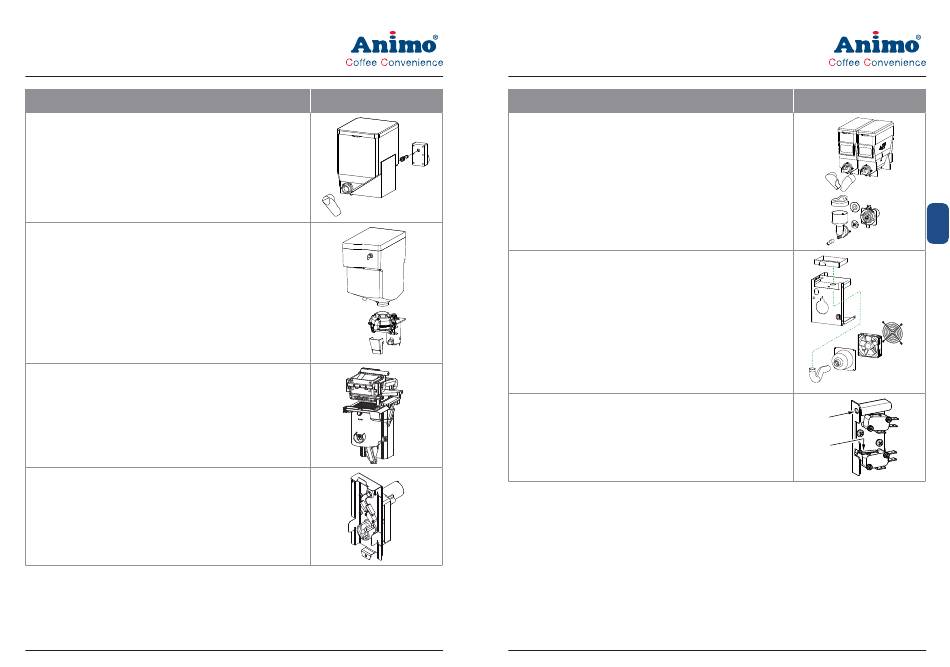

OptiFresh (Bean) NG
Component
Het model OptiFresh NG is uitgevoerd met een Freshbrew
canister (gemalen koffi e)
Fresh brew canister [03400]
Het koffi e canister wordt door een motor met 130 RPM aangedre-
ven. Het Fresh brew koffi e wordt d.m.v een worm uit de canister
gedreven en valt via het uitgifteknietje in het fresh brew eenheid.
Ingrediëntmotor [02906] + Aandrijfas [03330]
Het model OptiFresh Bean NG is uitgevoerd met een koffi ebo-
nen canister en koffi emolen.
Bonencanister [1001671]
Het bonencanister voorziet de koffi emolen van bonen en kan
eenvoudig worden verwijderd.
Koffi emolen (grinder) [1000665]
De koffi emolen maalt de bonen en vult de brewer met een
afgepaste hoeveelheid koffi e.
Zie hoofdstuk 1.5 Koffi emolen voor werking.
Freshbrew groep [13622]
De (voor)gemalen koffi e en heetwater wordt op het permanentfi lter
gedoseerd en wordt door middel van een zuiger door het fi lter
gezogen (vacuüm). De koffi e stroomt via de uitloop in het kopje.
Na het zetten wordt het koffi eresidu met een wisser van het fi lter
afgeveegd en in de afvalbak geworpen.
Zie hoofdstuk 1.3 Fresh brew groep voor werking.
Aandrijfeenheid [1002149]
De freshbrew unit wordt aangedreven 24Vdc motor van 5RPM. Op
de uitgaande as bevind zich een kunststof aansluiting waarmee de
aandrijfas van de freshbrew unit wordt aangedreven.
Zie hoofdstuk 1.4 Aandrijfeenheid voor werking.
Afbeelding
10
2013/01 Rev. 0.2
OptiFresh (Bean) NG
Component
Ingrediënt- en mixer systeem
De Ingrediënt canisters worden elk door een motor met 130 RPM
aangedreven. Het instant product (ingrediënt) wordt d.m.v een
worm uit de canister gedreven en valt via de uitgifteknietjes in het
mixerhuis. Tegelijkertijd wordt er heetwater in het mixerhuis gedo-
seerd. Het instant product en het water wordt d.m.v. de mixerwaai-
er door mixermotor met 10.700 RPM door elkaar gemixt.
De drank stroomt via de drankuitloop in het bekertje.
Waterdamp afvoersysteem
De tijdens het mixen vrijgekomen waterdamp wordt grotendeels
door de dampafvoer ring opgevangen en via de afzuig lade
door de ventilator afgezogen. De instantresten worden door de
afzuiglade opgevangen. De afzuiglade is eenvoudig uitneembaar
(voor reinigingsdoeleinden) door het mixerhuis te demonteren.
Hiermee wordt grotendeels voorkomen dat er waterdamp in de
canister uitloop terecht komt en het ingrediënt vochtig wordt.
Deurschakelaars
Er bevinden zich twee deurschakelaars achter de rechter zijwand.
Schakelaar A wordt bedient als de deur gesloten is, en schakelt de
automaat uit als de deur geopend wordt.
Schakelaar B wordt bedient als het deurslot dichtgedraaid is, en
schakelt het heetwater doseerventiel [DV4] uit als het slot wordt
geopend.
2013/01 Rev. 0.2
Afbeelding
A
B
11
