Reparatie
Hermontage
Hermontage
Hermontage
1. Als het koppelingsverloopstuk (9) en de
trekstangen (6) niet uit de motor (3) zijn
gedemonteerd, ga dan naar stap 2
Als het koppelingsverloopstuk (9) en
de trekstangen (6) uit de motor (3) zijn
gedemonteerd, voer de volgende stappen uit:
a. Schroef de trekstangen (6) in de motor (3)
en draai ze vast met een koppel van 68-81
N•m (50-60 ft-lb).
b. Schroef de koppeladapter (9) in de motoras
en draai vast met een koppel van 122-135
N•m (90-100 ft-lb).
c. Monteer de pomp weer op de motor. Volg
de toepasselijke instructies voor uw pomp:
Dura-Flo, page 18
d. Ga verder met stap 2.
2. Richt de onderpomp (7) naar de motor (3). Plaats
de onderpomp (7) op de trekstangen (6). Smeer
de schroefdraad van de trekstangen (6).
3. Schroef de borgmoeren van de trekstang (8) op
de trekstangen (6). Draai de borgmoeren (8)
vast en draai aan met een koppel van 68-81 N•m
(50-60 ft-lb).
4. Til de motoras op. Plaats de kap van de
koppeling (10) op de koppeladapter (9) en laat de
motoras zakken. Plaats de koppeling (11) op de
onderpomp (7) en schuif de kap van de koppeling
(10) over de koppeling (11). Plaats de clip (2).
5. Spoel en test de pomp voordat u hem weer in
het systeem installeert. Sluit de slangen aan en
spoel de pomp. Wanneer de pomp onder druk
staat, controleert u op een soepele werking en op
lekken. Maak aanpassingen of repareer indien
nodig voordat u de pomp weer in het systeem
installeert. Sluit de aarddraad van de pomp weer
aan voor gebruik.
20
of
Xtreme, page
20.
OPMERKING: wanneer ze met E-Flo DC-motoren
OPMERKING:
OPMERKING:
worden gebruikt, vereisen Xtreme-onderpompen dat
er een keerklep (33) wordt geïnstalleerd.

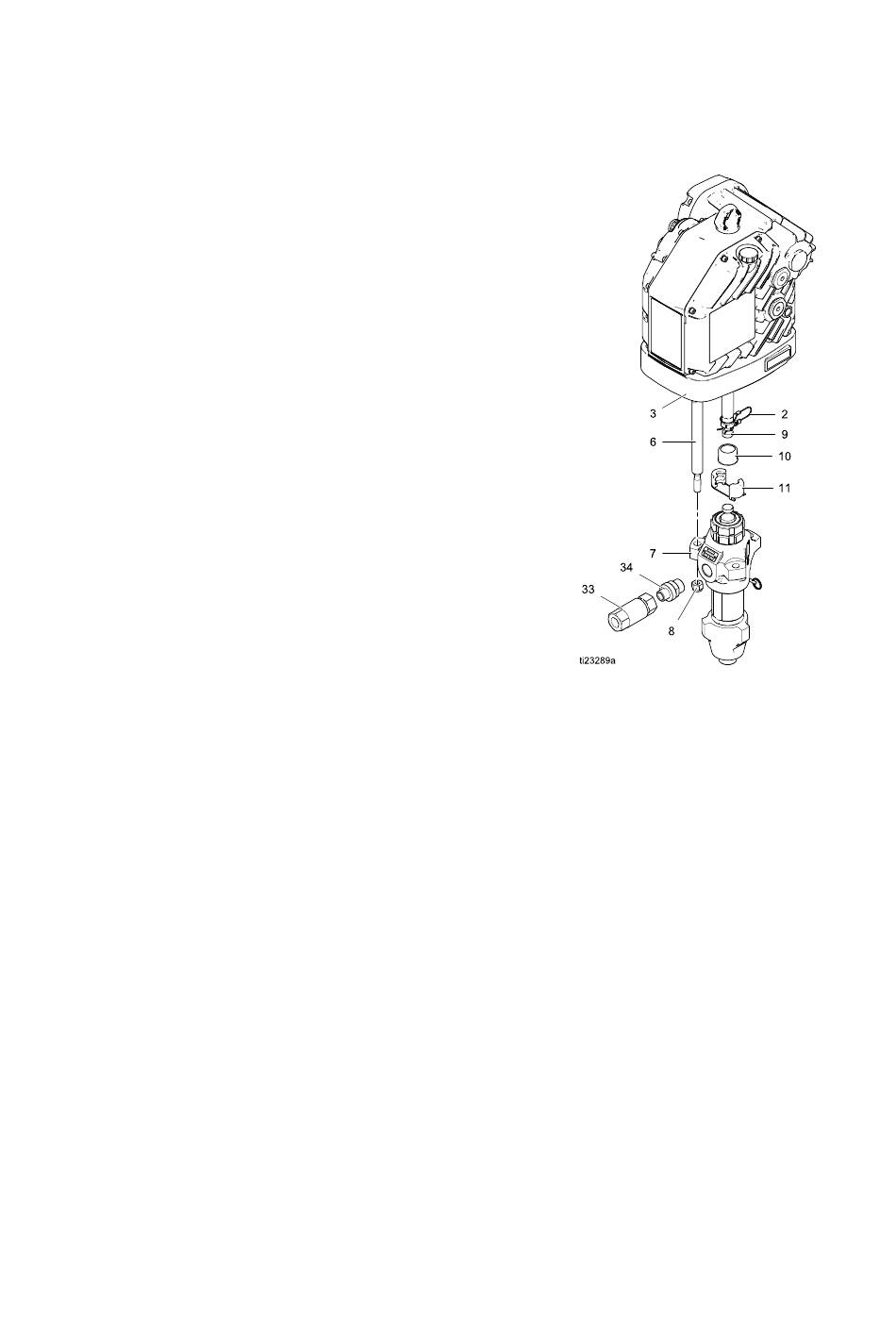

Figure 10 Xtreme-pompsamenstel
