Installatie
Aarding
Aarding
Aarding
De apparatuur moet worden geaard om het risico
op statische vonken en elektrische schokken te
verminderen. Elektrische of statische vonken
kunnen tot gevolg hebben dat dampen ontbranden
of ontploffen. Een onjuiste aarding kan elektrische
schokken veroorzaken. Aarden biedt de elektrische
stroom een ontsnappingsdraad.
OPMERKING: de Informer biedt geen 500
OPMERKING:
OPMERKING:
VAC-isolatie via de wartelmoeren op de
behuizing. Het bijbehorende apparaat en de
kabelbeschermingen voor veldapparaten mogen niet
verbonden zijn met de wartelmoeren van de Informer.

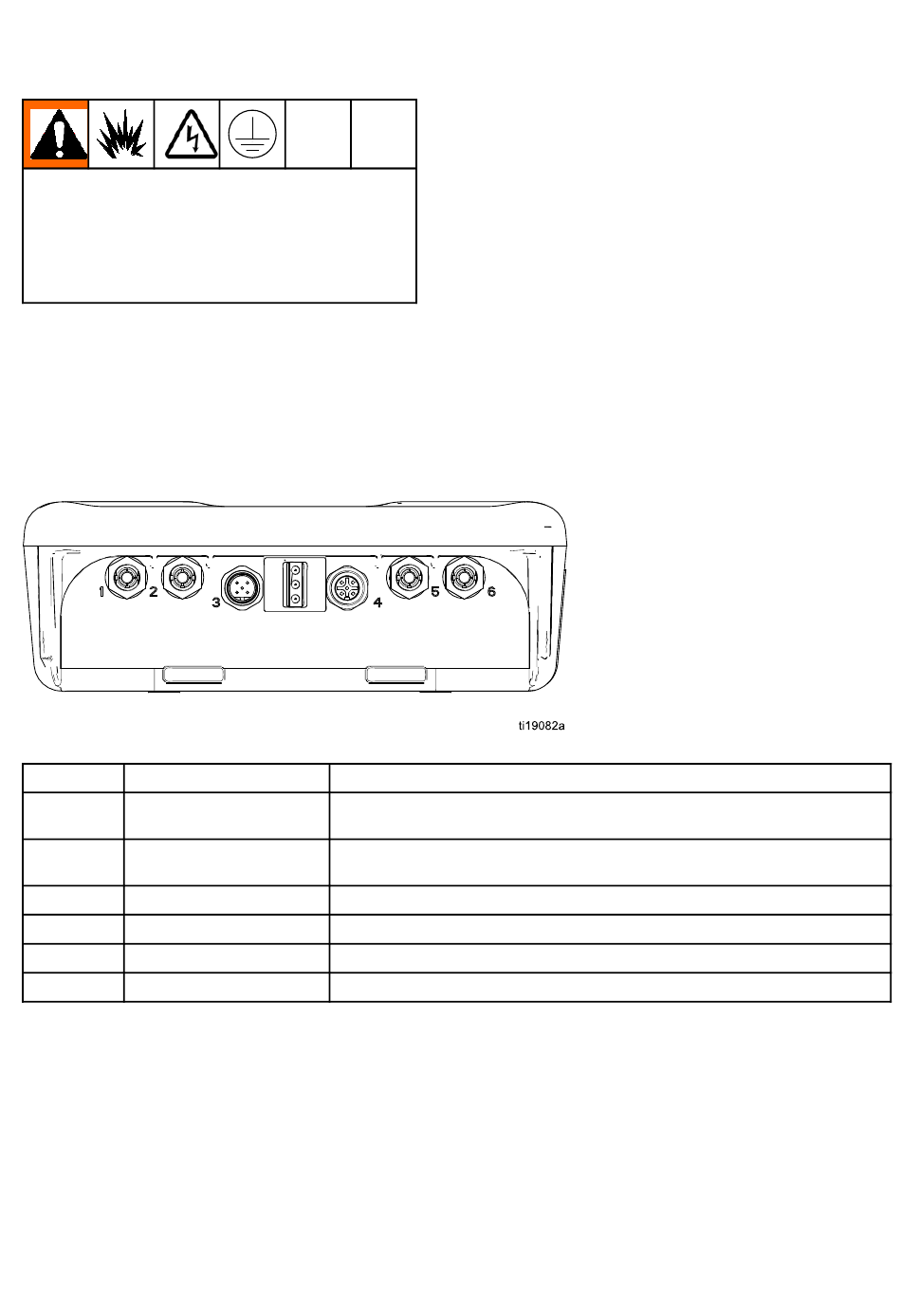

Kabelaansluitingen
Kabelaansluitingen
Kabelaansluitingen
Poort
Poort
Poort
Beschrijving
Beschrijving
Beschrijving
1
Optische vezelontvanger
2
Optische vezelzender
3
Elektrische voeding
4
Digitale ingang/uitgang
5
Optische vezelontvanger
6
Optische vezelzender
12
1. Voeding
2. Informermodule:
3. Debietmeter:
4. Vloeistoftoevoer:
Aansluiting
Aansluiting
Aansluiting
Rode draad vanaf TX op de optische vezelomvormer (onderdeelnr.
16K465) of vanaf poort 6 op een andere Informer (of ProControl 1KE)
Zwarte draad naar de RX op de optische vezelomvormer (onderdeelnr.
16K465) of naar poort 5 op een andere Informer (of ProControl 1KE)
Vanaf voeding
Naar/vanaf de meter en lichttoren (toebehoren)
Zwarte draad vanaf poort 2 op een andere Informer (of ProControl 1KE)
Rode draad naar poort 1 op een andere Informer (of ProControl 1KE)
Voeding 16M167:
Voeding
16M167: Sluit de aardedraad van de
16M167:
voeding aan op een echt aardpunt.
Informermodule: Verbind een aardedraad en
Informermodule:
klem met de schroef bovenaan de steun. Verbind
het andere uiteinde met de aarde. In een
IS-systeem wordt de Informer ook geaard door
verbinding met de geaarde voeding.
Debietmeter:
Debietmeter: Volg de instructies in handleiding
308778 (G3000) of handleiding 313599 (Coriolis)
om de debietmeter te aarden en de elektrische
aardingscontinuïteit ervan te controleren.
Vloeistoftoevoer: Aard de
Vloeistoftoevoer:
vloeistoftoevoereenheid.
332925H
