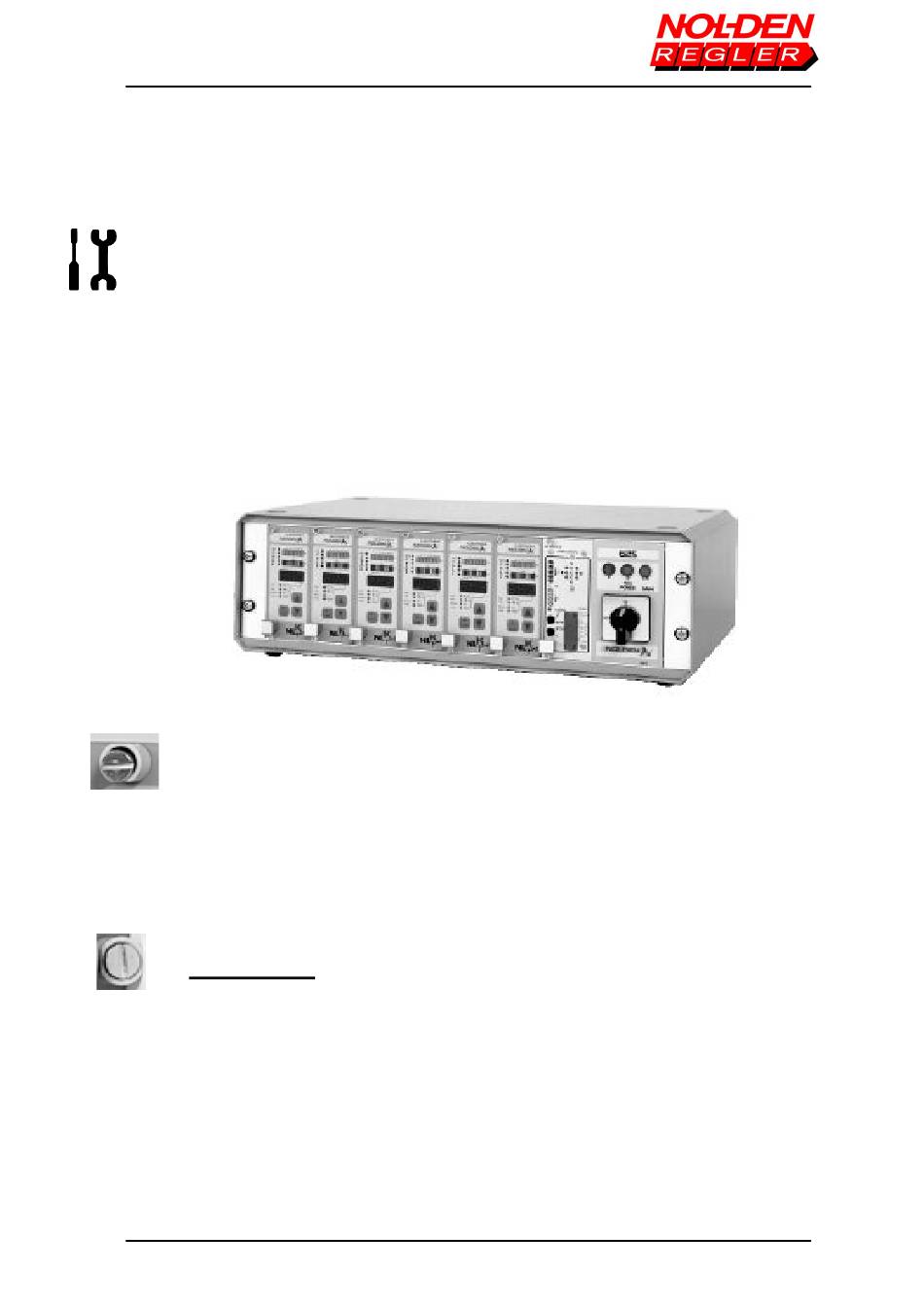

Montage in een 19"-rack :
Kleine regelkasten met 2, 4 of 6 regelzones worden
kant en klaar gemonteerd geleverd. Voor groetere
kasten vanaf 12 regelzones worden inschuif-
regelaars en mainframe racks apart uitgeleverd.
Voor de montage moet alleen maar de inschuif-
regelaar in de gewenste positie in de regelkast wor-
den geplaatst :
Vergrendelings-bajonetschroeven boven en bene-
den in horizontale positie draaien. Printplaat (links)
van de inschuif-regelaar boven en beneden in de
geleidingsrails invoeren. Met zachte druk op het
frontpaneel moet de stekkerlijst strak ingeduwt wor
den, alle frontpanele moeten dan op dezelfde hoog-
te zitten. Vervolgens met behulp van een schroe-
vendraaier de vergrendelings-bajonetschroeven
indrukken en 90° in vertikale positie draaien.
De toegewezen positie links van de hoofdschake-
laar alleen voor een alarmunit gebruiken, regelaars
werken hier niet (uitzondering RG725). De alarmunit
daarentegen werkt op iedere willekeurige positie in
een unit.
Vrije posities altijd met een blindplaat sluiten !
