Reparatie
Het luchtventiel repareren

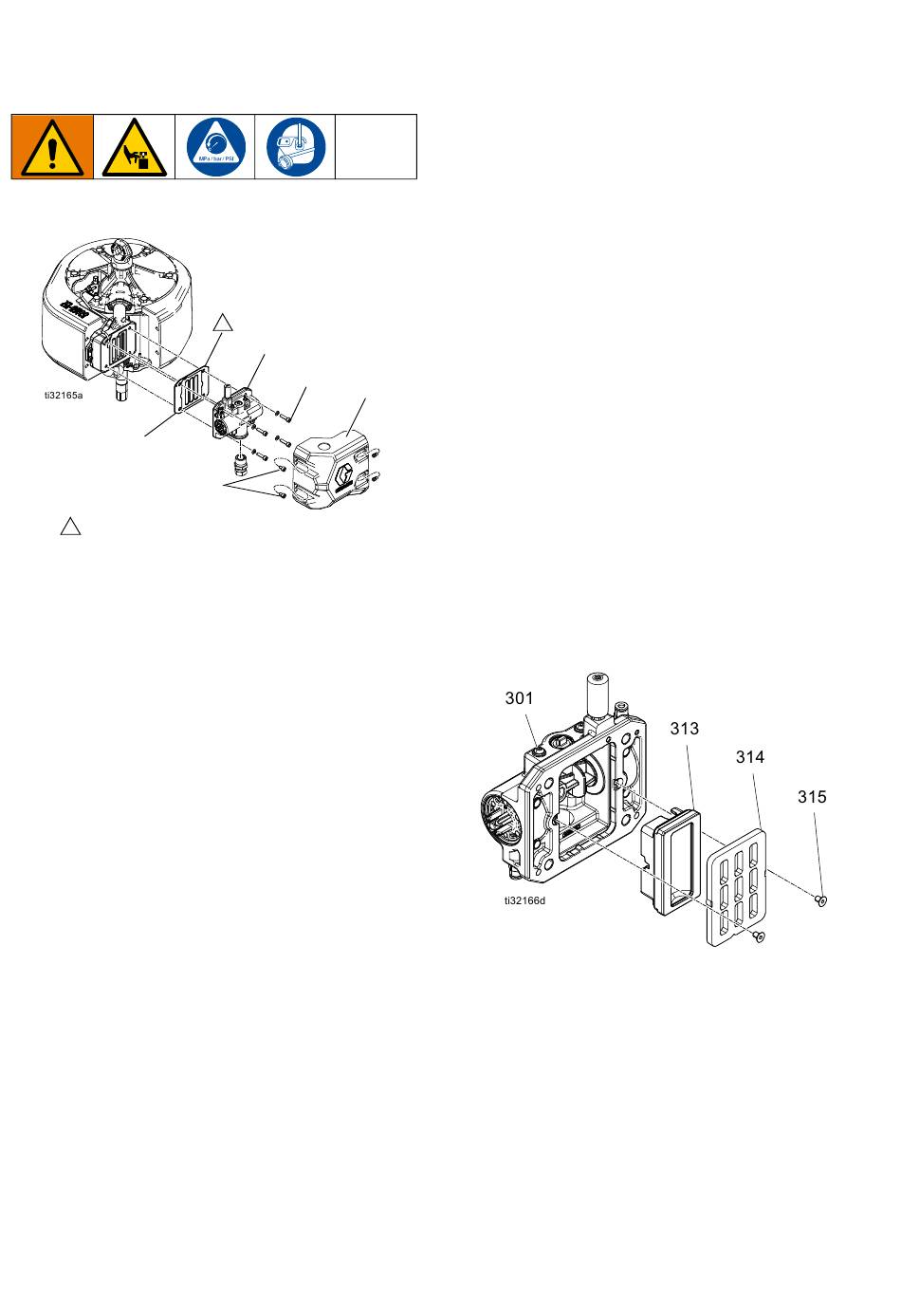

Het volledige luchtventiel vervangen
29
Breng vet op lithiumbasis van hoge kwaliteit aan.
1
1. Zet de pomp in het midden van de slag stil.
Volg de Drukontlastingsprocedure, pagina 13.
2. Koppel de luchtleiding naar de motor af.
3. Draai de twee schroeven (43) met een
inbussleutel van 6 mm los en verwijder de kap
(44).
4. Ontkoppel de luchtleiding naar de motor en de
stuurventielleidingen naar het luchtventiel (30).
5. Verwijder de set met reedcontactschakelaar en
de spoel van het luchtventiel (30), wanneer die
componenten op de luchtmotor aanwezig waren.
6. Draai de vier schroeven (27) met een inbussleutel
van 6 mm los. Verwijder luchtventiel (30) en
pakking (29).
7. Ga verder met stap 7 om een vervangend
luchtventiel te plaatsen. Wanneer u het
luchtventiel moet repareren, ga naar Het
luchtventiel demonteren, pagina 14, stap 1.
8. Lijn de nieuwe pakking (29) van het luchtventiel
uit op het verdeelstuk en plaats vervolgens het
luchtventiel (30). Draai de schroeven (27) aan tot
circa 9 N•m (80 in-lb).
OPMERKING: Gebruik vet om de pakking (29) op
haar plaats te houden. Zorg dat het ontluchtingsgat in
de pakking boven de ontluchtingspoort van het
verdeelstuk komt.
9. Monteer zo nodig weer de spoelbevestiging en
de spoel.
14
1
30
27
44
43
10. Gebruik schroeven om de reedcontactschakelaar
weer op het nieuwe luchtventiel te bevestigen,
waar nodig. Let op dat de sensorkabels goed
aangesloten zitten (zie de handleiding van pomp
of pakket).
11. Sluit de luchtleiding en de stuurventielleidingen
weer aan op de motor.
12. Plaats de kap (44) weer en draai de schroeven
(43) aan.
De afdichtingen vervangen of het
luchtventiel herstellen
Zie Sets en toebehoren, pagina 30, om sets voor
uw pomp te bestellen.
Het luchtventiel demonteren
1. Voer stappen 1–5 uit onder Het volledige
luchtventiel vervangen, pagina 14.
2. Gebruik een inbussleutel van 3 mm om de twee
schroeven (315) te verwijderen. Verwijder de
ventielplaat (314).
3. Verwijder het eendelig pakkingsysteem (313) en
de veer (310).
4. Verwijder van ieder einde de borgring (320).
Gebruik de zuiger (304) om de eindkappen (316)
uit de uiteinden te duwen. Verwijder de O-ringen
(317) uit de eindkappen.
5. Verwijder de handmatige activeringsknoppen
(319) uit de eindkappen.
6. Verwijder de O-ringen (318) van de handmatige
activeringsknoppen.
7. Schuif de zuiger (304) eruit. De arrêteernok (305)
blijft aan het huis (301) zitten en is opnieuw te
gebruiken.
3A5465G
