Reparatie
Het luchtventiel weer in elkaar zetten
1. De zuiger (304) en de U-pakkingen (306) zijn
voorgemonteerd. Smeer de U-pakkingen (306)
aan beide zijden van de zuiger (304) en plaats die
in het huis.
2. Smeer en plaats de arrêteerinrichting (307) in de
zuiger, met de afgeschuinde kant in de richting
van de arrêteernok.
3. Smeer en plaats nieuwe O-ringen (317) op de
eindkappen (316). Smeer en plaats nieuwe
O-ringen (318) en handmatige
activeringsknoppen (319) op de eindkappen
(316). Plaats de eindkappen in de behuizing.
4. Plaats een borgring (320) op elk uiteinde, om de
eindkappen in positie te houden.
5. Breng de veer (310) aan.
6. Monteer de basispakking (313).
7. Plaats de ventielplaat (314). Draai de schroeven
(315) enigszins aan, om de plaat in positie
te houden.
16

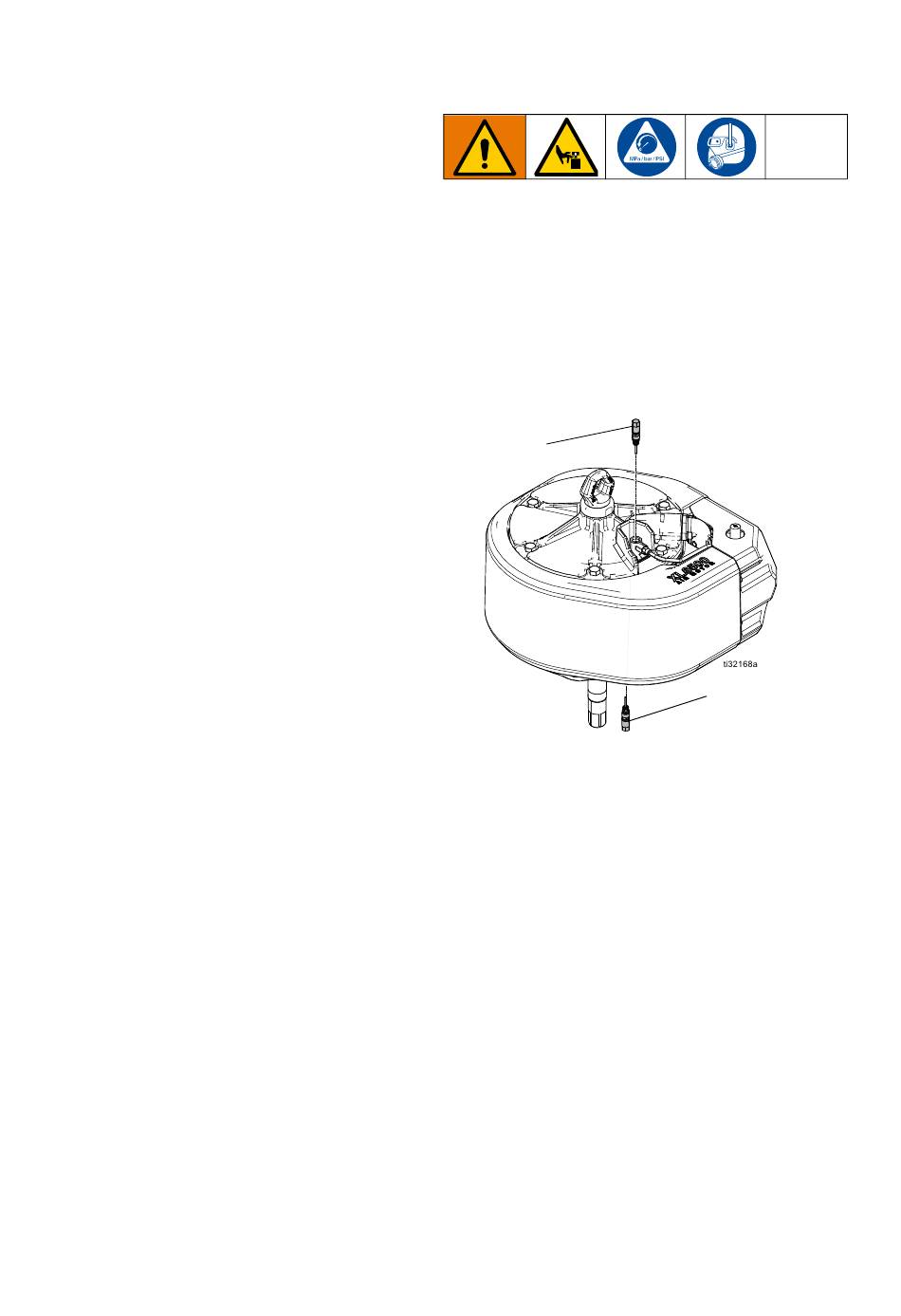

De stuurventielen vervangen
1. Zet de pomp in het midden van de slag stil.
Ontlast de druk. Zie Drukontlastingsprocedure,
pagina 13.
2. Ontkoppel de luchtleiding naar de motor.
3. Gebruik een 1/2 inch of 13 mm ringsleutel om de
oude stuurventielen (62) te verwijderen.
4. Smeer en installeer de nieuwe stuurventielen (62).
Aanhalen met 11-12 N•m (95-105 in-lb).
62
62
3A5465G
