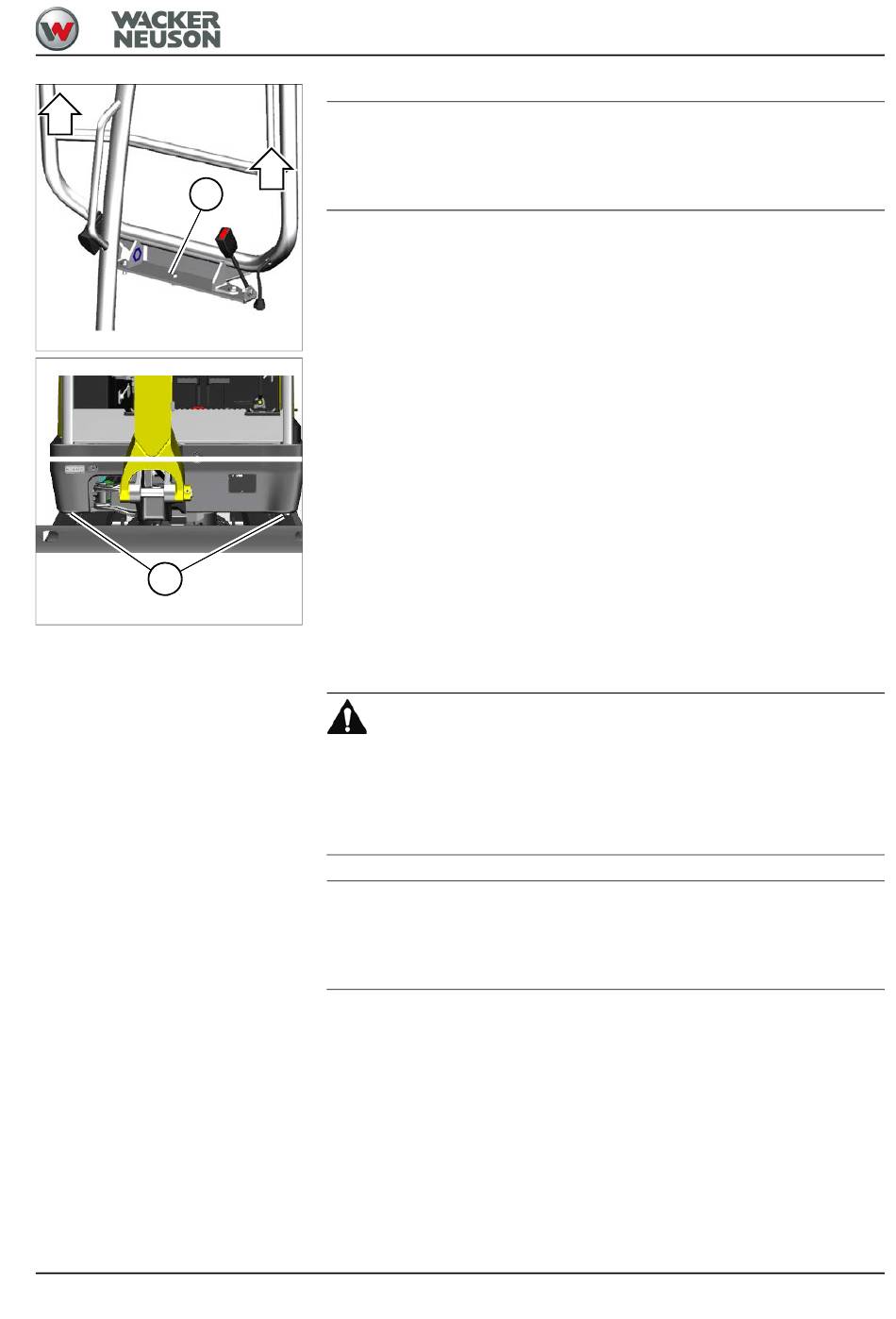

D
afb.209
E
afb.210
BA EZ17 nl* 1.1 * ez17w700.fm
AANWIJZING
Beschadiging van het oppervlak door de centrering D aan de onderzijde.
► Bij de demontage het cabineschild voldoende opheffen.
10.Canopy uit de verankering tillen.
11.Bovenwagen ca. 10° naar rechts zwenken, om de schroeven E beter
toegankelijk te maken.
12.Schroeven E links en rechts demonteren.
13.Voor het optillen als volgt te werk gaan:
- Stuurhendeldrager omhoog klappen.
- Contactsleutel verwijderen en veilig opbergen.
- Cabineschild verlaten.
- Motorkap en afdekkingen sluiten en blokkeren.
- Losse voorwerpen uit het interieur van het voertuig verwijderen.
- Wachten tot de canopy niet langer schommelt en volledig stil hangt.
14.Cabineschild veilig neerzetten en beveiligen tegen kantelen.
Montage
1. Schroeven E licht vastdraaien.
VOORZICHTIG
Knelgevaar door het voorgespannen cabineschild!
Het voorgespannen cabineschild kan leiden tot ernstige letsels.
► Bij de montage van de schroeven letten op de bewegingen van de
voorgespannen canopy.
AANWIJZING
Beschadiging van het oppervlak door de centrering D aan de onderzijde.
► Bij de montage het cabineschild voldoende opheffen.
Onderhoud 7
7-21
