Stappen
1. Verwijder de twee schroeven (M2.5x2) waarmee de scharnier van de beeldschermeenheid is bevestigd aan de palmsteun- en
toetsenbordeenheid.
2. Til de scharnier van de beeldschermeenheid op om toegang te krijgen tot de aan/uit-knop.
3. Verwijder de schroef (M2x2) waarmee de aan/uit-knopkaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Trek de FPC van de vingerafdruklezer los van de palmsteun- en toetsenbordeenheid.
5. Til de aan/uit-knop met vingerafdruklezer samen met de kabel omhoog en weg van de palmsteun- en toetsenbordeenheid.
De aan-/uitknop met optionele vingerafdruklezer plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

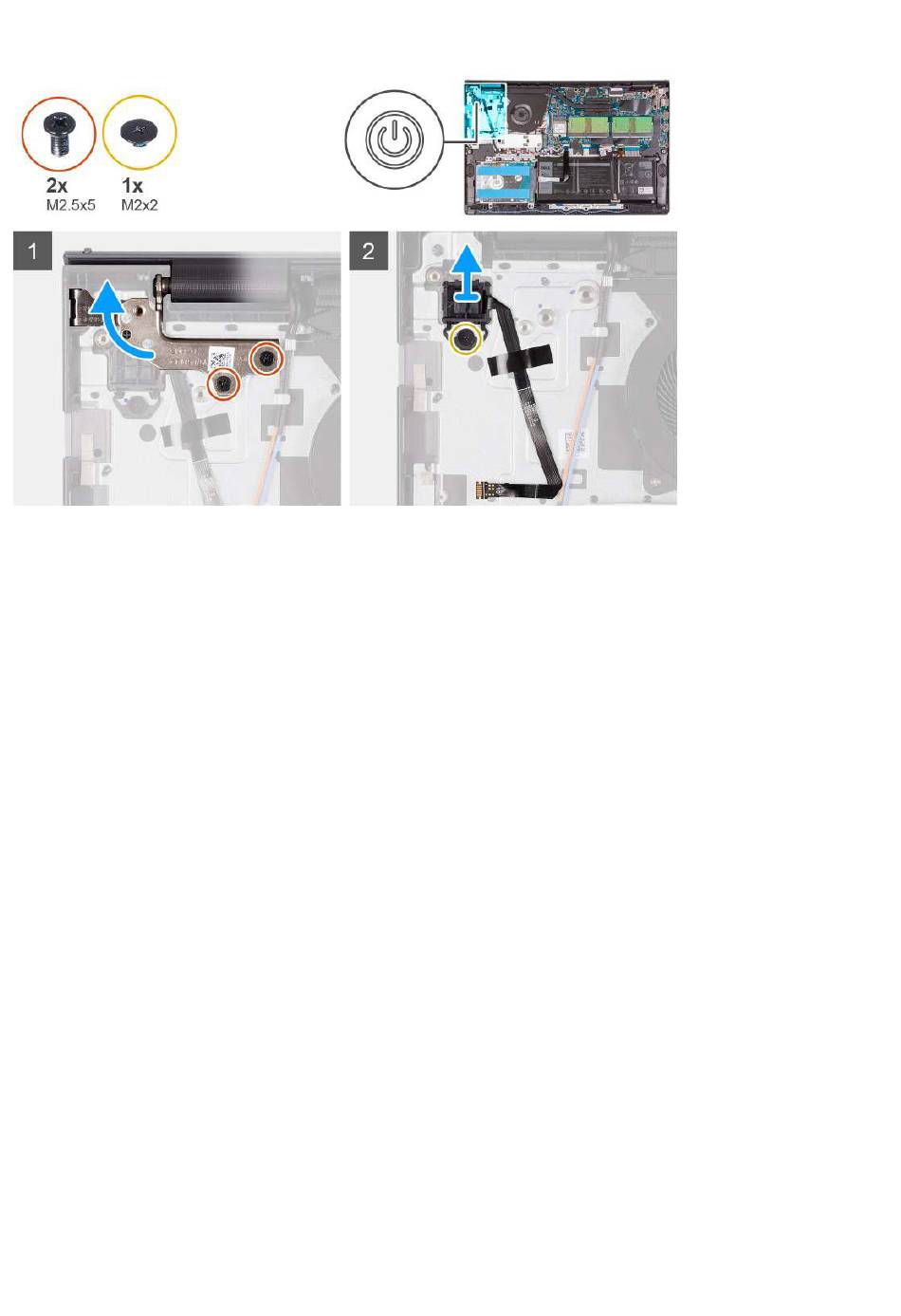

De volgende afbeeldingen geven de locatie van de aan/uit-knop met optionele vingerafdruklezer aan en bieden een visuele weergave van
de installatieprocedure.
Onderdelen verwijderen en plaatsen
41
