15. Verwijder de aan/uit-knop.
16. Verwijder de
systeemkaart.
OPMERKING:
De systeemkaart kan met de koelplaat worden verwijderd.
17. Verwijder de netstroomadapterpoort.
Over deze taak
De volgende afbeeldingen geven de locatie van de palmsteun- en toetsenbordeenheid aan en bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
Na het uitvoeren van de vereisten blijft alleen de palmsteun- en toetsenbordeenheid over.
De palmsteun- en toetsenbordeenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

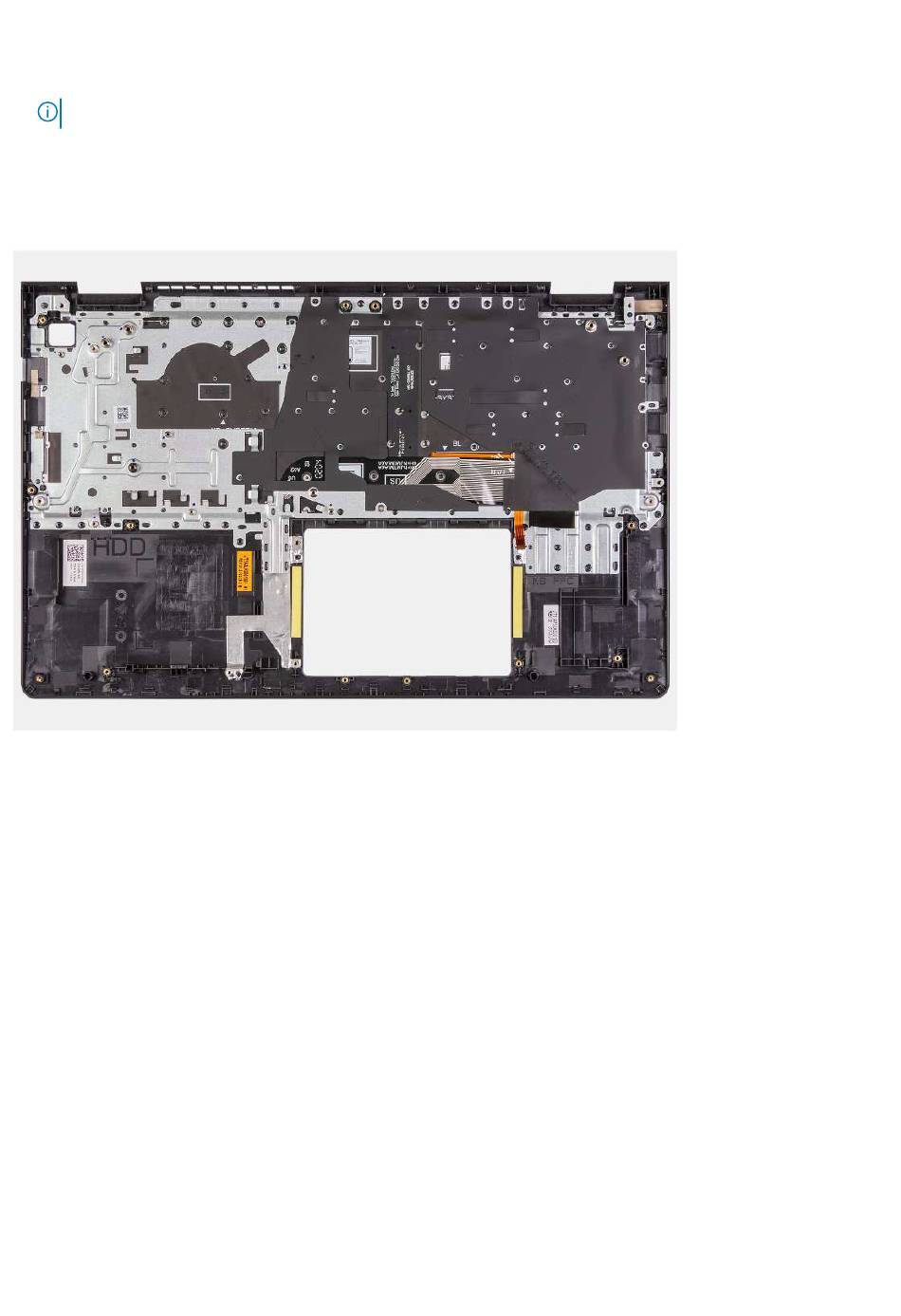

De volgende afbeeldingen geven de locatie van de palmsteun- en toetsenbordeenheid aan en bieden een visuele weergave van de
installatieprocedure.
68
Onderdelen verwijderen en plaatsen
