3
Herhaal deze procedure als u de kabel loshaalt van de klem en vervolgens weer wilt aan-
sluiten.
Wissel-
stroomaansluit-
klemmen
In geval van wisselstroomkabels met een draaddoorsnede van 16 mm² kunnen al naar ge-
lang het type adereindhuls en de druk geen of slechts beperkt adereindhulzen worden ge-
bruikt.
Kabeldoorsnede
Bij standaard metrische M32 schroefverbinding met reduceerstuk:
van AC-kabels
kabeldiameter 7 - 15 mm
Bij metrische M32 schroefverbinding (reduceerstuk verwijderd):
Kabeldiameter 11 - 21 mm
(bij een kabeldiameter van 11 mm verkleint de kracht van de trekontlasting van 100 N tot
max. 80 N)
Bij kabeldiameters groter dan 21 mm dient de M32 schroefverbinding door een M32
schroefverbinding met een groter klemoppervlak te worden vervangen - onderdeelnum-
mer: 42,0407,0780 - trekontlasting M32x15 KB 18-25.

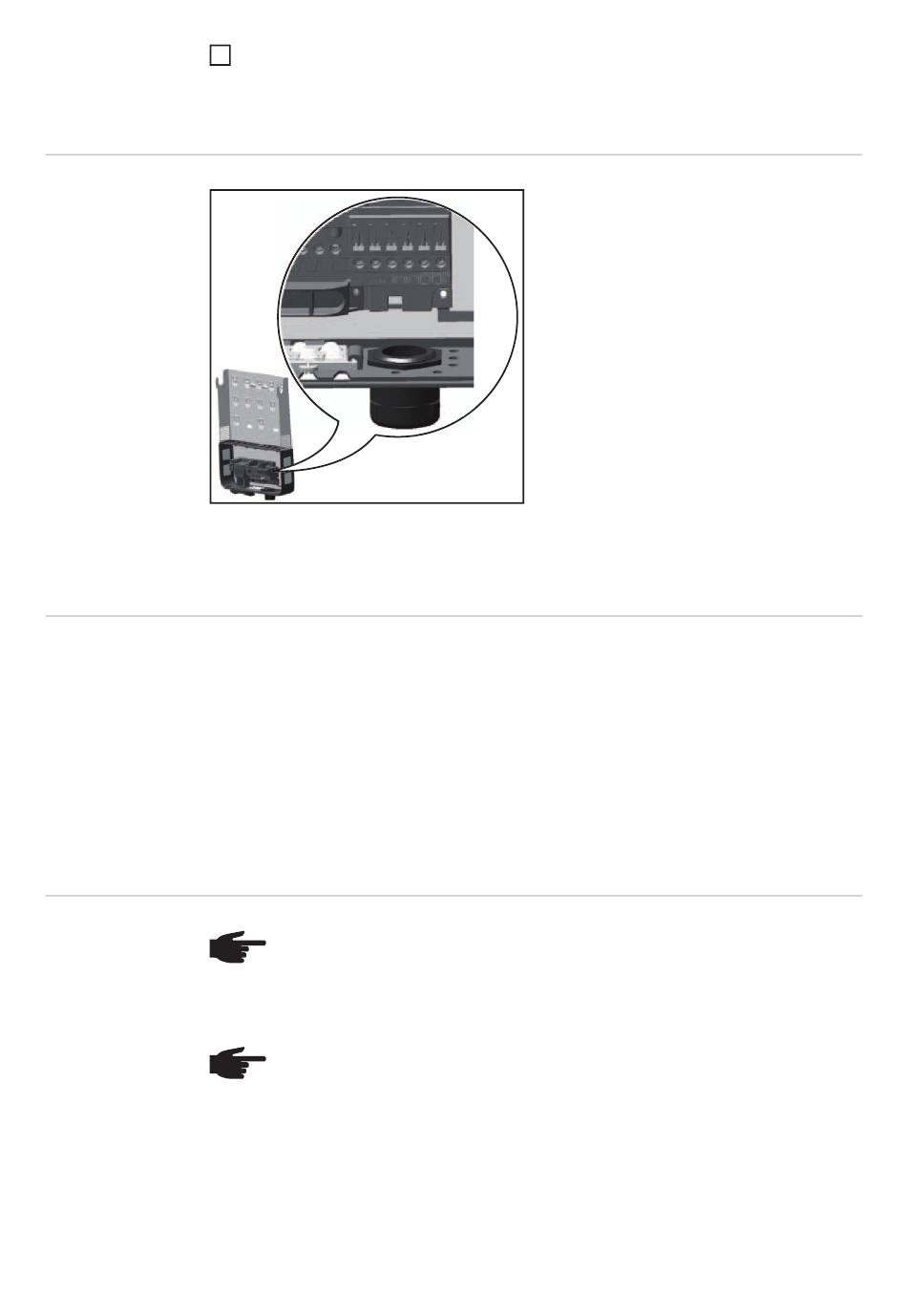

Inverter op het
openbare net aan-
sluiten (AC)
12
Sluit het uiteinde van de kabel direct aan op de klem
AC
PE
PE
PE
PE
L1
L1
M32
OPMERKING! Tijdens het aansluiten van de AC-kabels op de AC-klemmen de
AC-kabels in kabelgoten leggen!
Let er bij het met metrische schroeven vastmaken van de AC-kabels op dat de
lussen buiten het aansluitbereik uitsteken. Onder bepaalde omstandigheden kan
de inverter dan niet meer worden gesloten.
OPMERKING!
-
Controleer of de neutrale draad van het net geaard is. Bij IT-netwerken (ge-
ïsoleerde netwerken zonder aarding) is dit niet mogelijk en werkt de inverter
niet.
-
De neutrale draad moet worden aangesloten omdat anders de inverter niet
werkt.
Een neutrale draad met een te klein vermogen kan de voeding van de inver-
ter negatief beïnvloeden. De neutrale draad moet daarom dezelfde capaciteit
hebben als de overige stroomvoerende draden.
PE
L1-L3 Fasegeleider
N
L2
L2
L3
L3
N
Max. draaddoorsnede per ader:
16 mm²
Min. draaddoorsnede per ader:
in overeenstemming met de afgezekerde
waarde aan wisselstroomzijde, maar mins-
tens 2,5 mm²
De wisselstroomkabels kunnen zonder
adereindhulzen op de wisselstroomaans-
luitklemmen worden aangesloten.
Randaarde / aarding
Neutrale kabel
