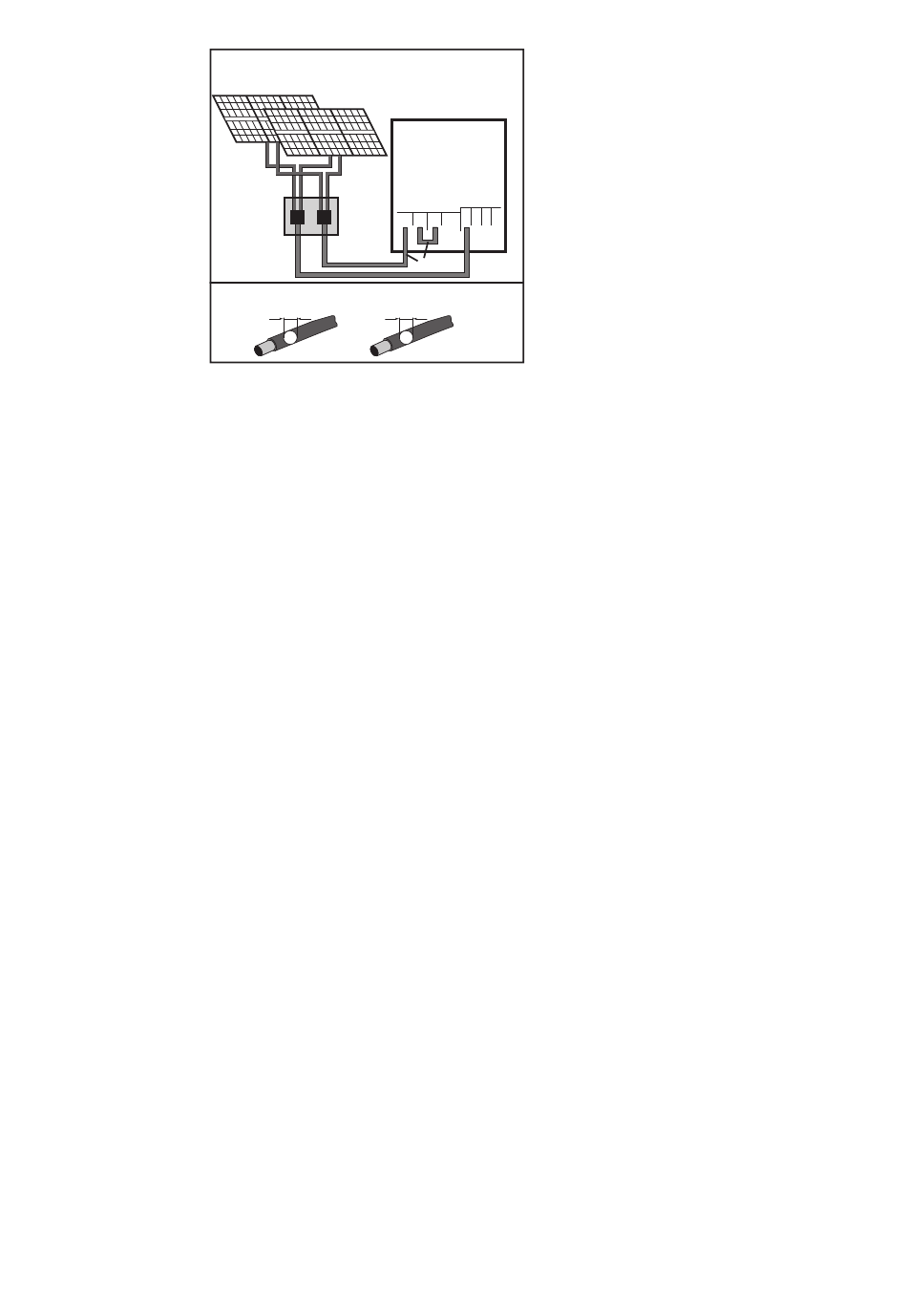

Aansluiting van meerdere aaneengesloten solarmodu-
levelden met een kabel op een Multi MPP Tracker-in-
verter
16
Fronius Symo 3.0-3-M - 8.2-3-M
PV 1
PV 2
DC+1
DC+1
DC-1
*
D1
D1
=
Single MPP Tracker-bedrijf op een Multi
MPP Tracker-inverter:
Indien de strings op een string-verzamel-
box zijn aangesloten en slechts met één
verzamelkabel met de aansluiting op de in-
verter worden verbonden, moeten de aans-
luiting DC+1 (pin 2) en DC+2 (pin 1) worden
DC+2 DC-
verbonden.
1 2 3 4
1
1
2 2
De draaddiameter van de DC-aansluitkabel
en de verbinding moeten gelijk zijn. Het ver-
*
binden van de DC- klemmen is niet nodig,
omdat deze intern zijn verbonden.
Bij de eerste ingebruikneming MPP TRA-
CKER 2 op 'OFF' (UIT) zetten (naderhand
ook in het basismenu mogelijk)
Wordt de Multi MPP Tracker-inverter in de
Single MPP Tracker-modus gebruikt, dan
worden de stromen van de aangesloten
DC-kabels gelijkmatig over beide ingangen
verdeeld.
