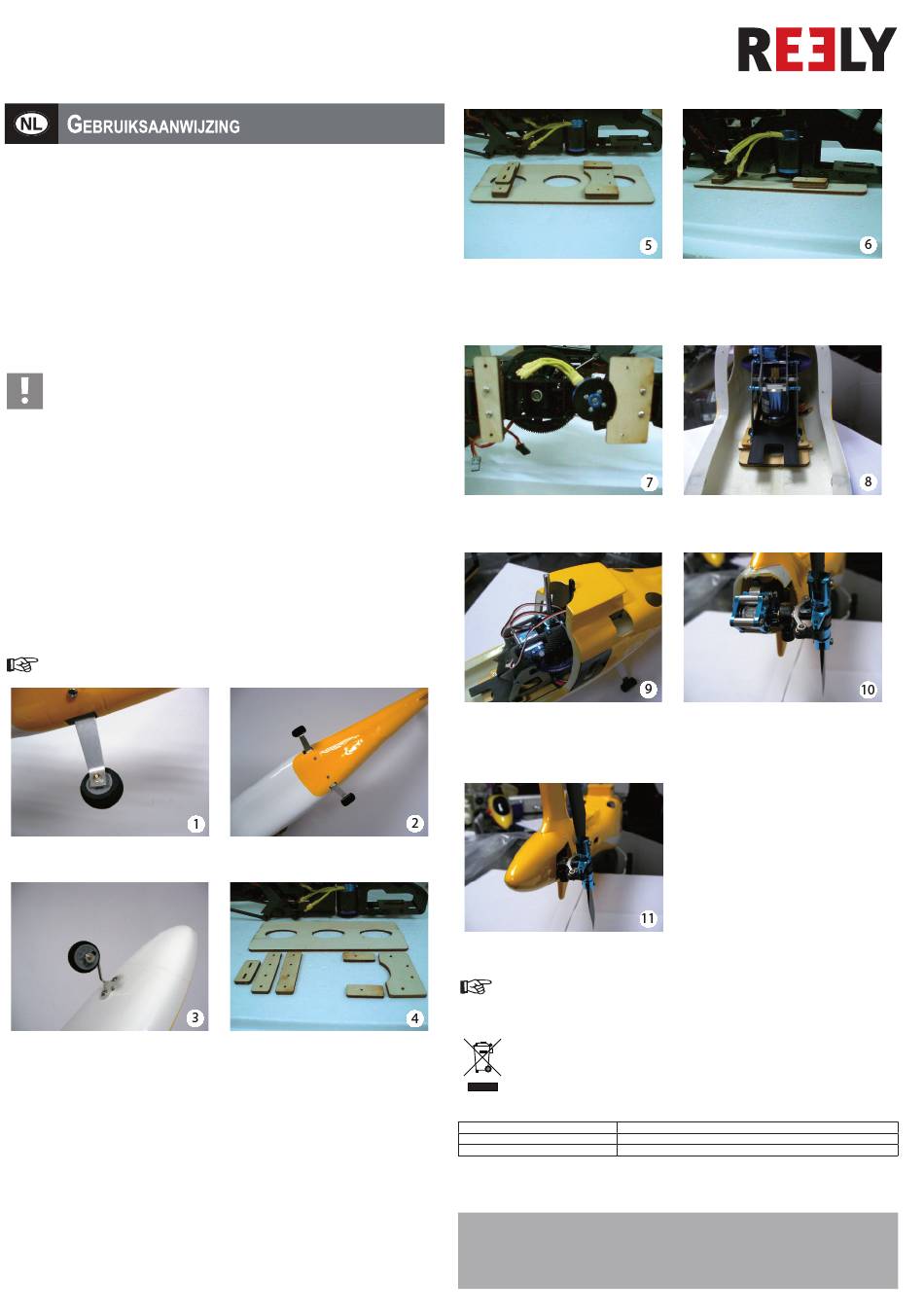

GFK romp Agusta 109 gelakt
Bestnr. 20 72 48
Grijs / grijs metallic
20 72 52
Rood / wit / blauw
1.
Bedoeld gebruik
Bij dit product gaat het om een glasvezelromp van een modelhelikopter met onderstel en daarbij behorende banden. Met het
juiste toebehoren kan van de behuizing een vliegklaar model worden gemaakt.
Het eigenhandig ombouwen en/of veranderen van het product is niet toegestaan om veiligheids- en keuringsredenen (CE). Een
andere toepassing dan hierboven beschreven, is niet toegestaan en kan leiden tot beschadiging van het product. Daarnaast
bestaat het risico van bijv. kortsluiting, brand, elektrische schokken, enz. Lees de gebruiksaanwijzing grondig door en bewaar
deze voor raadpleging in de toekomst.
2.
Veiligheidsinstructies
Wij zijn niet verantwoordelijk voor schade aan eigendom of lichamelijke letsels indien het product
verkeerd gebruikt werd op om het even welke manier of beschadigd werd door het niet naleven van deze
bedieningsinstructies. De waarborg vervalt dan!
Het uitroepteken geeft belangrijke informatie aan voor deze bedieningsinstructies waaraan u zich strikt
moet houden.
Persoonlijke veiligheid
•
Het product is geen speelgoed. Het is niet geschikt voor kinderen onder de 14 jaar.
•
U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.
Productveiligheid
•
Het product mag niet vochtig of nat worden.
Diversen
•
Voor vragen waarop deze gebruiksaanwijzing geen antwoord biedt, kunt u contact opnemen met onze technische dienst
of andere specialisten.
3.
Leveringsomvang
•
GFK romp
•
Transparant cabinedak
•
Aluminium landingsgestel
•
Banden
4.
Samenscholing
Gebruiksaanwijzing met kleuren foto's: www.conrad.com
Monteer eerst het hoofdlandingsgestel met behulp van de
bijgeleverde M3 bouten en moeren. Bevestig dan de wielen
eraan met behulp van de M2 bouten en moeren.
Bevestig het neuswiel met behulp van de plastic klem en de
zelftappende schroeven. Installeer dan het neuswiel met flens.
Versie 02/09
•
Gestel met houten frame
•
Bevestigingsmateriaal
•
Gebruiksaanwijzing
Hierna moet het hoofdlandingsgestel er uitzien zoals op de
foto te zien is.
Leg de houten spacers neer zoals op de foto getoond wordt.
Let er daarbij goed op dat de spacers goed liggen.
Voeg de spacers samen zoals weergegeven op de foto. Leg
ze op elkaar, lijm ze niet vast. Extra spacers zijn bijgeleverd
voor het regelen van de hoogte van het interne skelet in de
romp. Zorg er daarbij voor dat de hoogte zo is ingesteld dat
de staartas in het midden van het staartstuk van de romp
uitkomt.
Bevestig de spacers, als ze goed uitgelijnd zijn, aan het
interne skelet met behulp van bijgeleverde schroeven. Lijm
daarna de geassembleerde spacers met epoxylijm vast aan
de grote bodemplaat.
Centreer de hoofdaandrijfas in de bovenste opening en zorg
ervoor dat die as loodrecht op de romp staat. Zorg er ook
voor dat de tuimelschijf en de controlestangen ongehinderd
op en neer kunnen bewegen. Lijm, zodra de optimale positie
bepaald is, de hele motoropbouw met epoxylijm vast aan de
onderkant van de romp.
Installeer de staartkap en maak hem vast met bijgeleverde
schroeven. Zorg ervoor dat de stuurstang voor de staart vrij
blijft.
Wij bevelen u aan de hoofd- en de staartrotorbladen uit te balanceren voordat u de helikopter laat vliegen.
5.
Verwijdering
De gebruiker dient niet-repareerbare producten te verwijderen volgens de voorgeschreven richtlijnen.
6.
Technische gegevens
Afmetingen (L x B x H):
750 x 115 x 225 mm
Materiaal:
GFK
Gewicht:
340 g
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© 2009 bei Conrad Electronic Benelux B.V.
Plaats, als de juiste hoogte is ingesteld, de spacers waarbij
U de bevestigingspunten van het landingsgestel als
referentiepunt neemt.
Verwijder de tandwielkast van de staartrotor en plaats de
motoropbouw in de romp. Zorg ervoor dat niets aanloopt of
vast kan gaan zitten.
Installeer de tandwielkast van de staartrotor. Wij raden U
aan schuimrubber om de staartas te wikkelen om eventuele
trillingen te reduceren.
