Blauwe strip met
witte rand
h
Zwart
i
Geel
2

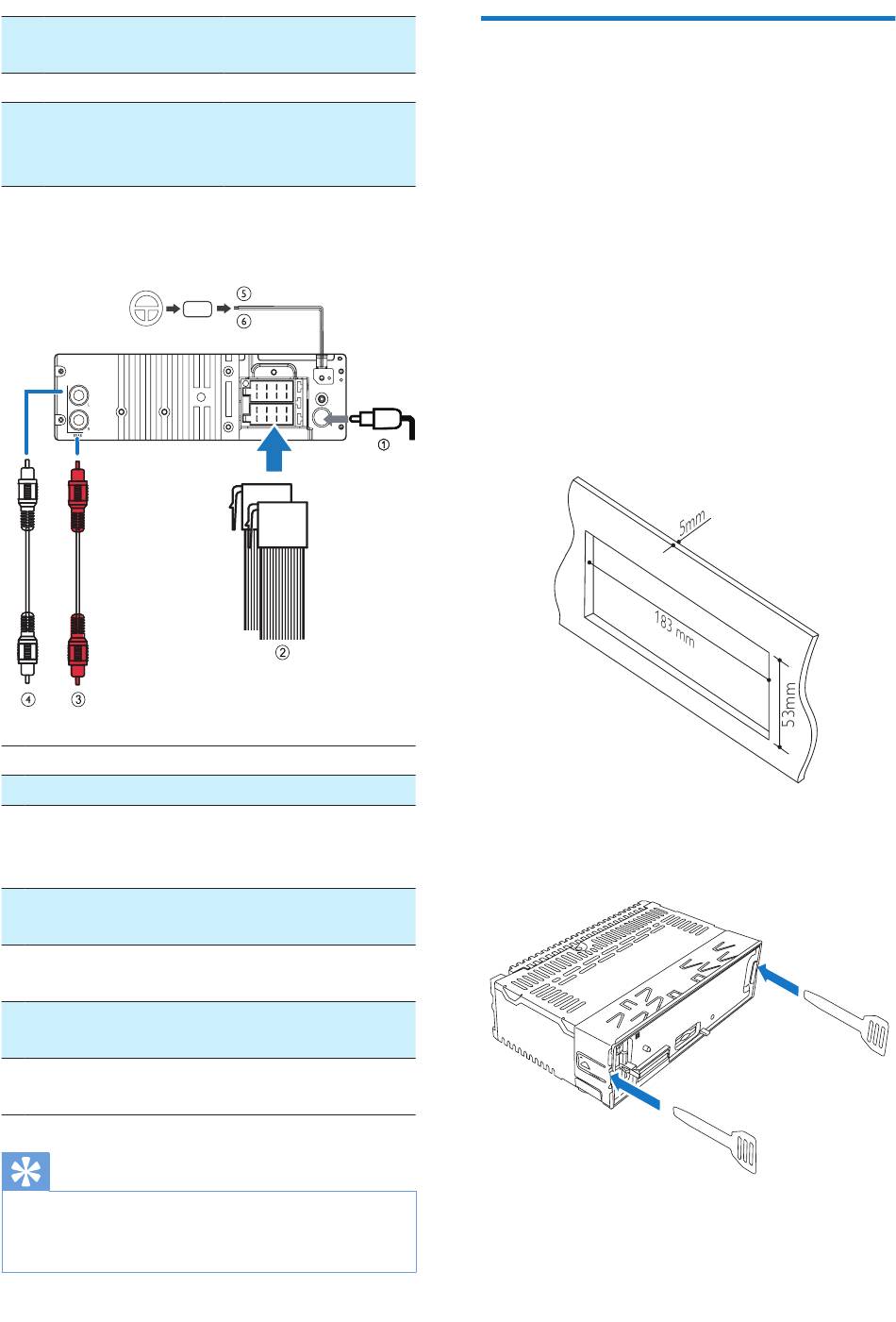

Sluit de antenne en versterker aan volgens
de afbeelding, indien van toepassing.
Connector
1
ANTENNA
2
Aansluiting
voor male ISO-
connectors
3
REAR LINE OUT R
(aansluiting)
4
REAR LINE OUT L
(aansluiting)
5
OE REMOTE
(paars)
6
OE REMOTE
(Zwarte draad)
Tip
•
De pinindeling voor de ISO-connectors is afhankelijk
van uw type voertuig. Zorg voor een goede aansluiting
om schade aan het systeem te voorkomen.
NL
10
Versterkerkabel
Aarde
Naar de +12V-accu
die altijd onder
spanning staat
Aansluiten op
Antenne
Zoals aangegeven in
stap 1 hierboven
Rechterluidspreker
achter
Linkerluidspreker
achter
Originele
afstandsbediening
Aarde
In het dashboard plaatsen
1
Als de auto geen interne
navigatiecomputer heeft, koppelt u de
negatieve aansluiting los van de accu.
• Als u de accu loskoppelt in een auto
met een interne navigatiecomputer,
gaat het geheugen van de computer
mogelijk verloren.
• Zorg ervoor dat de losse kabels
elkaar niet raken als de accu nog is
aangesloten, anders kan kortsluiting
ontstaan.
2
Controleer of de opening in het dashboard
deze afmetingen heeft:
3
Verwijder de bevestigingshuls met de
meegeleverde demontagesleutels.
