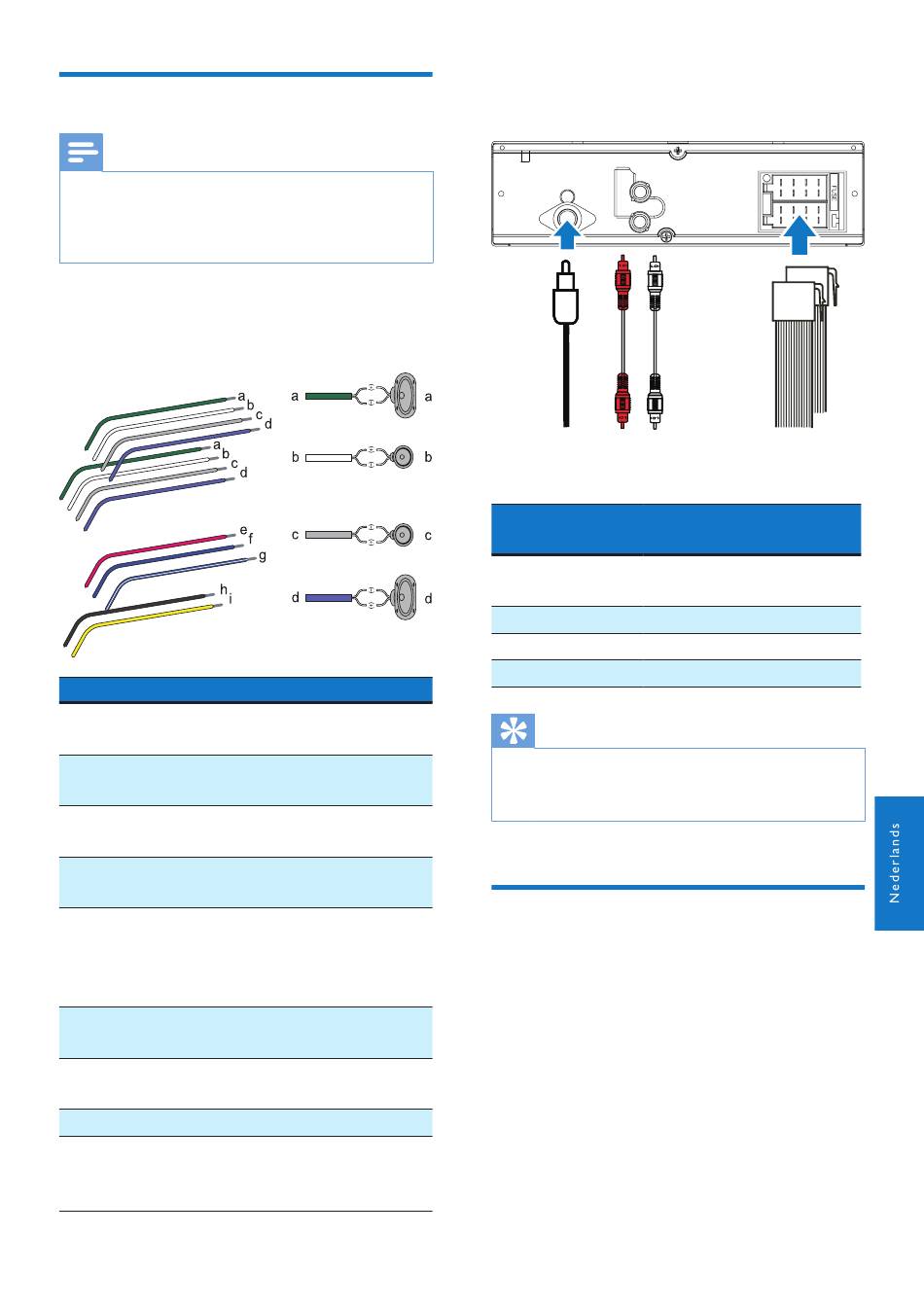

Kabels aansluiten
Opmerking
•
Zorg ervoor dat alle losse kabels zijn geïsoleerd met
isolatietape.
•
Raadpleeg een vakman om de bedrading aan te sluiten
zoals hieronder is beschreven.
1
Controleer de bekabeling van de auto
grondig. Sluit de kabels vervolgens aan op
de male ISO-connectors.
Male ISO-connectors
a
Groene draad, groene
draad met zwarte rand
b
Witte draad, witte
draad met zwarte rand
c
Grijze draad, grijze
draad met zwarte rand
d
Paarse draad, paarse
draad met zwarte rand
e
Rode draad
f
Blauwe draad
g
Blauwe strip met
witte rand
h
Zwarte draad
i
Gele draad
Aansluiten op
Linkerluidspreker
achter
Linkerluidspreker
voor
Rechterluidspreker
voor
Rechterluidspreker
achter
Contact
+12 V gelijkstroom
wanneer in stand
ON/ACC
Motor/kabel
elektrische antenne
Versterkerkabel
Aarde
Naar de +12V-accu
die altijd onder
spanning staat
2
Sluit de antenne en versterker aan volgens
de afbeelding, indien van toepassing.
L
REAR
R
d
c
b
Aansluitingen
Externe aansluitingen of
op achterpaneel
connectors
1 Voor male ISO-
Zoals hierboven
connectors
aangegeven
2 REAR L
Linkerluidspreker achter
3 REAR R
Rechterluidspreker achter
4 ANTENNA
Antenne
Tip
•
De pinindeling voor de ISO-connectors is afhankelijk
van uw type voertuig. Om schade aan het apparaat te
vermijden, dienen deze correct te worden aangesloten.
In het dashboard plaatsen
•
Als de auto geen interne
navigatiecomputer heeft, koppelt u de
negatieve aansluiting los van de accu.
•
Zorg ervoor dat de losse kabels elkaar
niet raken als de accu nog is aangesloten,
anders kan kortsluiting ontstaan.
1
Controleer of de opening in het dashboard
de juiste afmetingen heeft:
a
