De middensectie
middensectie demonteren
demonteren
De
De
middensectie
demonteren
Zie de afbeeldingen in Middendeel, pagina 28.
1. Volg de
Drukontlastingsprocedure, page
Onderbreek de voeding naar de motor. Maak
alle slangen los.
2. Verwijder de spruitstukken en controleer de
ventielonderdelen volgens de instructie in
De keerklep demonteren, page
3. Verwijder de vloeistofdeksels en
membranen volgens de instructie in
De standaardmembranen demonteren, page
TIP: Klem de steun (6 of 8) van de tandwielkast
TIP:
TIP:
aan de werkbank. Laat de pomp aan de motor
zitten.
4. Haal met een 10 mm inbussleutel de 4 bouten
(3) los. Trek de pomp van het uitlijnhuis (110) af.
TIP: Het kan nodig zijn om met een rubber hamer
TIP:
TIP:
op de pomp te kloppen om de koppeling los te
krijgen.
5. Draai met een 5/16 steeksleutel de plug (124) los.
Draai met een 30 mm dopsleutel de lagerbout
(114) en de O-ring (113) van de bovenkant.

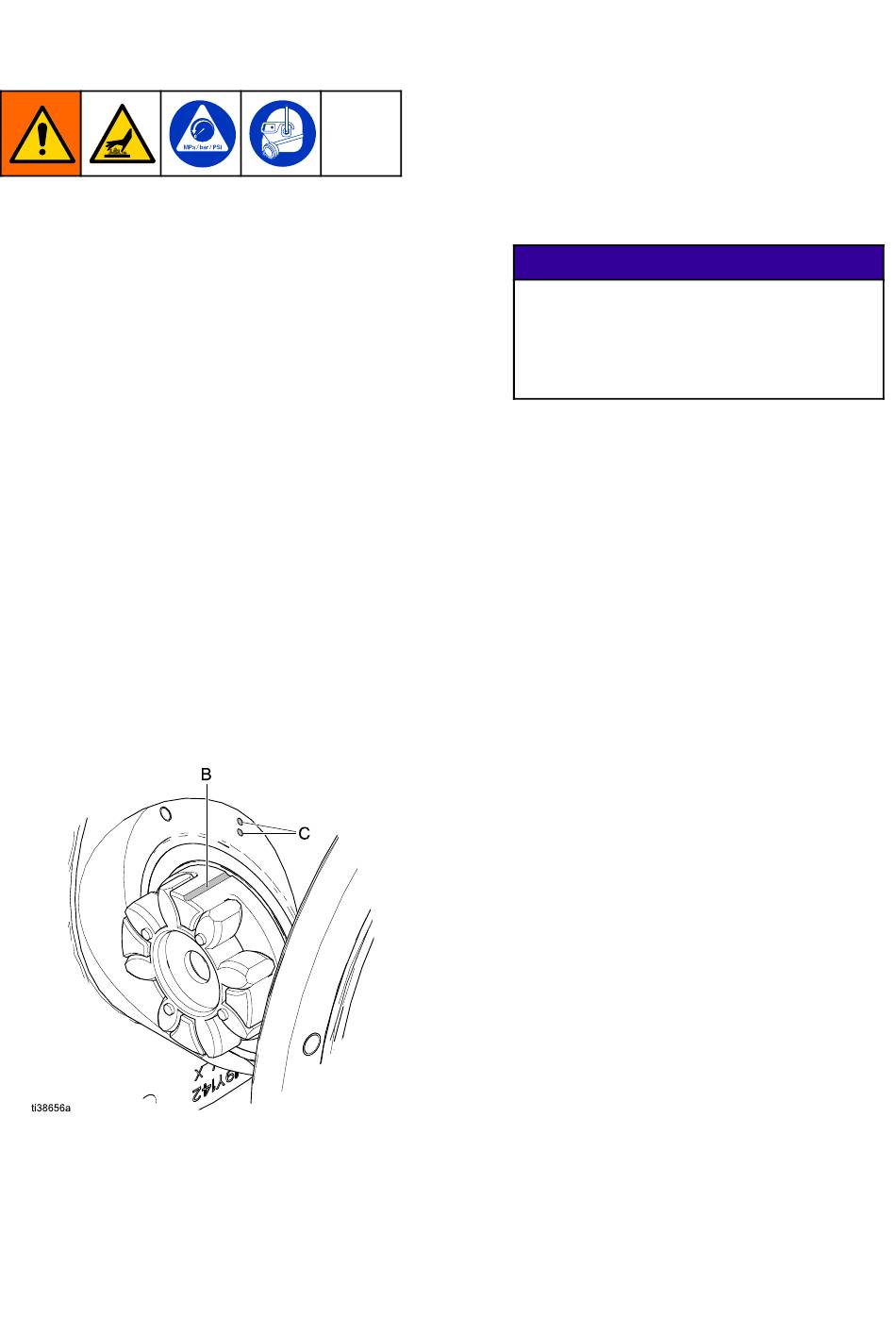

6. Draai de as zodanig dat de groef in de as (B)
bovenaan zit, uitgelijnd met de markeringen (C).
3A8204K
11.
11.
13.
7. Duw met een 3/4–16 bout de aandrijfas (109)
eruit. U kunt ook de lagerbout (114) gebruiken,
maar haal dan eerst het lager (112) weg. Zorg
dat de groef in de aandrijfas uitgelijnd blijft met
de markeringen op het middendeel.
OPMERKING: Verwijder de bout nadat de
OPMERKING:
OPMERKING:
aandrijfas is losgemaakt.
Een goede uitlijning is essentieel. Gebruik
geen hoger aanhaalmoment dan 14 N•m
(10 in-lb). Door te vast aandraaien kan de
schroefdraad beschadigd raken. Controleer
als u weerstand voelt de uitlijning, of neem
contact op met uw verdeler.
8. De askoppeling (115) kan uit de aandrijfas
komen. Zo niet, verwijder deze dan van de
tandwielkast (118).
9. Verwijder de afdichtingshouder (106), de O-ring
(108) en de radiale afdichting (107) van de
aandrijfas.
10. Schuif de complete zuiger (105) uit het midden.
11. Verwijder het uitlijnhuis (110) alleen waar nodig.
Haal met een 10 mm inbussleutel de 4 bouten
(111) los. Trek het uitlijnhuis van de tandwielkast
(118) af.
12. Laat de koppeling (118a) van de tandwielkast
aan de as (118) van de tandwielkast zitten, tenzij
de koppeling beschadigd is. Als u deze toch
moet verwijderen, dient u een lagertrekker te
gebruiken.
Repareren
LET OP
OP
LET
LET
OP
15
