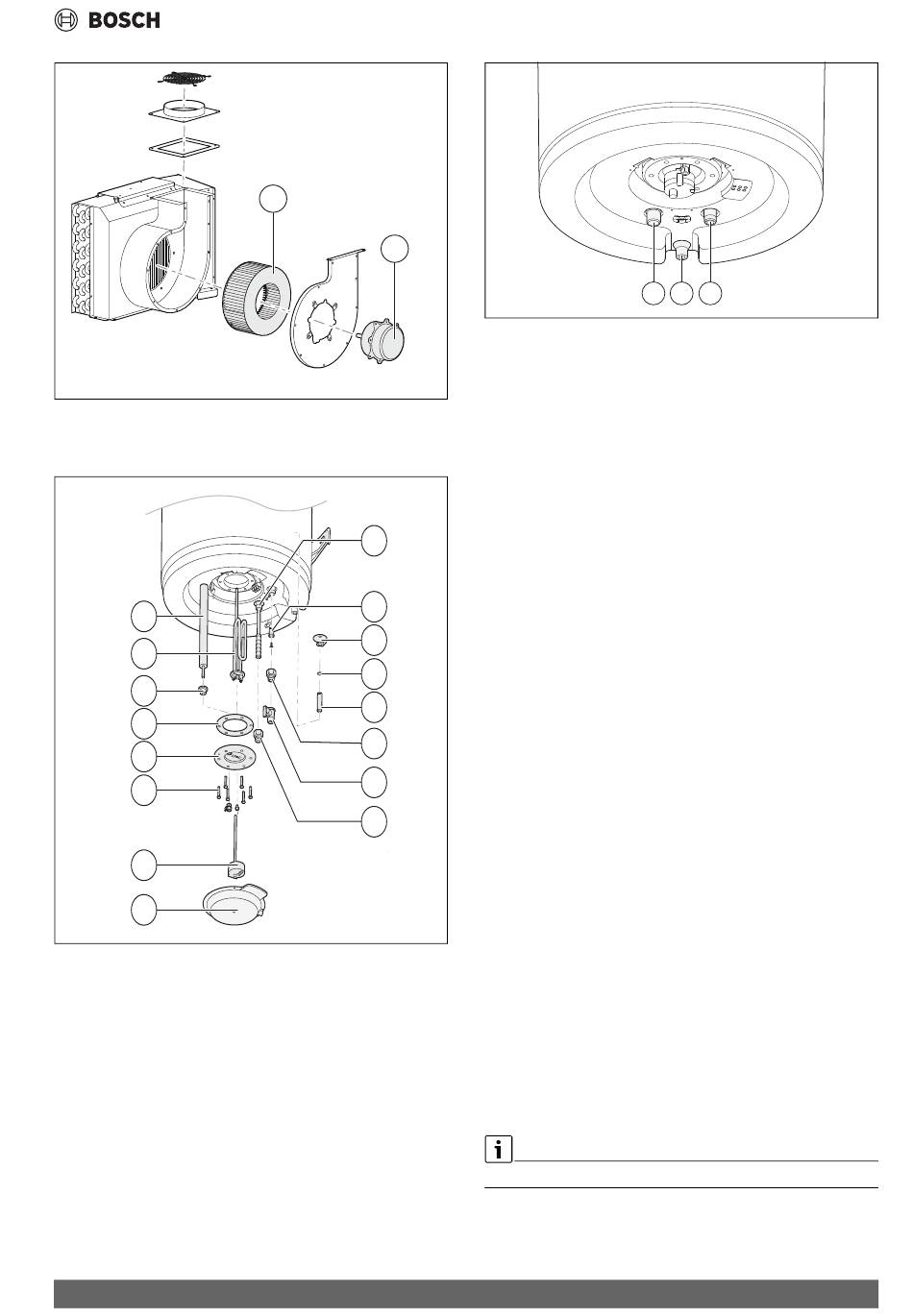

Afb. 5
[1]
Ventilatorschoep
[2]
Ventilatormotor
8
7
6
5
4
3
2
1
Afb. 6
Productoverzicht
[1]
Bodemplaat
[2]
Veiligheidsthermostaat (85 °C) – handmatige reset
[3]
Flensbouten
[4]
Flensafdekking
[5]
Flenspakking
[6]
Geïsoleerde bus magnesiumanode
[7]
E-verwarmer
[8]
Magnesiumanode
[9]
Warmwateruitlaat
[10] Waterinlaat
[11] Injectie-inlaat – Waterkeerplaat
[12] Injectie-inlaat – O-ring, 12x2
[13] Injectie-inlaat bus
[14] Geïsoleerde schroefkoppeling
[15] Veiligheidsventiel
[16] Geïsoleerde schroefkoppeling
Compress 5000 DW – 6721862857 (2023/01)
1
2
0010048026-001
10
9
11
12
13
14
15
16
0010045150-002
1
Afb. 7
[1]
Warm water (1/2")
[2]
Koud water (1/2")
[3]
Uitlaat condensaat (Ø 20 mm)
2.8
Veiligheids-, regel- en beveiligingsinrichtingen
2.8.1
Hoge- en lagedrukpressostaat
Wanneer de bedrijfsdruk buiten het aanbevolen gebied ligt, schakelt de
pressostaat het toestel uit en toont een storing
( hoofdstuk 8.1, pagina 28).
Er zijn twee typen automatische pressostaten:
• Hoog – 2,2 MPa
• Laag – 0,1 MPa
2.8.2
Veiligheidstemperatuurbegrenzer
De veiligheidstemperatuurbegrenzer (STB) waarborgt dat de watertem-
peratuur in de boiler de voorgeschreven grenswaarde niet overschrijdt.
Wanneer de temperatuurgrenswaarde wordt overschreden, wordt de
SWW-verwarming uitgeschakeld. De reset moet handmatig worden uit-
gevoerd door een erkend installateur.
Er zijn twee beveiligingsstappen:
1. Auto-resetbeveiliging: wanneer boilertank 80 °C bereikt, stopt de een-
heid en wordt een bijbehorende foutcode op de regelaar getoond. Wan-
neer de watertanktemperatuur daalt, kan de eenheid herstarten.
2. Handmatige resetbeveiliging: wanneer de watertanktemperatuur op-
loopt tot 85 °C wordt de handmatig te resetten uitschakelaar geacti-
veerd en stopt de elektrische verwarming tot de beveiliging
handmatig wordt gereset.
2.8.3
Temperatuursensor voor luchtaanzuiging
De temperatuursensor (T1) meet de temperatuur van de aangezogen
lucht in de verdamper. Wanneer de meetwaarde buiten het bedrijfstem-
peratuurbereik ligt, schakelt de SWW-verwarming automatisch van de
"auto"-bedrijfsmodus naar "boost". Wanneer het toestel in de "boost"-
bedrijfsmodus staat, wordt de SWW-verwarming onderbroken tot de
temperatuur weer binnen het toegestane bereik ligt.
2.9
Corrosiebeveiliging
De binnenwand van de boiler is met email bekleed (enkele coating) en
daardoor neutraal bij contact met water en geschikt voor drinkwater.
De in de boiler ingebouwde magnesiumanode is bedoeld als extra be-
scherming van de boiler tegen corrosie. Deze moet met regelmatige tus-
senpozen worden geïnspecteerd en worden vervangen indien nodig.
De eerste controle moet 6 maanden na de installatie worden uitgevoerd.
In gebieden met meer corrosief water moeten veiligheidsmaatregelen
(waterbehandeling enz.) worden genomen en moet de magnesiumano-
de vaker worden onderhouden.
Gegevens betreffende het product
CW
CW
2
3
0010049030-001
7
