Gegevens betreffende het product
2.7
Productoverzicht
1
3
4

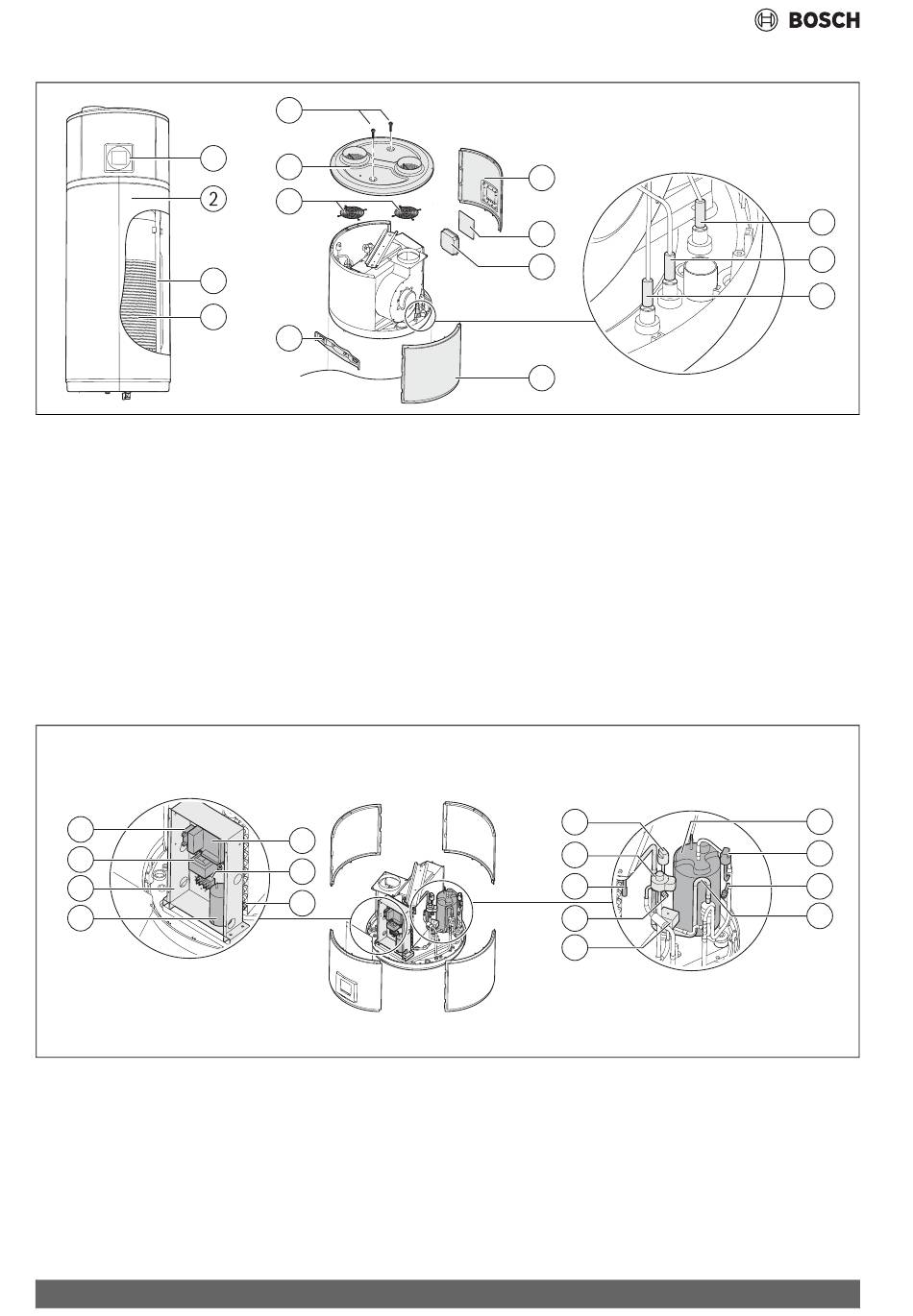

Afb. 3
Productoverzicht
[1]
Bedieningspaneel
[2]
Externe mantel
[3]
Thermische isolatie
[4]
Condensor
[5]
Beugel
[6]
Veiligheidsrooster ventilator
[7]
Bovenpaneel (geluidsisolatie)
[8]
Schroeven M6
[9]
Frontpaneel (geluidsisolatie)
[10] Bedieningspaneel
[11] Deksel bedieningspaneel
[12] Achter- en zijpanelen (geluidsisolatie)
[13] Boilertemperatuursensor bovenaan
[14] Boilertemperatuursensor onderaan
[15] Veiligheidstemperatuurschakelaar (80 °C) – automatische reset
4
3
2
1
Afb. 4
Productoverzicht
[1]
Compressorcondensator
[2]
Bediening
[3]
Transformator
[4]
Ventilatorcondensator
[5]
Hoofdprintplaat
[6]
Aansluitkabel
[7]
Verdampingstemperatuursensor
[8]
Tweeweg klep – ontdooiing
[9]
Vulnaald – lage druk
6
8
7
6
5
5
6
7
9
10
11
12
12
11
10
9
8
[10] Temperatuursensor omgevingslucht
[11] Elektronisch expansieventiel
[12] Lagedruk-veiligheidschakelaar – koelmiddelcircuit
[13] Compressor
[14] Hogedruk-veiligheidschakelaar – koelmiddelcircuit
[15] Vulnaald – lage druk
[16] Retourgastemperatuursensor
Compress 5000 DW – 6721862857 (2023/01)
15
14
13
0010045147-001
13
14
15
16
0010045148-001
