7. Verwijder de riemgeleider op de arm van de veerbelaste
spanpoelie zoals getoond in Figuur 58.
8. Verwijder de aanwezige riem.
9. Bevestig de nieuwe riem rond de poelies van het
maaidek en de koppelingspoelie onder de motor
(Figuur 58).

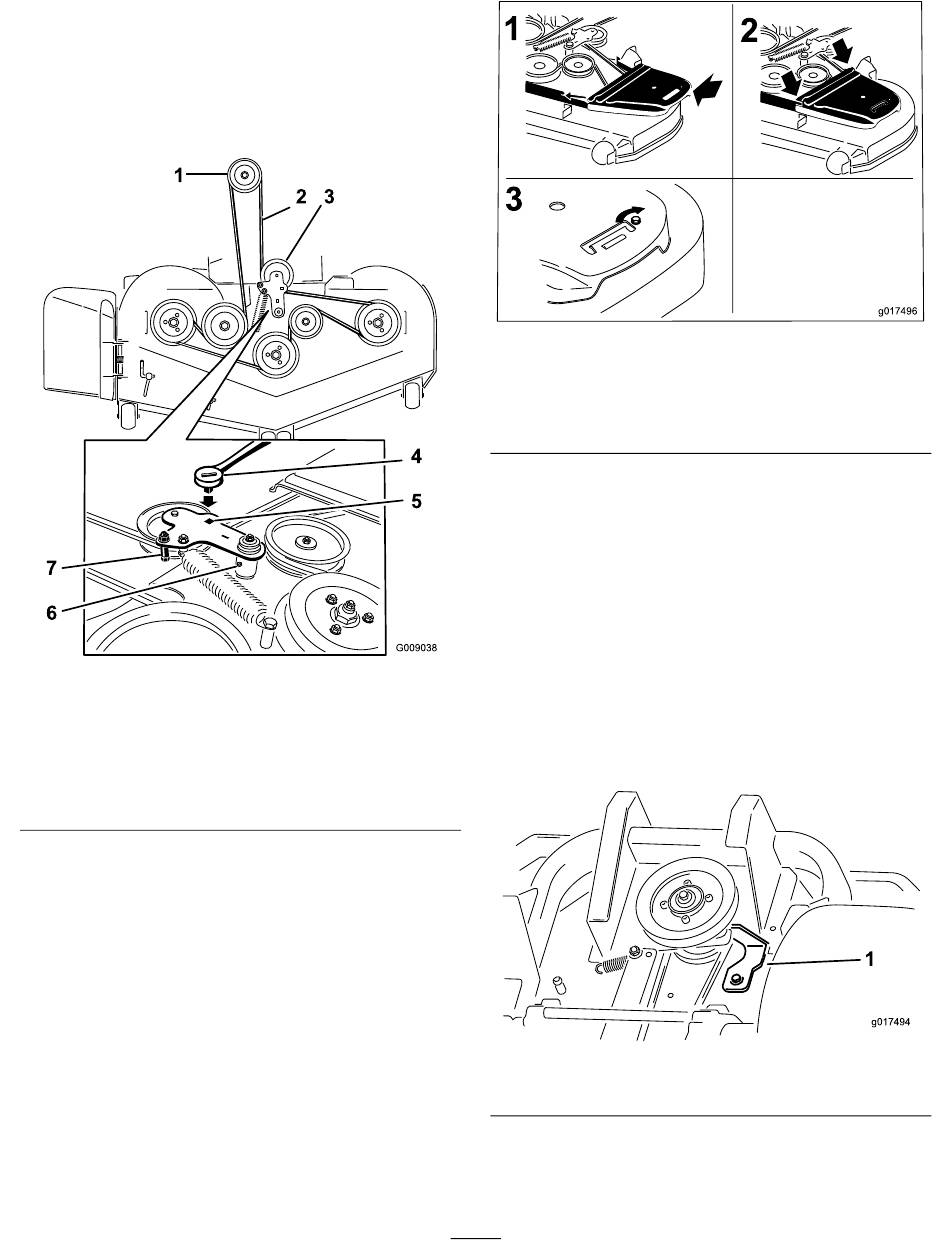

Figuur 58
1. Koppelingspoelie
2. Aandrijfriem van maaidek
3. Veerbelaste spanpoelie
4. Ratelsleutel
10. Bevestig de riemgeleider op de arm van de spanpoelie
zoals getoond in Figuur 58.
11. Gebruik de ratelsleutel in de vierkante opening en
plaats de veer van de spanpoelie (Figuur 58).
Zorg ervoor dat de uiteinden van de veer zich in de
ankergroeven bevinden.
12. Plaats de aandrijfriemkappen terug (Figuur 59).
5. Vierkante opening in de
arm van de poelie (voor de
ratelsleutel)
6. Smeernippel van poelie
7. Riemgeleider
1. Plaats de aandrijfriemkap
terug.
2. Schuif de aandrijfriemkap
onder de zijrichels
Aandrijfriem van de
hydraulische pomp vervangen
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen voordat u de bestuurderspositie verlaat.
3. Verwijder de aandrijfriem van het maaidek. Zie
Aandrijfriem van maaidek vervangen in Onderhoud.
4. Breng de machine omhoog en ondersteun de machine
met kriksteunen (Figuur 61).
5. Verwijder de aanslag van de koppeling (zie Figuur 60).
1. Aanslag van koppeling
6. Haal de spanpoelieveer van de stang (Figuur 61).
7. Verwijder de bestaande riem van de aandrijfpoelies van
de hydraulische eenheid en de motorpoelie
44
Figuur 59
3. Bevestig de bout
Figuur 60
g017496
1
g017494
