Reparatie
De besturingskaart en de
filterplaat vervangen
OPMERKING: Er zijn reparatiesets verkrijgbaar
(afzonderlijk aan te schaffen). Zie Sets en
toebehoren, pagina 34.
Zie A
. 11.
FB
Benodigd gereedschap:
•
Kruiskopschroevendraaier P2 (0,8 mm)
•
Thermische pasta
Voorkom letsel door elektrische schokken door
alle elektrische bedrading door een gediplomeerd
elektricien volgens alle ter plaatse geldende
voorschriften en regels uit te laten voeren.
De besturingskaart en de filterplaat
verwijderen
1. Voer De apparatuur voorbereiden op reparatie,
pagina 13, uit.
2. Zie De kap van het aansluitkastje verwijderen,
pagina 15.
3. Maak alle draden naar de besturingskaart (15)
en de filterplaat (18, waar van toepassing) los.
Zie Bedradingsschema's, pagina 37.
Voorkom schade aan draden, aansluitingen of
besturingskaart door alle draden los te koppelen
voordat u de besturingskaart verwijdert.
4. Verwijder, waar van toepassing, de bevestigingen
(19), de filterplaat (18) en de afstandsstukken (17).
5. Verwijder de bevestigingen van de
besturingskaart (16).
6. Pak de randen van de besturingskaart (15)
voorzichtig vast en verwijder de besturingskaart
voorzichtig uit de statorbehuizing (1).
Trek niet aan componenten op de besturingskaart
om schade aan de besturingskaart te voorkomen.
Verwijder in plaats daarvan de besturingskaart
door de randen aan de onderkant van de
besturingskaart vast te pakken.
7. Controleer op slijtage en beschadiging.
Vervang waar nodig.
22
LET OP
LET OP
De besturingskaart en de filterplaat
monteren
1. Controleer of de stroom naar de apparatuur
is uitgeschakeld.
2. Breng zo nodig een dunne laag thermische pasta
aan waar aangegeven in A
3. Houd de draden weg van de statorbehuizing (1)
en steek de besturingskaart (15) in de
statorbehuizing.
4. Houd de besturingskaart (15) in positie.
Monteer tegelijkertijd de bevestigingen van
de besturingskaart (16). Draai aan tot 2,3 N•m
(20 in-lb).
5. Monteer waar van toepassing afstandsstukken
(17), filterplaat (18) en bevestigingen (19). Maak
de bevestigingen (19) stevig vast.
6. Sluit, waar van toepassing, de voedingskabel van
de filterplaat (18) aan op L1 en de blauwe kabel
op L2 op de besturingskaart. Zie
Bedradingsschema's, pagina 37.
7. Sluit alle draden aan op de besturingskaart (15)
en de filterplaat (18, waar van toepassing).
Zie Bedradingsschema's, pagina 37.
8. Voer De kap van het aansluitkastje monteren,
pagina 15.
Breng een dunne laag
1
thermische pasta aan.
Aandraaien tot
2
2,3 N•m (20 in-lb).
* niet van toepassing
op alle modellen.
17*
18*
19*
2
A

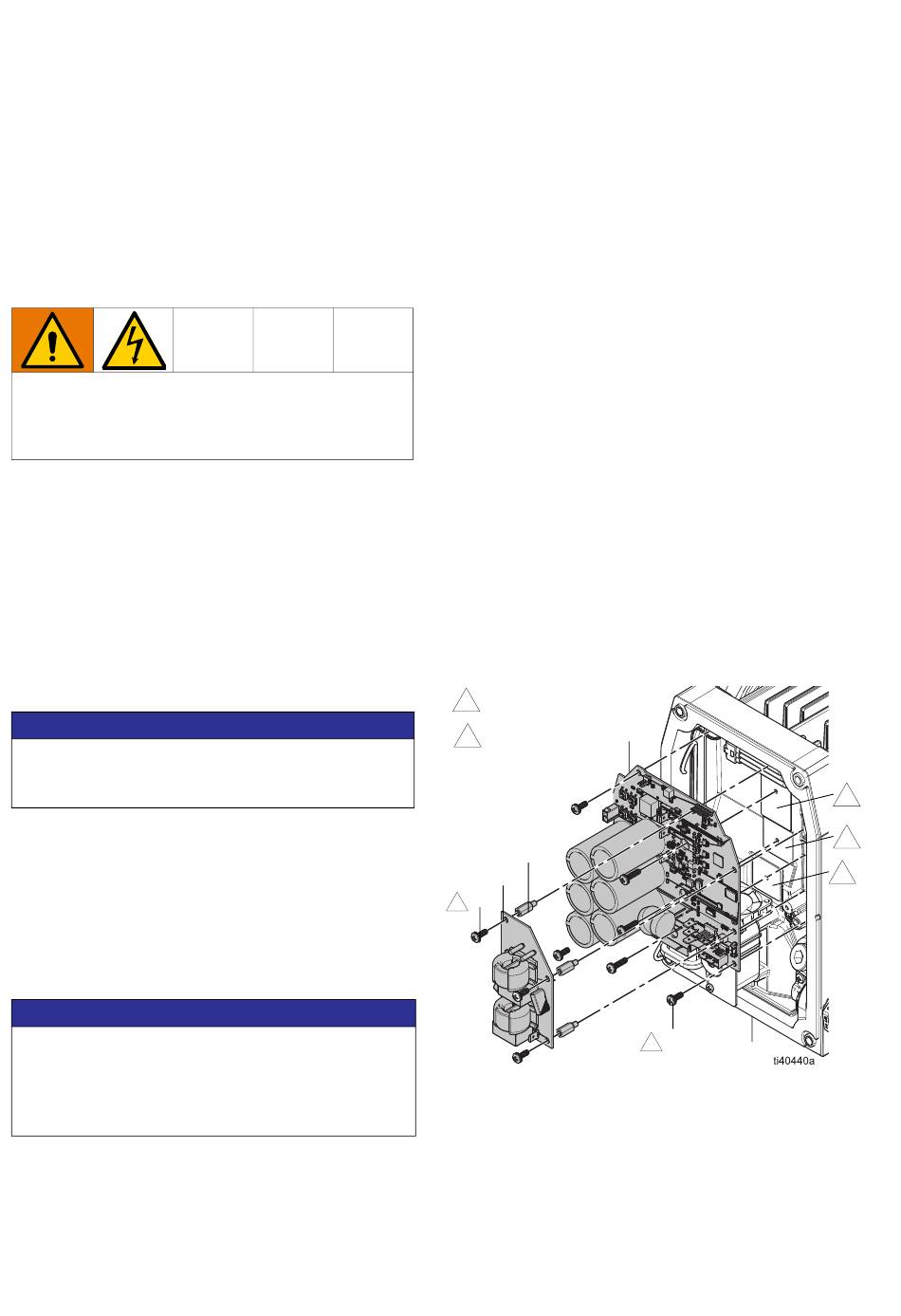

. 11: Besturingskaart en filterplaat
FB
9. Voer De motor opnieuw kalibreren, pagina 29.
. 11.
FB
15
16
1
2
3A7197E
1
1
1
