B
EDIENING VAN DE UNIT
B
EDIENING VAN DE DIGITALE CONTROLLER
De bediening van de unit gebeurt via de digitale controller.
Zorg ervoor dat de digitale controller niet nat wordt. Dit kan
kortsluiting of brand veroorzaken.
Druk nooit op de knoppen van de digitale controller met
een hard, scherp voorwerp. De digitale controller kan
daardoor beschadigd worden.
Inspecteer of repareer de afstandsbediening nooit zelf,
maar laat dit over aan een bevoegd servicepersoon.
Eigenschappen en functies
De digitale controller is een ultramoderne controller waarmee u alle
functies van uw installatie kunt bedienen. Zij is geschikt voor de
bediening van een koel-/verwarmingsinstallatie en van een installatie
met alleen koeling.
Beide installaties zijn verkrijgbaar in meerdere versies met
verschillende capaciteit.
LET OP
De beschrijvingen in deze handleiding voor een
specifieke installatie of die afhangen van de
geïnstalleerde apparatuur worden aangegeven
met een asterisk (*).
Het is mogelijk dat sommige van de in deze
handleiding beschreven functies niet beschikbaar
zijn. Raadpleeg uw monteur of uw plaatselijke
verdeler
gebruikerstoegang.
Basisfuncties van de controller
De basisfuncties van de controller zijn:
De unit in-/uitschakelen.
Omschakeling werkingsstand:
-
verwarmen (raadpleeg
"Koelen ( c )" op pagina
-
koelen (raadpleeg
-
geluidsarme stand (zie
op pagina
4),
Selectie van mogelijkheden:
-
geluidsarme stand (zie
-
weersafhankelijke besturing (zie
Regeling temperatuurinstelpunt (raadpleeg
De digitale controller kan stroomonderbrekingen tot 2 uur doorstaan.
Wanneer automatisch herstarten is geactiveerd (zie
instellingen" op pagina
9), kan de voeding 2 uur worden onderbroken
zonder tussenkomst van de gebruiker (bijv. voeding met kWh-
voordeeltarief).
Klokfunctie
De klokfuncties zijn:
24-uurs realtime-klok.
Indicator dag van de week.
Weektimerfunctie
Met behulp van de weektimerfunctie kan de gebruiker de werking van
de installatie instellen volgens een dag- of een weekprogramma.
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Bedrijfsklare luchtgekoelde ijswaterkoelgroepen en bedrijfsklare
omkeerbare lucht-water warmtepompen
4PW51588-1
voor
meer
informatie
"Verwarmen ( h )" op pagina
4),
4),
"Geluidsarme werkingsstand ( s )"
pagina
4),
pagina
4).
pagina
4).

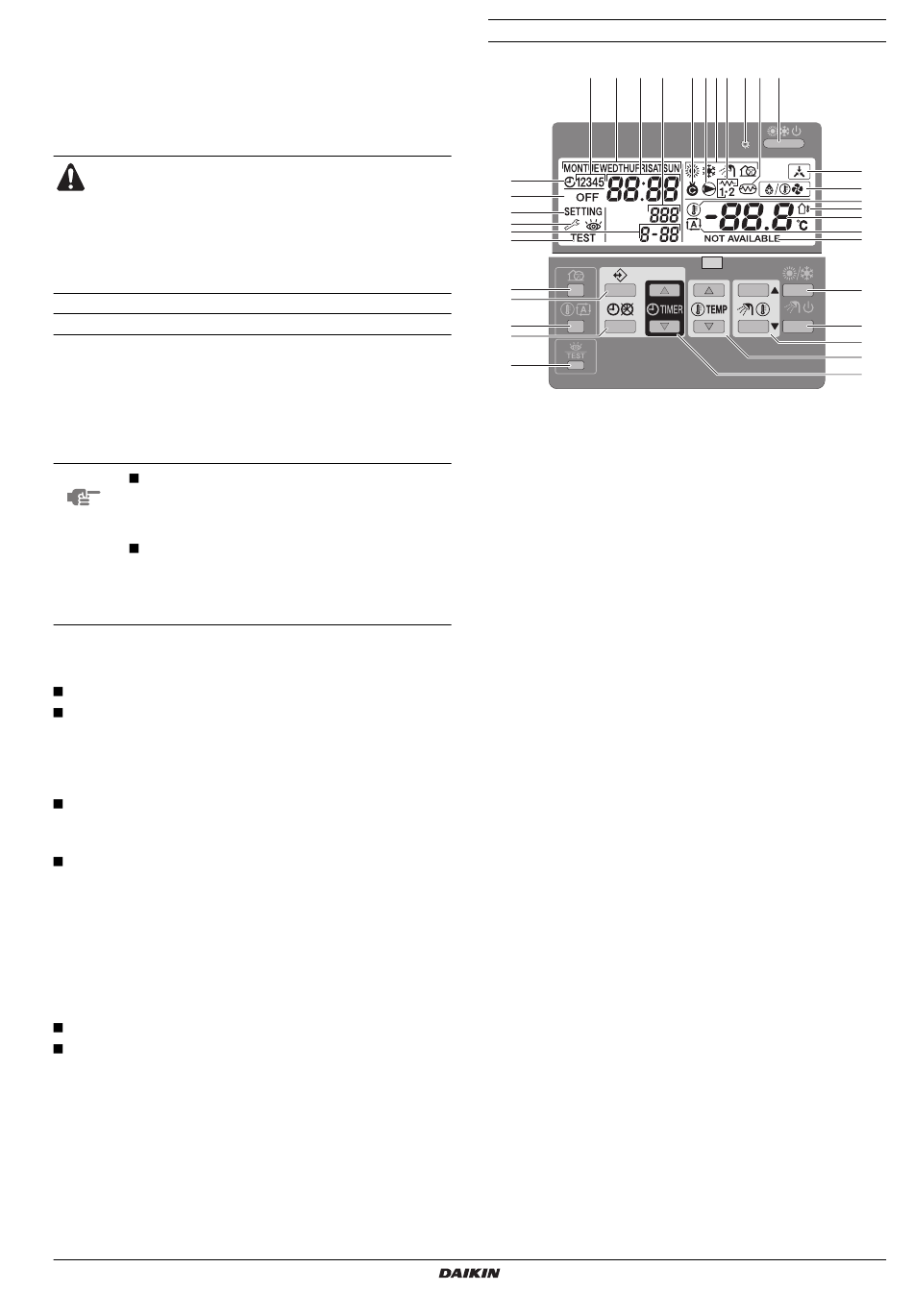

Naam en functie van knoppen en symbolen
7
9
12
10
23
22
34
29
27
30
28
1.
KOELEN/VERWARMEN AAN/UIT-KNOP
De AAN/UIT-knop start of stopt de verwarm- of koelfunctie van
de unit.
Wanneer de unit op een externe kamerthermostaat is
aangesloten, werkt deze knop niet en verschijnt het symbool
Door te dikwijls achtereenvolgens op de AAN/UIT-knop te
drukken kan een storing in het systeem ontstaan (maximaal
20 keer per uur).
2.
BEDRIJFS-LED
De bedrijfs-LED brandt tijdens het koelen of verwarmen. De
over
LED knippert wanneer zich een storing voordoet. Wanneer de
bedrijfs-LED gedoofd is, koelt of verwarmt de unit niet.
3.
SYMBOLEN WERKINGSSTAND(EN)
Deze symbolen geven de actuele werkingsstand(en) aan: ver-
warmen van ruimten ( h ), koelen van ruimten ( c ) of geluidsarme
stand ( s ). Geluidsarme stand is een functie van de koel- of
verwarmingsstand. Wanneer de geluidsarme stand actief is,
verschijnen het symbool van de geluidsarme stand en het
symbool van de koel- of verwarmingsstand terzelfder tijd op het
display.
Bij een installatie met alleen verwarmen verschijnt het symbool
c
nooit.
Bij een installatie met alleen koelen verschijnt het symbool
nooit.
4.
SYMBOOL EXTERNE BESTURING
Dit symbool geeft aan dat uw installatie door een externe
besturing met een hogere prioriteit wordt bestuurd. Deze
"Lokale
externe kamerthermostaat kan het verwarmen/koelen starten en
stoppen en de werkingsstand veranderen (koelen/verwarmen).
Wanneer een externe kamerthermostaat met een hogere
prioriteit is aangesloten, werkt de weektimer voor koelen en
verwarmen niet.
5.
DAG VAN DE WEEK-INDICATOR
Deze indicator geeft de huidige weekdag weer.
De indicator geeft de ingestelde dag weer wanneer u de
weektimer raadpleegt of programmeert.
6.
KLOKWEERGAVE
Het klokdisplay geeft de huidige tijd weer.
Het klokdisplay geeft de actietijd weer wanneer u de weektimer
raadpleegt of programmeert.
7.
WEEKTIMERSYMBOOL
Dit symbool geeft aan dat de weektimer ingeschakeld is.
8.
ACTIESYMBOLEN
Deze symbolen geven de programmeeracties voor elke dag van
de weektimer aan.
8
5
6
24
15
18
3
16
2
17
y
0
hcs
e
1234567
8
p
q
1
4
14
21
19
11
20
13
25
26
33
32
31
e
.
h
