Opstelling en montage
Door MEIKO werd een montageschema aangemaakt waarop machineafmetingen en
aansluitwaarden vermeld staan.
Dit gebeurt na het afgeven van het montageschema en normaal gesproken door een
hiervoor opgeleide MEIKO-monteur. De opstelling en aansluiting van de installatie mag u
i t s l u i t e n d uitgevoerd worden door geconcessioneerde vaklui.
Wij aanvaarden geen aansprakelijkheid voor schade door onvakkundige aansluitingen.
Wij aanvaarden geen aansprakelijkheid voor schade door onvakkundige aansluitingen.
De uitgepakte machine moet op maat volgens de gegevens van het montageschema
geplaatst worden.
Wanneer de machine in meerdere onderdelen wordt aangeleverd, moeten de

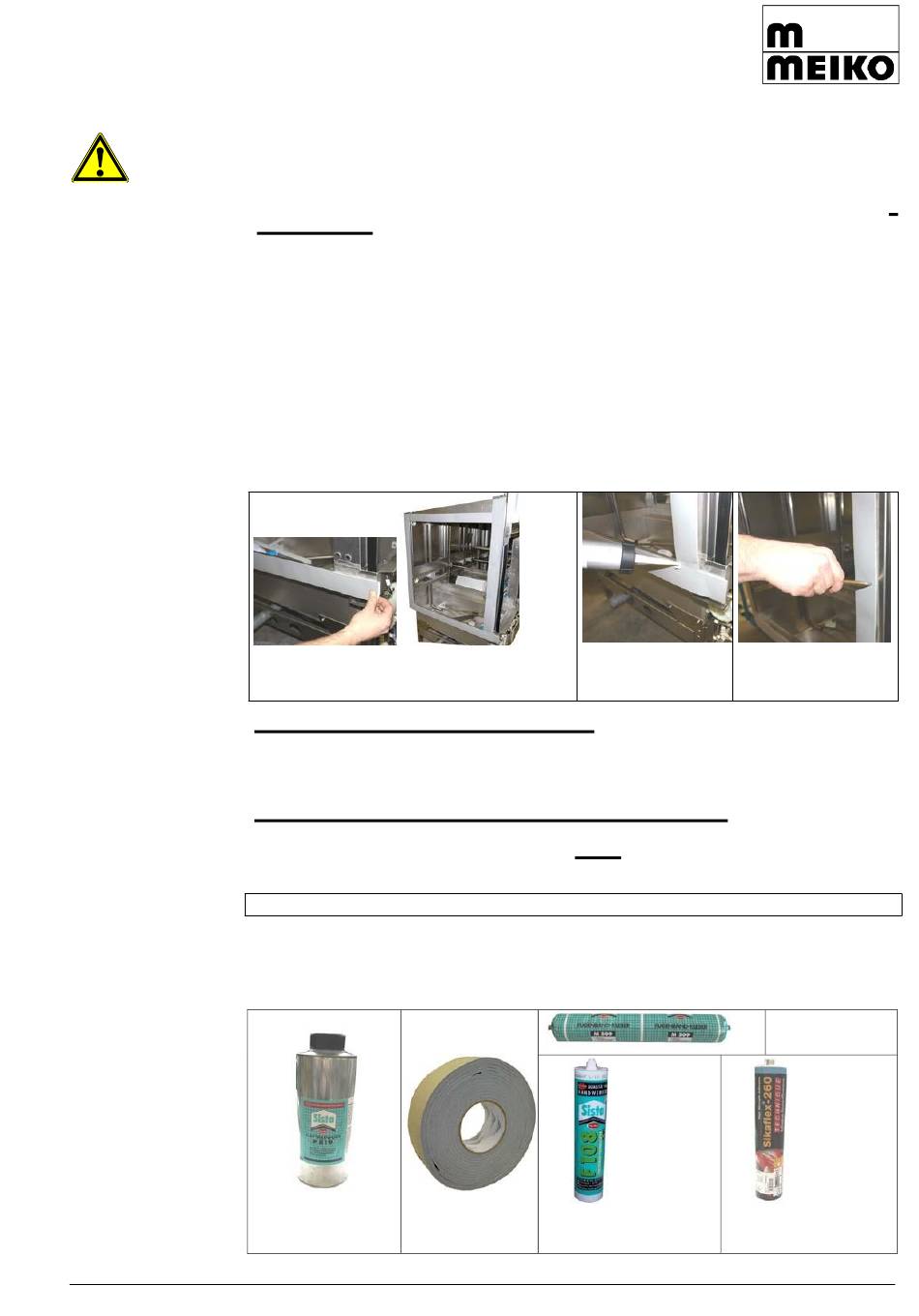

scheidingspunten grondig met hechtreiniger P819 (afbeelding 1) gereinigd worden.
Scheidingspunten met afdichtband (Afbeelding 2) af te dichten. Alle raakpunten van het
afdichtband met silicone (Sista F 108 (Afbeelding 3) - of M 509 (Afbeelding 4) ; in
lakbedrijven Sikaflex 260 (Afbeelding 5) afdichten. Alle eronder aanwezige boringen met
een center vrijsnijden.
Scheidingspunten aan één kant met
afdichtband (altijd aansluitend aan de
binnenruimte van de machine) afdichten.
Afdichten van een scheiding tussen 2 tanks:
Scheidingspunten aan één kant met afdichtband (altijd aansluitend aan de binnenruimte
van de machine) afdichten. Aan de deurkant 1. Strook afdichtband naar binnen
aansluitend aanbrengen. 2. Strook afdichtband ernaast plakken en vlak afsnijden.
Afdichten van een scheiding tussen tank en neutraal element:
Scheidingspunten aan één kant met afdichtband (altijd aansluitend aan de binnenruimte
van de machine) afdichten. Aan de deurkant alleen een strook afdichtband van binnen
sluitend aanbrengen.
Vervolgens de machineonderdelen in elkaar voegen, uitlijnen en in elkaar schroeven.
Voor de schroefbevestigingen adviseren wij:
•
1 x Zeshoek M5x12
•
2 x Onderlegschijven
•
1 x Veiligheid dopmoer M5
(Afbeelding 1)
Sista P 819
Hechtreiniger
Bestelnr.: 9 503 233
MEIKO Bestelnr.:
W i j zi g i n g e n v a n u i t v o e r i n g e n c o n s tr u c ti e v o o r b e h o u d e n !
Alle raakpunten van
het afdichtband met
silicone afdichten.
(Afbeelding 2)
Afdichtband
Sista F 108
Speciale siliconelijm
9 668 373
Bestelnr.: 0 870 001
Update: 2011-02-09
Boringen met een
center vrijsnijden.
(4)
Speciale siliconelijm
Bestelnr.: 9518385
(Afbeelding 3)
Sikaflex – 260 Krachtlijm
Bestelnr.: 0 870 030
9675719
Sista M 509
