1. Processor
3. Kabelaansluiting touchscreen
5. Kabelconnector voor de systeemventilator
7. Kabelconnector voor eSPI-debugkaart
9. Connector voor harde schijf
11. Kabelconnector van de microfoonmodule
13. Luidsprekerkabelconnector
15. Kabelconnector van de SIO-voeding
17. M.2 WLAN-connector
19. Kabelconnector van de achtergrondverlichting van het
beeldscherm

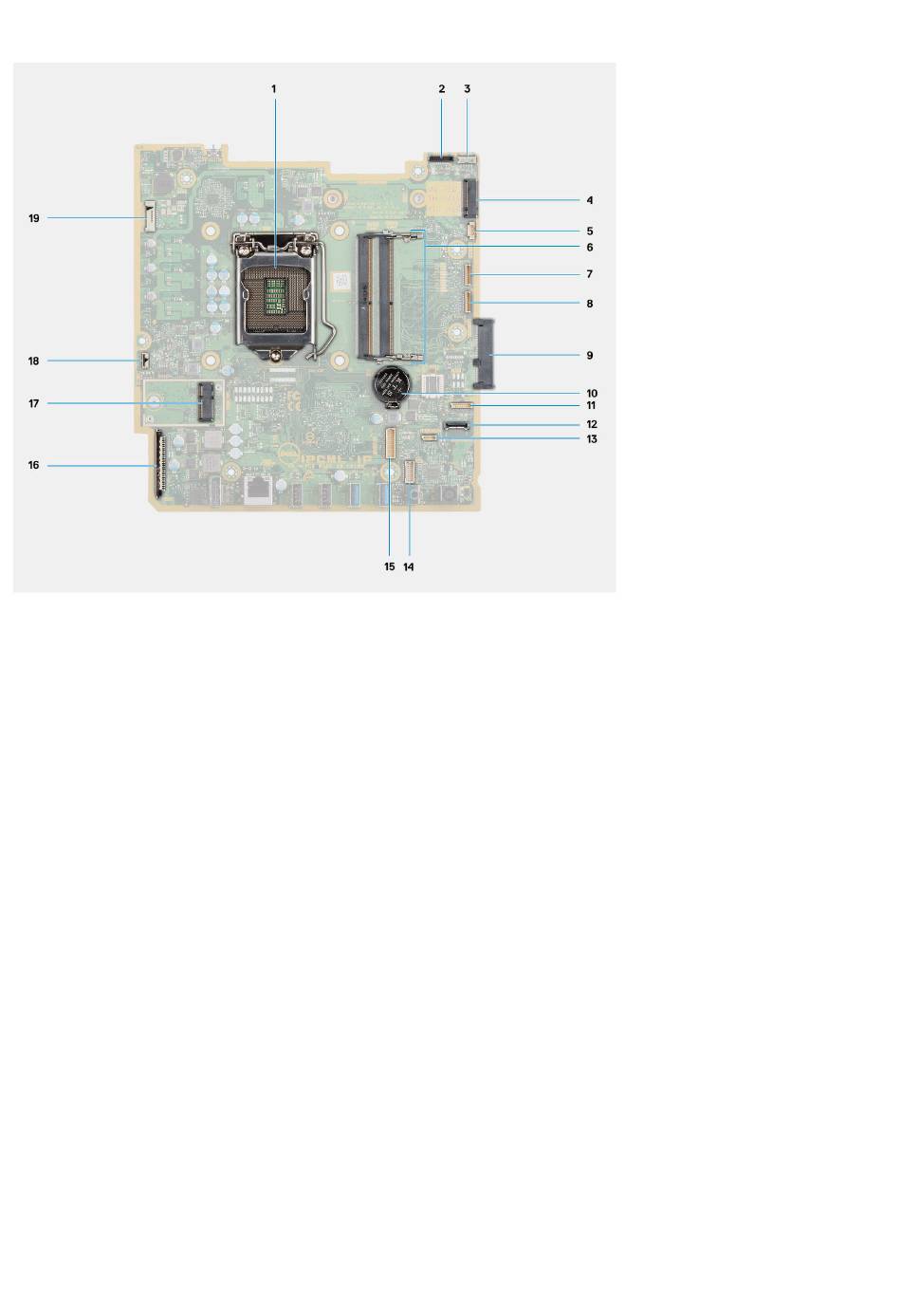

De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de verwijderingsprocedure.
2. Camerakabelconnector
4. Connector van M.2 2230/2280 SSD/Intel Optane PCIe
6. Geheugenmodule
8. EC-debugconnector
10. Knoopbatterij
12. Connector van de SIO-signaalkabel
14. Kabelconnector van de audiokaart
16. Beeldschermkabelconnector
18. Kabelconnector van de aan/uit-knop
Onderdelen verwijderen en plaatsen
