4. Koppel de microfoonmodulekabel los van de connector op de systeemkaart.
5. Koppel de SIO-signaalkabel los van de connector op de systeemkaart.
6. Koppel de luidsprekerkabel los van de connector op de systeemkaart.
7. Koppel de audiokaartkabel los van de connector op de systeemkaart.
8. Koppel de SIO-voedingskabel los van de connector op de systeemkaart.
9. Koppel de beeldschermkabel los van de connector op de systeemkaart.
10. Open de vergrendeling en koppel de kabel van de aan/uit-knopkaart los van de connector op de systeemkaart.
11. Koppel de kabel van de achtergrondverlichting van het beeldscherm los van de connector op de systeemkaart.
12. Verwijder de zeven schroeven (M3x5) waarmee de systeemkaart aan de basis van de beeldschermeenheid wordt bevestigd.
13. Til de systeemkaart van de basis van de beeldschermeenheid en verwijder deze.
De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

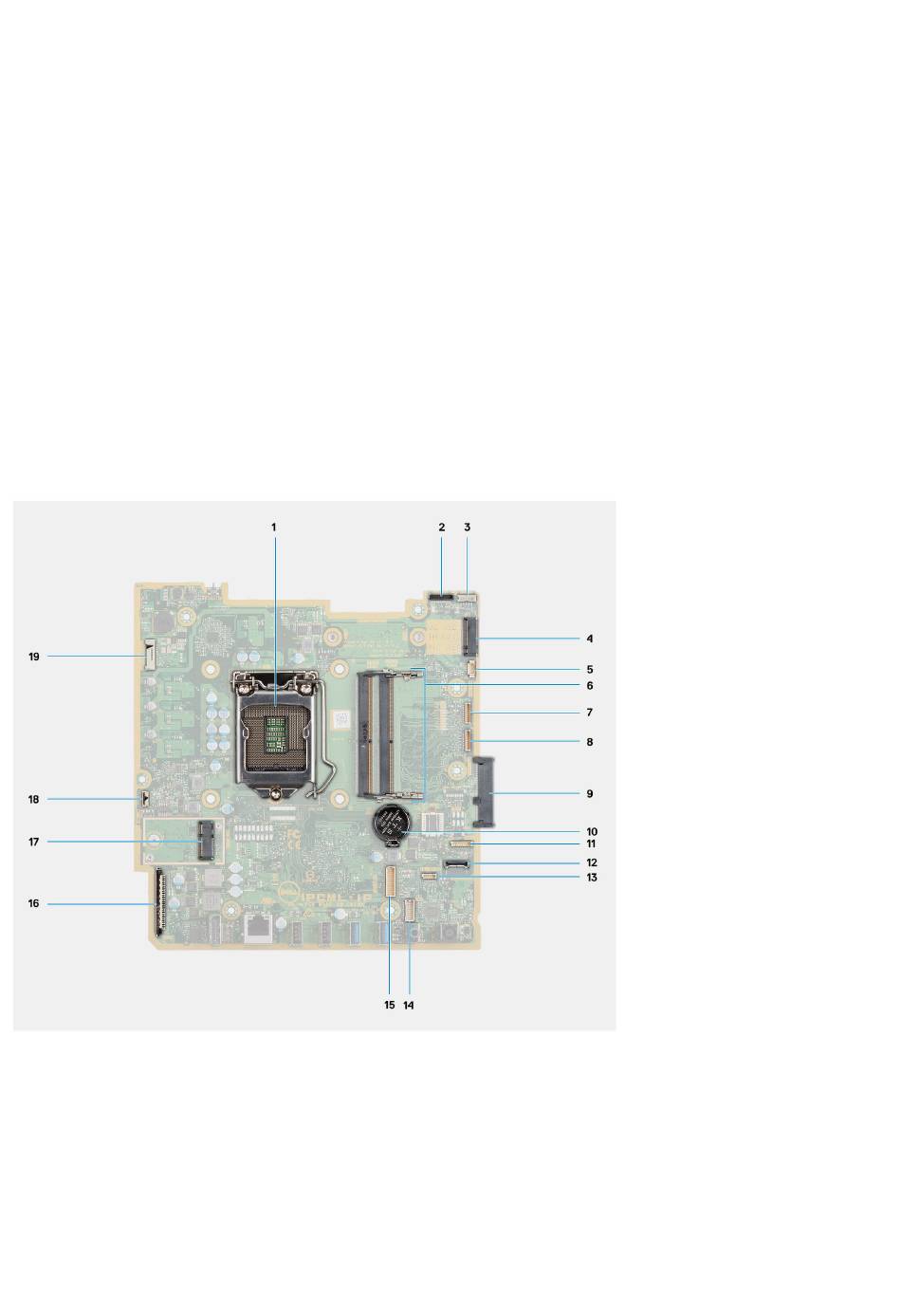

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. Processor
3. Kabelaansluiting touchscreen
5. Kabelconnector voor de systeemventilator
7. Kabelconnector voor eSPI-debugkaart
9. Connector voor harde schijf
11. Kabelconnector van de microfoonmodule
13. Luidsprekerkabelconnector
15. Kabelconnector van de SIO-voeding
17. M.2 WLAN-connector
2. Camerakabelconnector
4. Connector van M.2 2230/2280 SSD/Intel Optane PCIe
6. Geheugenmodule
8. EC-debugconnector
10. Knoopbatterij
12. Connector van de SIO-signaalkabel
14. Kabelconnector van de audiokaart
16. Beeldschermkabelconnector
18. Kabelconnector van de aan/uit-knop
