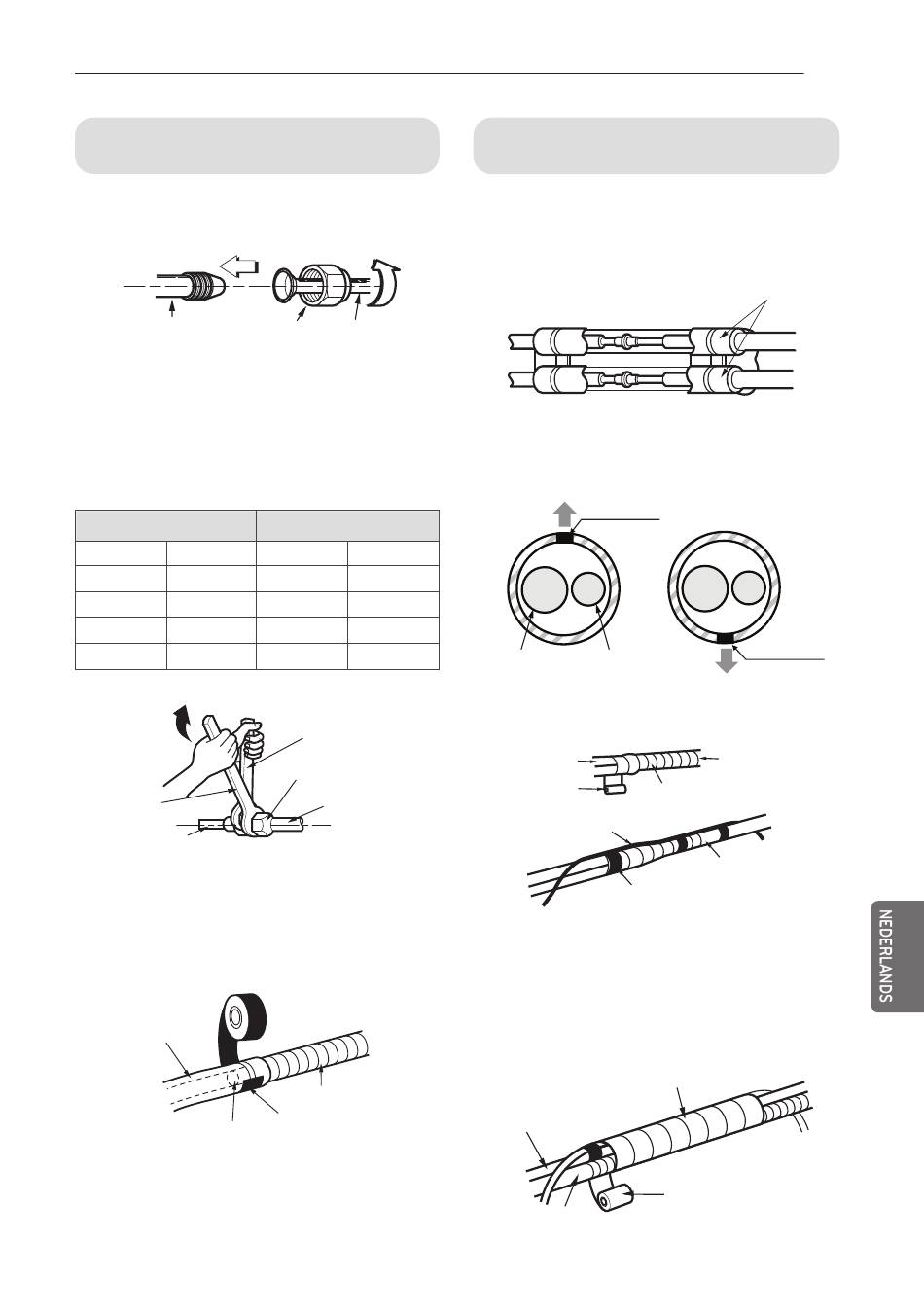

De installatieleiding en afvoerslang
op de binnenunit aansluiten.
1
Lijn het midden van de leidingen uit en
maak de optrompmoer voldoende vast
met de hand.
Leiding binnenunit
Optrompmoer Leidingen
Als de binnenunit (6,6 kW) is verbonden met
de Multi-buitenunit, gebruik dan de connector.
2
Zet de optrompmoer met een moersleutel
vast.
Buitendiameter
mm
inch
Ø6.35
1/4
Ø9.52
3/8
Ø12.7
1/2
Ø15.88
5/8
Moersleutel
Leiding binnenunit
3
Als het nodig is de afvoerslang van de
binnenunit te verlengen, bevestigt u de
afvoerleiding zoals afgebeeld in de
tekening
Afvoerleiding
Hechtmiddel
Aanhaalmoment
kgf . cm
N . m
180~250 17.6~24.5
340~420 33.3~41.2
550~660 53.9~64.7
630~820 61.7~80.4
Moersleutel met
open einde (vast)
Optrompmoer
Aansluitleiding
Afvoerslang binnenunit
Vinyltape (smal)
Wikkel het isolatiemateriaal
rondom het aansluitgedeelte.
1
Bedek het isolatiemateriaal van de
aansluitleiding en het isolatiemateriaal van
de leiding van de binnenunit gedeeltelijk.
Bind ze samen met vinyltape zodat er geen
vrije ruimte is.
2
Zet de leiding snijdlijn omhoog. Wikkel het
gebied dat ruimte biedt aan het
behuizinggedeelte van de achterste
leidingen in met vinyltape.
Snijdlijn
Gasleiding
Vloeistofleiding
Goede behuizing
* Snijdlijn leidingen moet omhoog zijn.
Aansluitleiding
linnen tape
Omwikkel met linnen tape
Aansluitkabel
Vinyltape (smal)
3
Voor de leidingen linksachter moet u de
leidingen en de afvoerslang samen
bundelen door middel van het wikkelen
van textieltape eromheen, binnen het
bereik waarmee deze op het achterste
gedeelte na de buisbehuizing worden
aangesloten.
Omwikkel met linnen tape
Leiding
Afvoerslang
* Wikkel de leidingen die zichtbaar zijn vanaf de
buitenkant van de binnenunit met textieltape.
INSTALLATIE
19
Isolatiemateriaal
Snijdlijn
Slechte behuizing
Leiding binnenunit
Leiding
linnen tape
