7.3

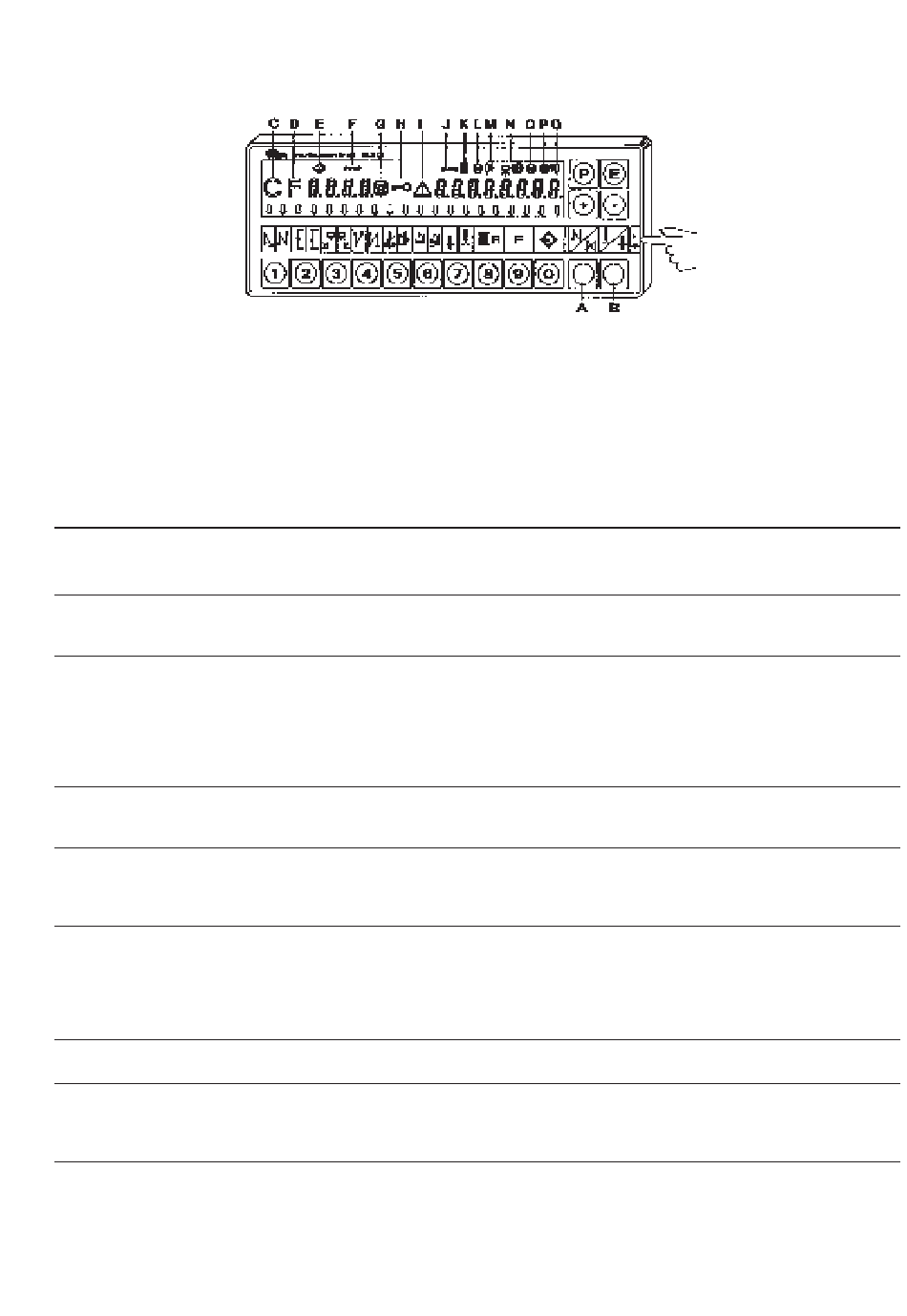

Bedieningspaneel V820
7.3.1
Bedieningselementen en indicaties op bedieningspaneel V820
7.3.2
Functies van de toetsen bij bedieningspaneel V820
Toets
Functie
1
Dubbele aanhechting aan
Aanhechting uit
Enkele aanhechting aan
2
Aantal steken tellen bij achteruit stikken uit
Aantal steken tellen bij voorwaarts stikken
3
Fotocelfunctie "licht - donker"
= wisselen van "geen werkstuk voorhanden" naar
werkstuk voorhanden".
Fotocelfunctie uit
Fotocelfunctie "donker - licht"
= wisselen van "werkstuk voorhanden" naar
"geen werkstuk voorhanden".
4
Dubbele afhechting aan
Afhechten uit
Enkele afhechting aan
5
Draadafsnijder aan
Draadveger aan
Draadafsnijder en draadveger aan
Draadafsnijder en draadveger uit
6
Autom. persvoetlichting bij stoppen met stikken
in een naad aan
Autom. persvoetlichting bij stoppen met stikken
in een naad uit
Autom. persvoetlichting na afsnijden draad aan
Autom. persvoetlichting na afsnijden draad uit
7
Basispositie van de naald = onder
Basispositie van de naald = boven
8
Spoelbewaking aan
De werking van de spoelbewaking kan via
parameter 195 worden omgezet
(zie parameterlijst in de montagehandleiding).
Door de toetsen op het bedieningspaneel kort in te drukken kunnen
functies worden in- resp. uitgeschakeld. Functies kunnen alleen dan
worden gekozen als de machine daadwerkelijk over de daartoe
vereiste voorzieningen beschikt (bijv. magnetische of
elektropneumatische persvoetlichting).
Info op display
rechter Pijl boven de toets aan
beide pijlen uit
linker pijl boven de toets aan
rechter pijl boven de toets aan
beide pijlen uit
linker pijl boven de toets aan
rechter pijl boven de toets aan
beide pijlen uit
linker pijl boven de toets aan
rechter pijl boven de toets aan
beide pijlen uit
rechter pijl boven de toets aan
linker pijl boven de toets aan
rechter pijl boven de toets aan
beide pijlen aan
beide pijlen uit
linker pijl boven de toets aan
linker pijl boven de toets uit
rechter pijl boven de toets aan
rechter pijl boven de toets uit
linker pijl boven de toets aan
rechter pijl boven de toets aan
xxxx
- - I I - -
25
