Stappen

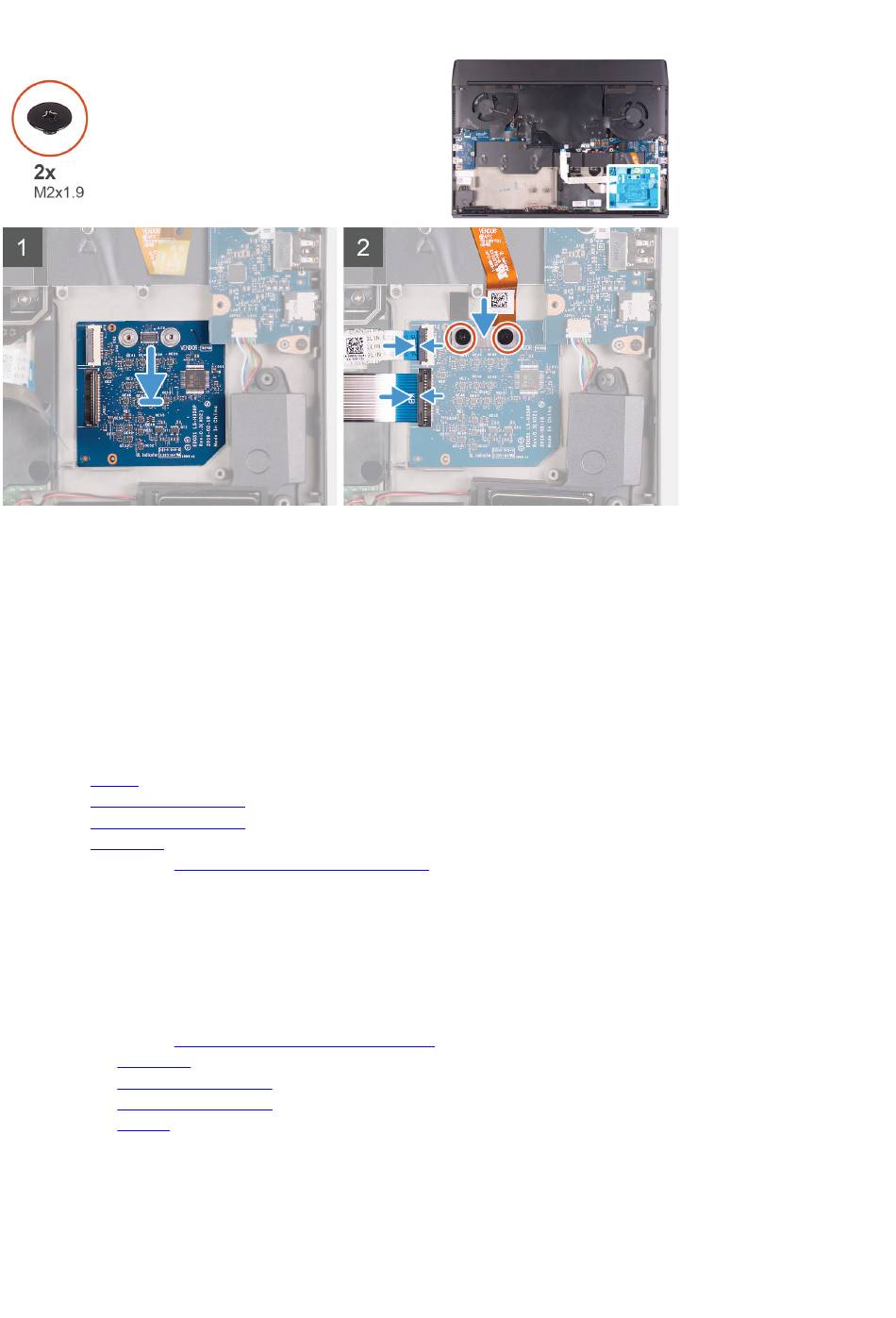

1. Gebruik de uitlijnpunten om de toetsenbordcontrollerkaart op de palmsteun te plaatsen.
2. Sluit de kabel van de toetsenbordcontrollerkaart aan op de toetsenbordcontrollerkaart en sluit de connectorvergrendeling.
3. Sluit de toetsenbordkabel aan op de toetsenbordcontrollerkaart en sluit de connectorvergrendeling.
4. Sluit de kabel van de toetsenbordverlichting aan op de toetsenbordcontrollerkaart.
5. Plaats de twee schroeven (M2x1.9) terug waarmee de kabel van de toetsenbordverlichting aan de toetsenbordcontrollerkaart is
bevestigd.
Vervolgstappen
1. Plaats de batterij.
2. Plaats de
2230 Solid
State-schijf. (indien van toepassing)
3. Plaats de
2280 Solid
State-schijf. (indien van toepassing)
4. Plaats de onderplaat.
5. Volg de procedure in
Linker-I/O-kaart
De linker-I/O-kaart verwijderen
Vereisten
1. Volg de procedure in
2. Verwijder de onderplaat.
3. Verwijder de
2230 Solid
4. Verwijder de
2280 Solid
5. Verwijder de
batterij.
Over deze taak
De volgende afbeelding geeft de locatie van de linker-I/O-kaart aan en biedt een visuele weergave van de verwijderingsprocedure.
Nadat u in de computer hebt
Voordat u in de computer gaat
State-schijf. (indien van toepassing)
State-schijf. (indien van toepassing)
gewerkt.
werken.
