Stappen
1. Plaats de LED-kaart en plaats de twee schroeven (M2x3.5) terug waarmee de LED-kaart wordt bevestigd aan het systeemchassis.
2. Sluit de LED-kabel aan op de connector op de systeemkaart.
Bevestig de flexibele bedrukte LED-kabel met kapton-tapes aan de connector.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de
primaire M.2 2280 SSD
3. Installeer de batterij.
4. Volg de procedure in
Nadat u in de computer hebt
Linker I/O-kaart
De linker I/O-kaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
Over deze taak

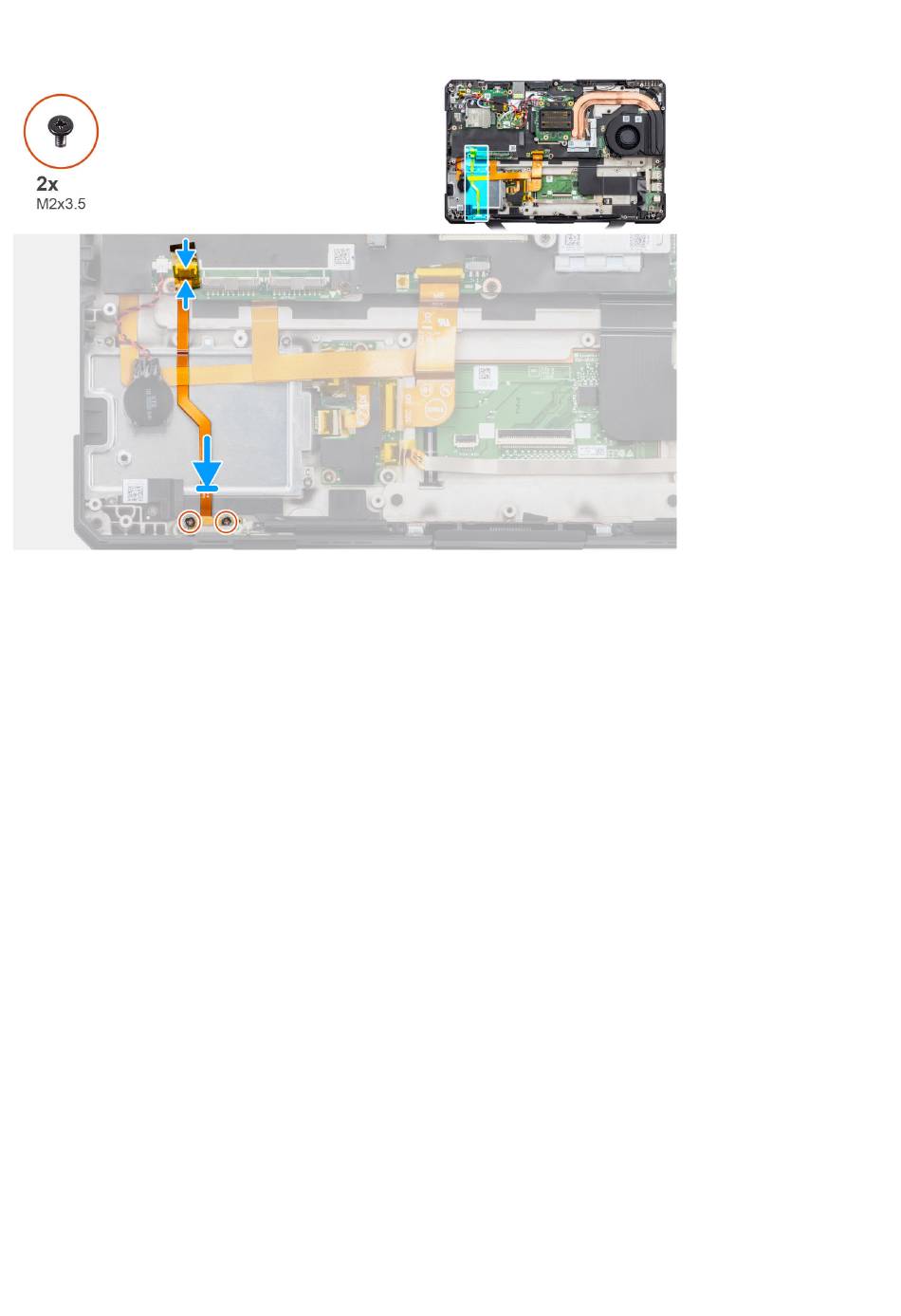

De volgende afbeeldingen geven de locatie van de linker I/O-kaart aan en bieden een visuele weergave van de verwijderingsprocedure.
54
Onderdelen verwijderen en plaatsen
of de
primaire M.2 2230
SSD.
gewerkt.
of de
primaire M.2 2230
SSD.
werken.
