Tabel 2. OptiPlex MFF (vervolg)
Component
Systeemkaart
M.2 WLAN
M.2 SSD

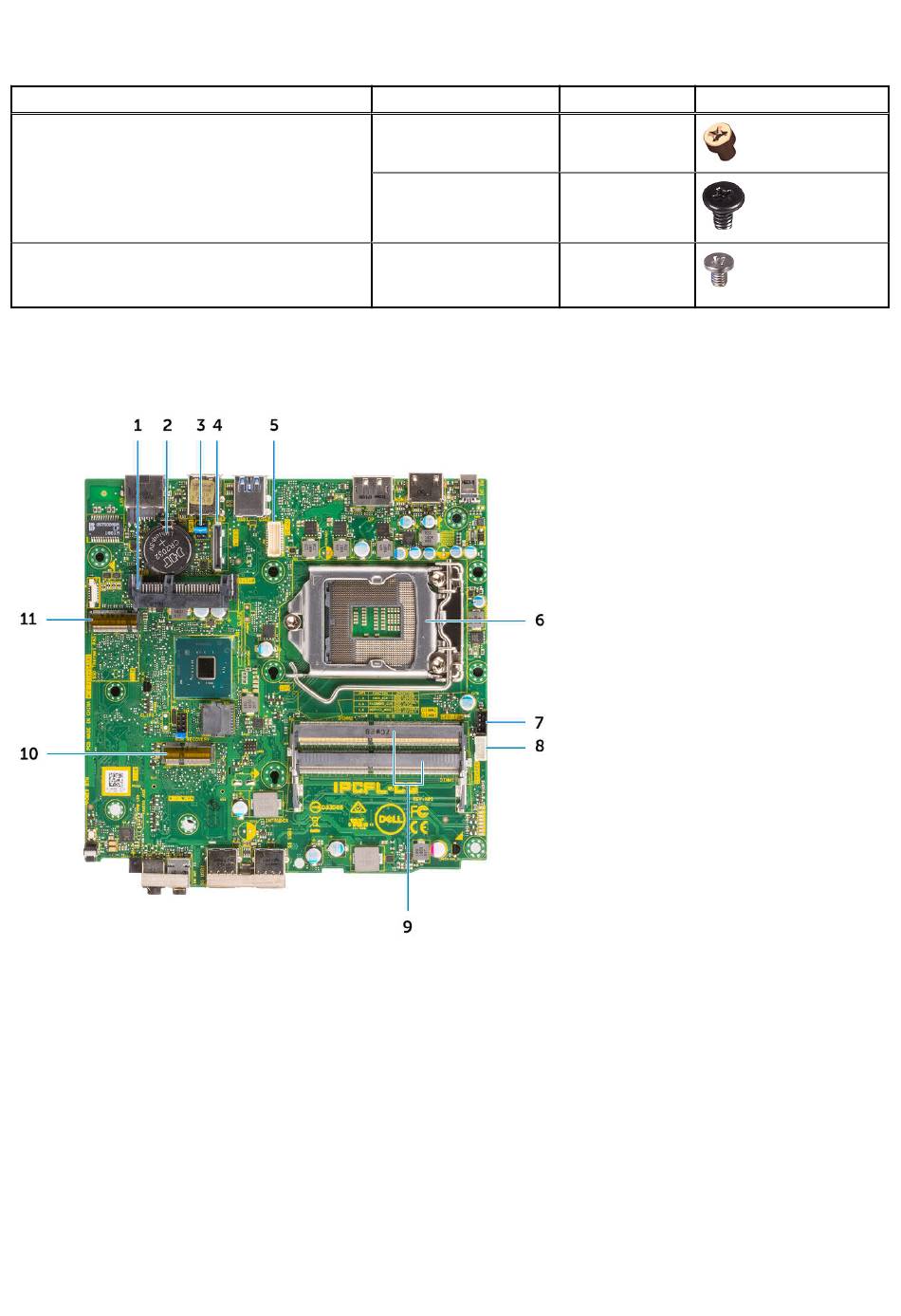

Indeling Micro-moederbord
1. HDD-connector
3. CMOS/wachtwoord/Service Mode-jumper wissen
5. Seriële poortconnector toetsenbord en muis
7. Connector van de processorventilator
9. Geheugensleuven
11. M.2 SSD-kaart
Type schroef
M3x4
#6.32x5.4
M2x3.5
2. Knoopbatterij
4. Optionele videoconnector (HDMI 2.0b/DP/VGA)
6. Processorsocket
8. Connector voor de interne luidspreker
10. M.2 WLAN-connector
Aantal
Afbeelding
2
3
1
1
Onderdelen verwijderen en plaatsen
13
