De binnenkant van uw computer
•
Onderdelen van het moederbord
De binnenkant van uw computer

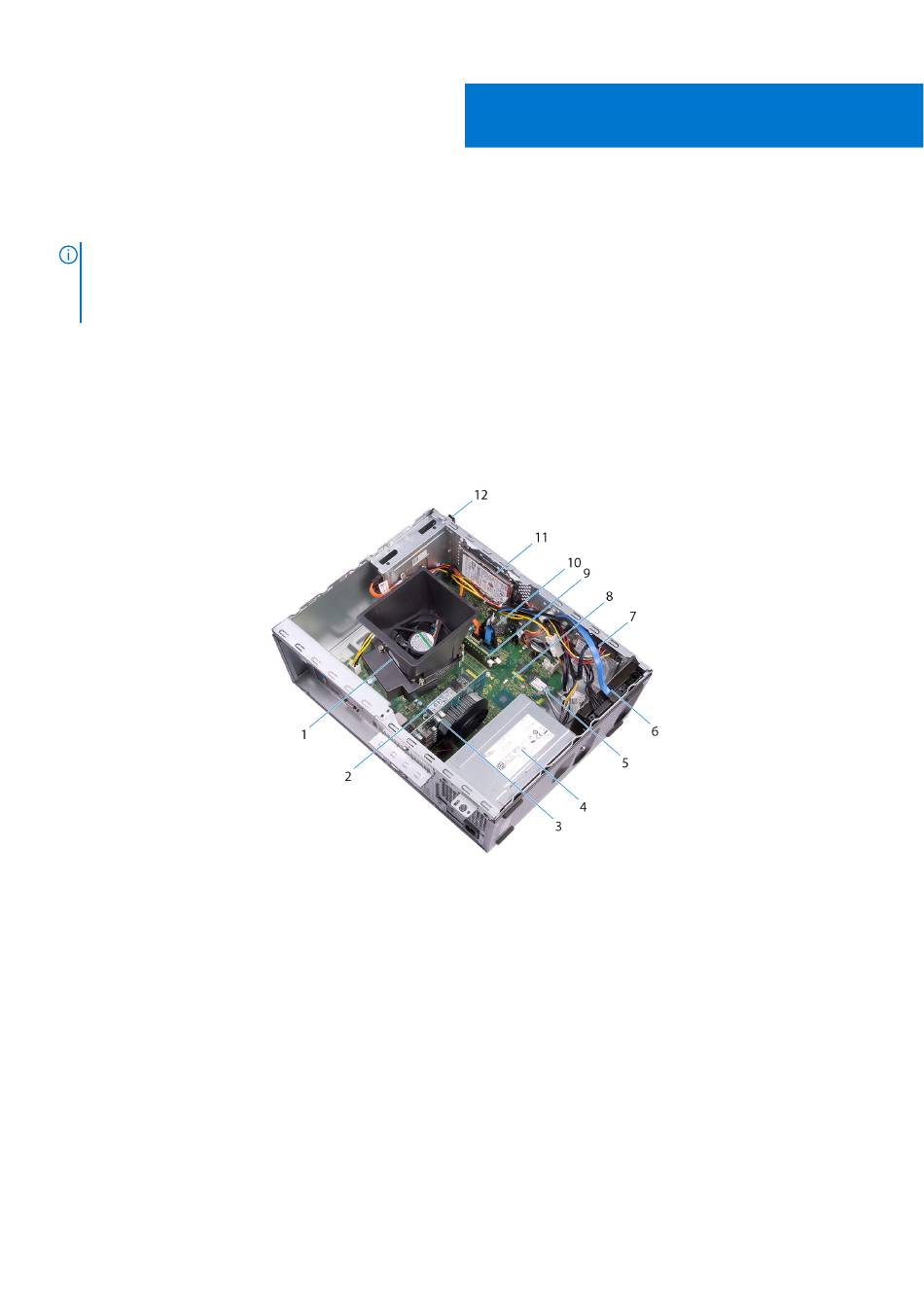

Afbeelding 1. De binnenkant van uw computer
1. processorventilator en warmteafleider
3. grafische kaart
5. draadloze kaart
7. 2,5-inch harde schijf
9. geheugenmodule(s)
11. 2,5-inch harde schijf
Onderdelen van het moederbord
1. sleuven voor geheugenmodule (2)
3. SATA 1-kabelconnector (SATA 1)
5. connector voedingskabel harde schijfstation (SATA PWR)
7. SATA 0-kabelconnector (SATA 0)
Voordat u in de computer gaat
gewerkt. Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid
Technisch overzicht
werken. Na het werken binnen uw computer volgt u de instructies in
2. Solid State-schijf (SSD)/Intel Optane geheugen
4. voeding
6. 3,5-inch harde schijf
8. moederbord
10. knoopbatterij
12. optisch station
2. SATA 2-kabelconnector (SATA 2)
4. knoopbatterij
6. SATA 3-kabelconnector (SATA 3)
8. connector voedingskabel harde schijfstation (SATA PWR)
