2
Informatie over uw warmtepomp
2.1
Functieprincipe
Een warmtepomp maakt gebruik van de energie in een natuurlijke warmtebron, zoals
steen, aarde of lucht. De warmtepomp kan worden vergeleken met een omgekeerd koel-
systeem. In een koelsysteem wordt de warmte van binnen naar buiten geleid. In een warm-
tepomp wordt de warmte die in een warmtebron is opgeslagen naar de binnenkant van
het huis geleid. De warmtepomp gebruikt de energie in de warmtebron en geeft twee tot
drie keer meer warmte-energie terug dan wat de pomp aan elektrische energie gebruikt.
Warmtepompen zijn daarom een zeer milieuvriendelijke en voordelige manier voor het ver-
warmen van uw huis.
Er zijn drie gescheiden vloeistofcircuits nodig om de warmtepomp warmte-energie te laten
opnemen uit de warmtebron en deze naar het verwarmingssysteem van het huis te leiden.
Het brinecircuit is het circuit dat de warmte-energie opneemt uit de warmtebron. Dit circuit
heeft een lage uitgaande temperatuur die door de warmtebron wordt opgewarmd.
Het tweede circuit is het koudemiddelcircuit. Dit is een gesloten circuit dat de opgenomen
warmte-energie neemt en naar het laatste circuit, het CV-circuit, leidt.
Het CV-circuit bevat de vloeistof die in het verwarmingssysteem van het huis en in de boiler
van de warmtepomp circuleert.
In de onderstaande afbeelding wordt weergegeven hoe de verschillende circuits samenwer-
ken in de overdracht van warmte-energie.
Verwarmingssysteem
Expansieklep/
drukval
Ingesloten
koudemiddel
Brine
1
Een slang, gevuld met een antivries (brine), wordt in een meer gelegd, in de grond
geboord of horizontaal ingegraven. De brine haalt energie uit de warmtebron, doordat de
vloeistoftemperatuur in de slang een paar graden wordt opgewarmd door de omringende
warmtebron. De slang gevuld met vloeistof wordt ook wel een collector genoemd.
en boiler
Condensor
Compressor/
oplopende druk
Verdamper
Warmtebron

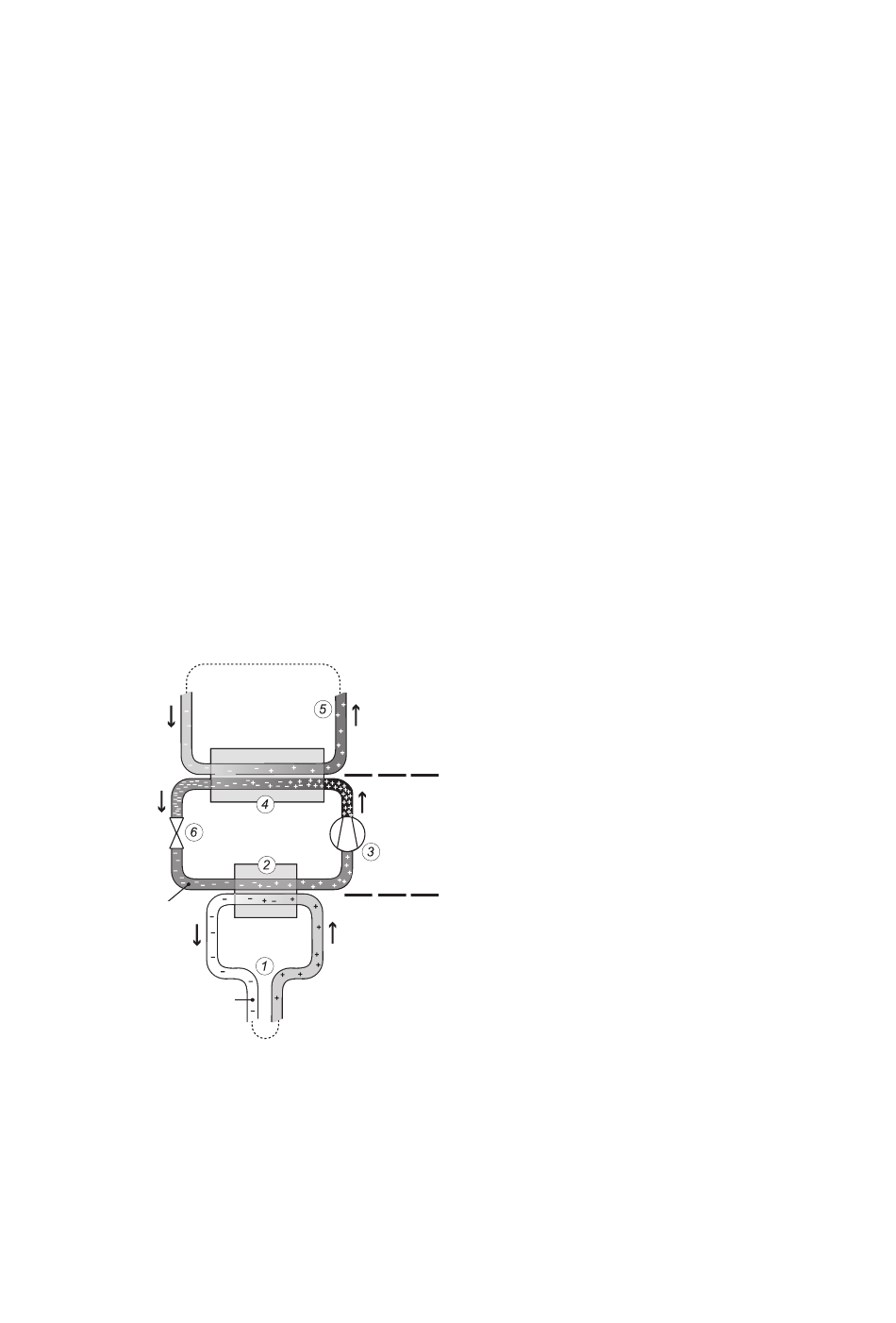

Afbeelding 1: Functieprincipe van een warmtepomp.
Warmtedragercircuit - is het systeem dat het water bevat waarmee
de warmte/energie naar het verwarmingssysteem en de boiler wordt
getransporteerd.
Koudemiddelcircuit – is het circuit met koelmiddel zonder chloor en freon
dat in de warmtepomp de energie uit het brinecircuit overbrengt door ver-
damping, compressie en condensatie en aan het CV-systeem levert.
Brine-circuit - is het circuit met een mengsel op waterbasis en antivries
dat energie verkrijgt en transporteert van de warmtebron naar de warmte-
pomp. Dit circuit wordt ook wel de collector genoemd.
VUBMF110
Danfoss - 5
