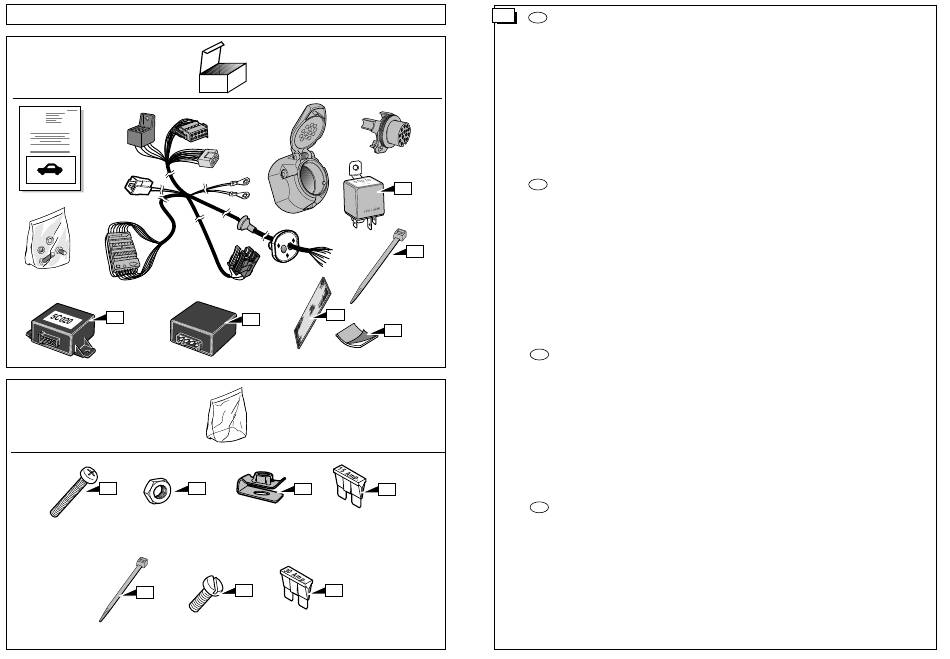

Teilliste
Liste de pieces
1x
3x
6x
©
ECS Electronics bv 2002
*
*
Part list
Onderdelenlijst
1x
1x
3x
3x
3x
1x
INFO
D
13-polige Kabelsätze mit C2-Steuergerät
- In diesem Kabelsatz wird das C2-Steuergerät statt ein Blinkrelais mit einer C2 Kontrolleuchte verwendet.
Ein kaputes Blinklicht von dem Fahrzeug oder/und von dem Anhänger wird mittels einer Erhöhung der
Blinkfrequenz der anderen Blinklichter angezeigt (laut europäischer Richtlinie 76/756/EEC §4.5.8. und
StVZO §54).
- Dieser Kabelsatz kann mittels des Anschlußpunktes Nr. 12 der 13-poligen Steckdose erkennen, wenn der
Wohnwagen/Anhänger angeschlossen ist. In dem Stecker des Woh nwagens/Anhängers, muß dieser
Anschlußpunkt mit der Masse Nr. 3 durchverbunden werden.
- Damit die Überlastung des C2-Steuergeräts vermieden wird, kann auf dem Anhänger eine
Höchstbelastung von 21W an Blinklichter auf jeder Seite angeschlossen werden.
- Die Wirkung des C2-Steuergeräts kann mittels des anschlusses des Anhängers (oder Testkasten) und der
Anschaltung des Blinkgebers mit einem ausgedrehten Blinklicht geprüft werden. Die andere Blinklichter
blinken dann schneller. (Achtung: Ein Testkasten w o ausschließend LED's als Belastung verwendet werden,
kann hierfür nicht verwendet werden).
F
Faisceau électrique 13 pôles équipé d'un module C2.
1x
- Dans ce faisceau électrique, le module C2 est utilisé à la place du relais du clignotant qui est équipé d'un
deuxième témoin de contrôle C2. Un clignotant défectueux du véhicule ou de la caravane/remorque est
signalé par le clignotement plus rapide des autres lampes clignotantes (Suivant les directives européennes
76/756/EEC §4.5.8. et StVZO §54).
- Ce faisceau électrique reconnait à l'aide de la connexion No. 12 de la prise 13 pôles lorsque qu'une
3x
caravane/remorque est accouplée. Dans le socle de la fiche de la caravane/remorque il convient de relier
cette connexion avec la connexion de masse No. 3.
- Afin d'éviter l'endommagement du module C2, il ne peut être connecté sur chaque côté de la remorque /
caravane qu'une charge maximale de 21W en clignotants.
- Le fonctionnement du module C2 peut être contrôlé en branchant une remorque/caravane (ou boîte test) et
en indiquant une direction avec une lampe clignotante dévissée. Les autres lampes clignotantes clignotent
alors plus rapidement. (Attention: une boîte test où ne sont utilisés que les témoins de contrôle comme
1x
charge, ne peut être utilisé dans ce cas.)
UK
13-pole wiring-harness kit with C2-module.
- In this wiring-harness kit, the C2 module is used instead of a flasher relay with a C2 light failure sensor. A
defective indicator of the car or/and caravan/trailer is stated by a quicker flashing of the other indicator lights
(Following the european directive 76/756/EEC §4.5.8. and StVZO §54).
- This wiring kit recognizes when a trailer/caravan is connected with the connection Nr. 12 of the 13 pole
socket. In the plug of the trailer/caravan, this connection has to be connected with the earth (connection Nr.
3).
- In order to avoid an overload of the C2 module, a maximum of 21W in indicator lights can be connected on
each side.
- The functioning of the C2-module can be tested by connecting the trailer/caravan (or a test-box) and
switching on the indicator lights with a removed indicator light. The other indicator lights will flash quicker.
(ATTENTION: a test-box on which only LED's are being used, c an not not be used in this case).
1x
13-polige kabelsets met C2-module.
NL
- In deze kabelset wordt de C2-module toegepast in plaats van een knipperlichtrelais met C2
controlelampje. Een defekt knipperlicht van voertuig en/of aanhanger wordt aangegeven door het versneld
knipperen van de overige knipperlichten (volgens Europese richtlijn 76/756/EEC §4.5.8. en StVZO §54).
- Deze set herkent door middel van aansluiting Nr.12 van de 13-polige stekkerdoos wanneer een aanhanger
/ caravan aangesloten is. In de stekker van de aanhanger/caravan moet deze aansluiting met de massa
(Nr.3)worden doorverbonden.
- Om overbelasting van de C2-module te voorkomen mag op de aanhanger per zijde maximaal 21W aan
knipperlichten worden aangesloten.
- De werking van de C2-module kan getest worden door een aanhanger (of testkast) aan te sluiten en met
een losgedraaid knipperlicht richting aan te geven. De andere knipperlichten knipperen nu snel.
(LET OP: een testkast waar uitsluitend LED's als belasting gebruikt worden, kan hiervoor niet worden
gebruikt.)
©
ECS Electronics bv 2002
