Stappen
1. Verwijder de vijf schroeven (M2x4) waarmee de onderplaat aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
2. Draai de twee geborgde schroeven (M2x6) los waarmee de onderplaat aan de palmsteun- en toetsenbordeenheid is bevestigd.
3. Wrik de onderplaat los van de opening tussen de onderplaat en de palmsteun- en toetsenbordeenheid en ga verder naar de zijkanten
om de onderplaat te openen.
4. Til de onderplaat weg van de palmsteun- en toetsenbordeenheid.
De onderplaat plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

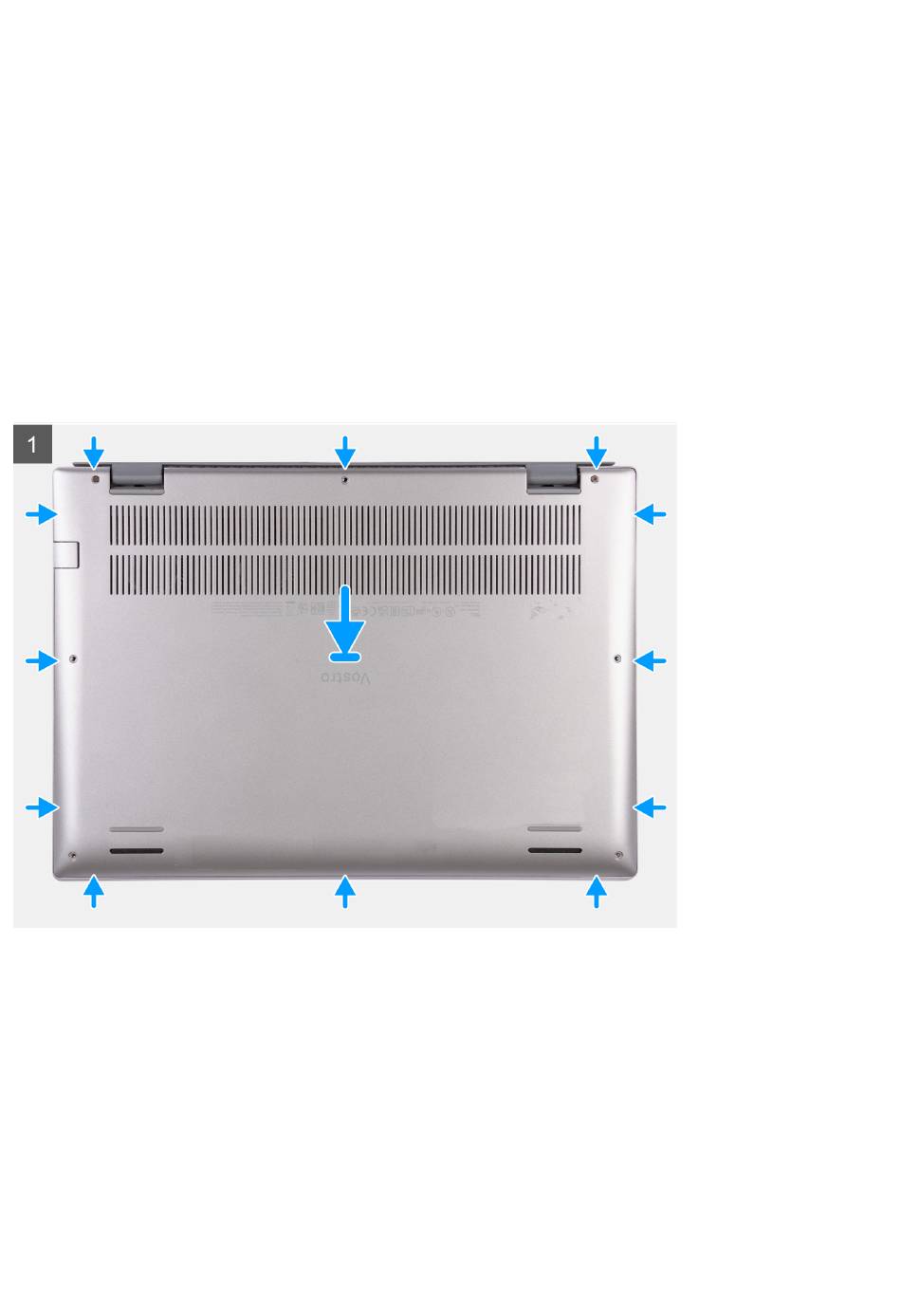

De volgende afbeelding(en) geeft/geven de locatie van de onderplaat aan en biedt/bieden een visuele weergave van de
installatieprocedure.
Onderdelen verwijderen en plaatsen
13
