7. Schuif de universele headsetpoort voorzichtig weg om de I/O-kaart van de palmsteun- en toetsenbordeenheid te verwijderen.
De I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

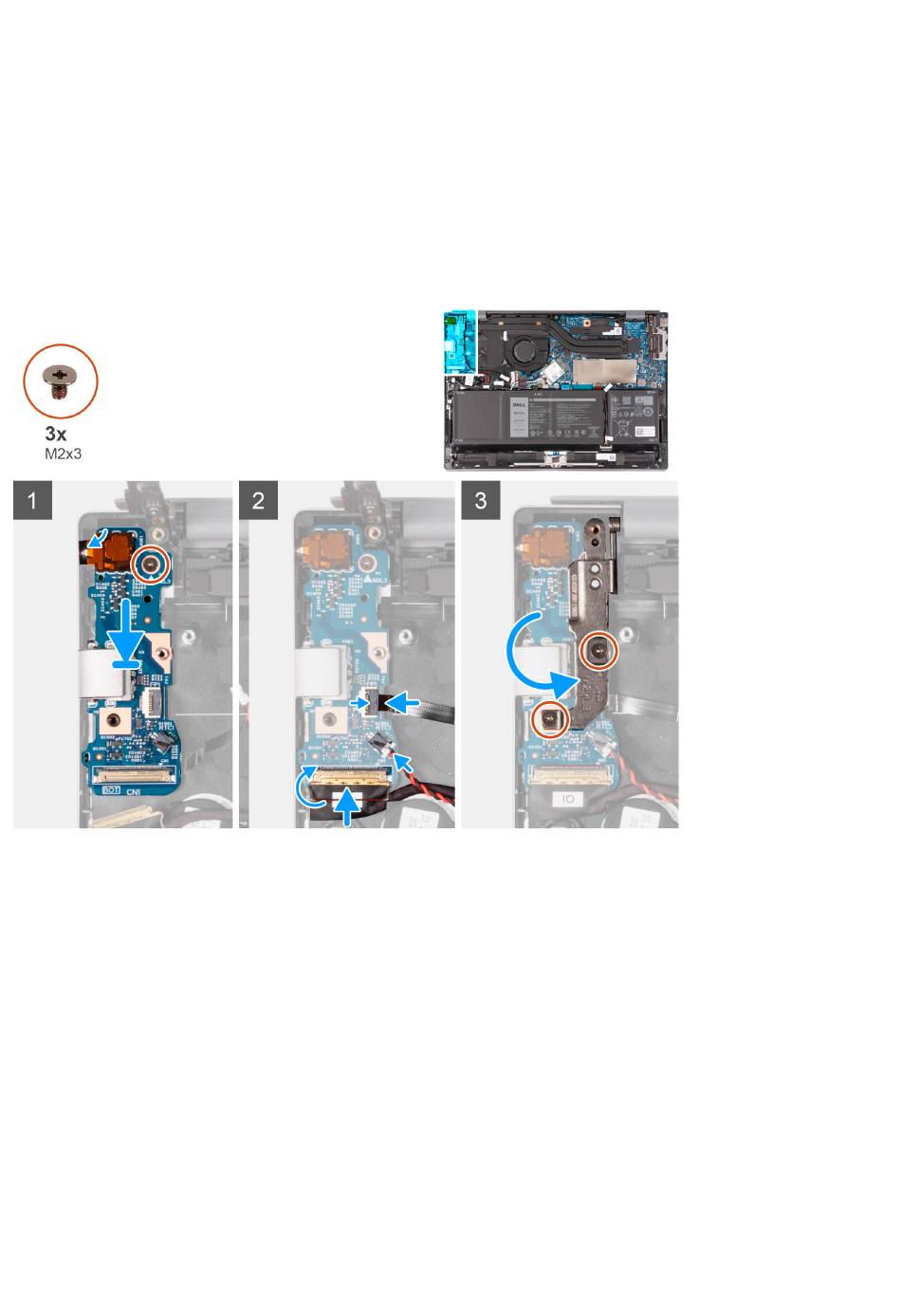

De volgende afbeelding(en) geeft/geven de locatie van de I/O-kaart aan en biedt/bieden een visuele weergave van de
installatieprocedure.
Stappen
1. Lijn de poorten op het I/O-paneel uit met de slots op de polssteun- en toetsenbordeenheid.
2. Lijn het schroefgat op I/O-kaart uit met het schroefgat op de palmsteun- en toetsenbordeenheid.
3. Plaats de schroef (M2x3) terug waarmee de I/O-kaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Sluit de kabel van de I/O-kaart aan op de connector op de I/O-kaart en sluit de vergrendeling om de kabel te vast te zetten.
5. Sluit de kabel van de knoopbatterij op de I/O-kaart aan.
6. Sluit de kabel van de aan/uit-knop met optionele vingerafdruklezer aan de connector op de I/O-kaart en sluit de vergrendeling om de
kabel vast te zetten.
7. Sluit het linkerbeeldschermscharnier en lijn de schroefgaten op het linkerbeeldschermscharnier uit met de schroefgaten in de
palmsteun- en toetsenbordeenheid.
8. Plaats de twee schroeven (M2x3) terug waarmee het linkerbeeldschermscharnier aan de palmsteun- en toetsenbordeenheid wordt
bevestigd.
Vervolgstappen
1. Plaats de linkerventilator.
2. Installeer de onderplaat.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
Onderdelen verwijderen en plaatsen
41
