2 Installeer de Energy Meter op een DIN-rail in de verdeelkast.
3 Zoek de leidingen voor de stroommeting in de verdeelkast.
4 Sluit de leidingen aan op de ABL Energy Meter.
J Let daarbij op de toegelaten aansluitdoorsnede en het
aanhaalmoment van de schroefklemmen (zie 'Technische
gegevens' op pagina 22).
J Bij een 3-fasen-stroomnet sluit u de fasedraden L1, L2 en
L3 en de nuldraad N volgens het aansluitschema aan op de
ABL Energy Meter.
J Bij een enkelfase-stroomnet sluit u de fasedraad L1 en de
nuldraad N volgens het aansluitschema aan op de ABL
Energy Meter.
Aanduiding
Uitleg
L1, L2, L3
Fasedraad
N
Nuldraad
OUT
Meteruitgang, verbruikerszijde
IN
Meteringang, netzijde
Daarmee is de elektrische aansluiting voor de rechtstreekse stroommeting voltooid. In de volgende stap moet de datacommunicatie
met de Controller worden ingericht (zie 'Databekabeling van de ABL Energy Meter' op pagina 15).
12
Mechanische en elektrische installatie

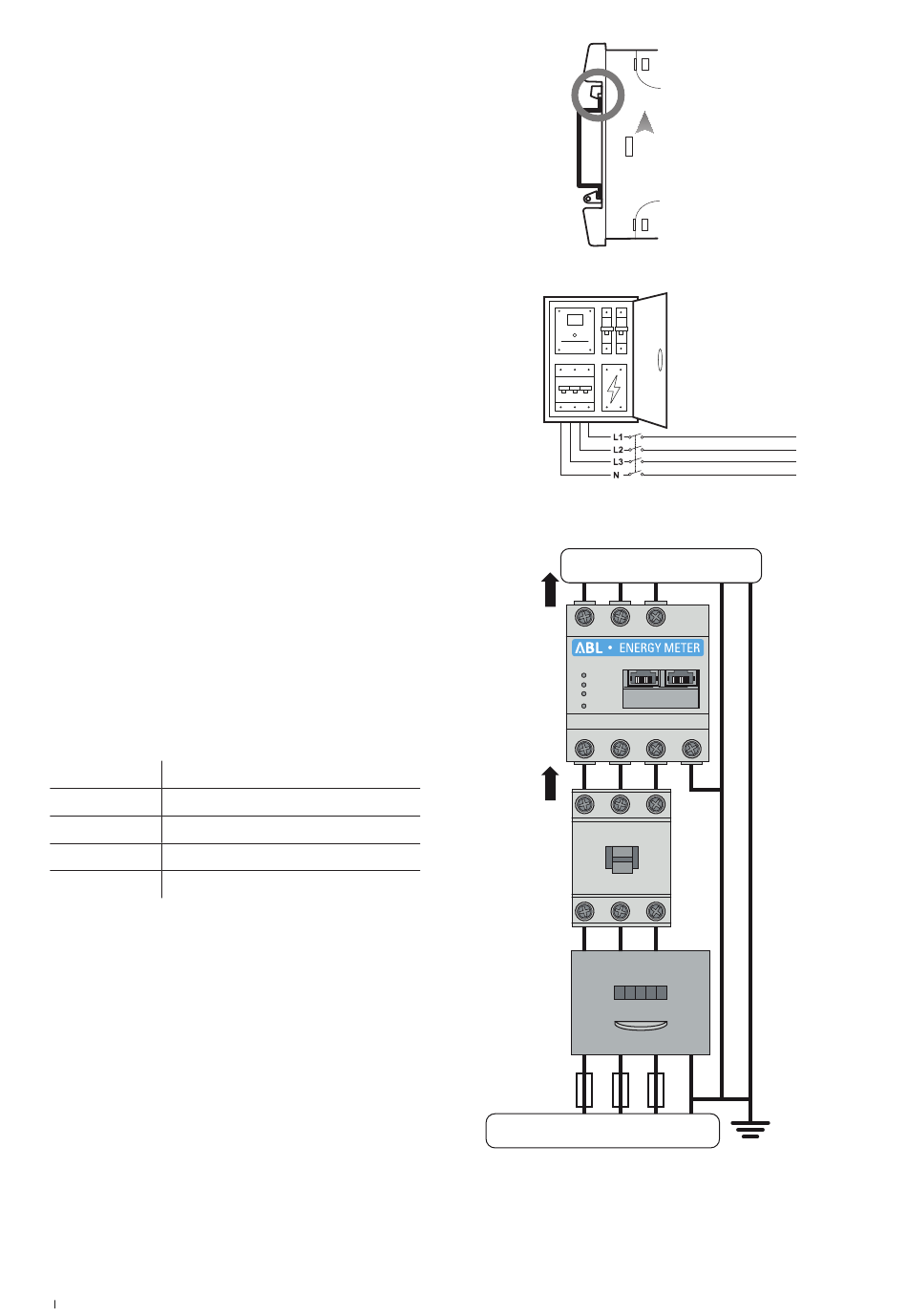

Aansluitvoorbeeld directe meting
Verbruiker
L1
L2
OUT
L1
L2
ABL Energy Meter
LAN
als meter voor net-
STATUS
en teruglevering
NETWORK
SERIAL BUS
RESET
L1
L2
L1
L2
IN
Installatieautomaat
L1
L2
Energiemeter van
energiebedrijf
L1
L2
Meterzekering
3 × 63 A
Openbaar stroomnet 230 / 400 V
L3
L3
LAN
L3
N
L3
N
L3
L3
N
