12 Exploded view en reserveonderdelen
De delen van de luchtverwarmer worden getoond in de figuur 22. De onderstaande tabel beschrijft elk onderdeel en toont het
juiste artikelnummer voor een vervangend onderdeel.

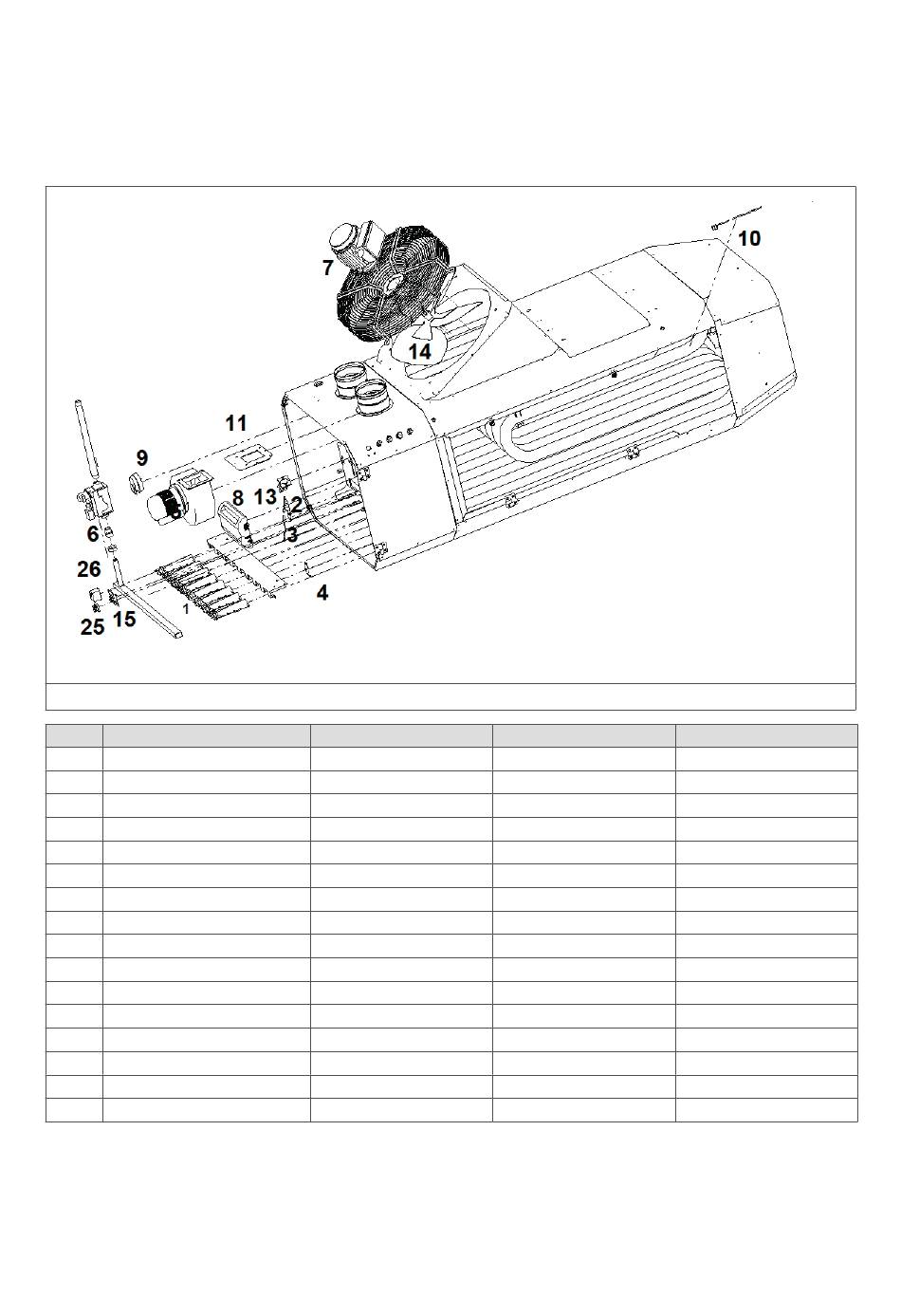

Figuur 22 - Exploded view van de DXC60-100
Nr.
Beschrijving
1
Brander
2
Ontstekingselektrode
3
Ontstekingskabel
4
Ionisatie-elektrode
5
Branderventilator
6
Gasklep
7
Systeemventilator
8
Branderautomaat (EBM966)
9
Drukschakelaar
10
Temperatuur sensor warmtewisselaar
11
Set pakkingmateriaal
13
Selectieschakelaar
14
Ventilatorblad
15
Display print
25
Gelijkrichter
26
Relais
30
DXC60
IB3204
GA3400
IB3929
GA3402
GA4516
GA3314
IP4811
GY5901
IB3904
GY3935
GA6716
GD5284
IK4212
GY5902
GY3921
IK5200
DXC80
IB3204
GA3400
IB3929
GA3402
GA4516
GA3314
IP4801
GY5901
IB3911
GY3935
GA6716
GD5284
IK4214
GY5902
GY3921
IK5200
DXC100
IB3204
GA3400
IB3929
GA3402
GA4517
GA3314
IP4813
GY5901
IB3904
GY3935
GA6716
GD5284
IK4223
GY5902
GY3921
IK5200
