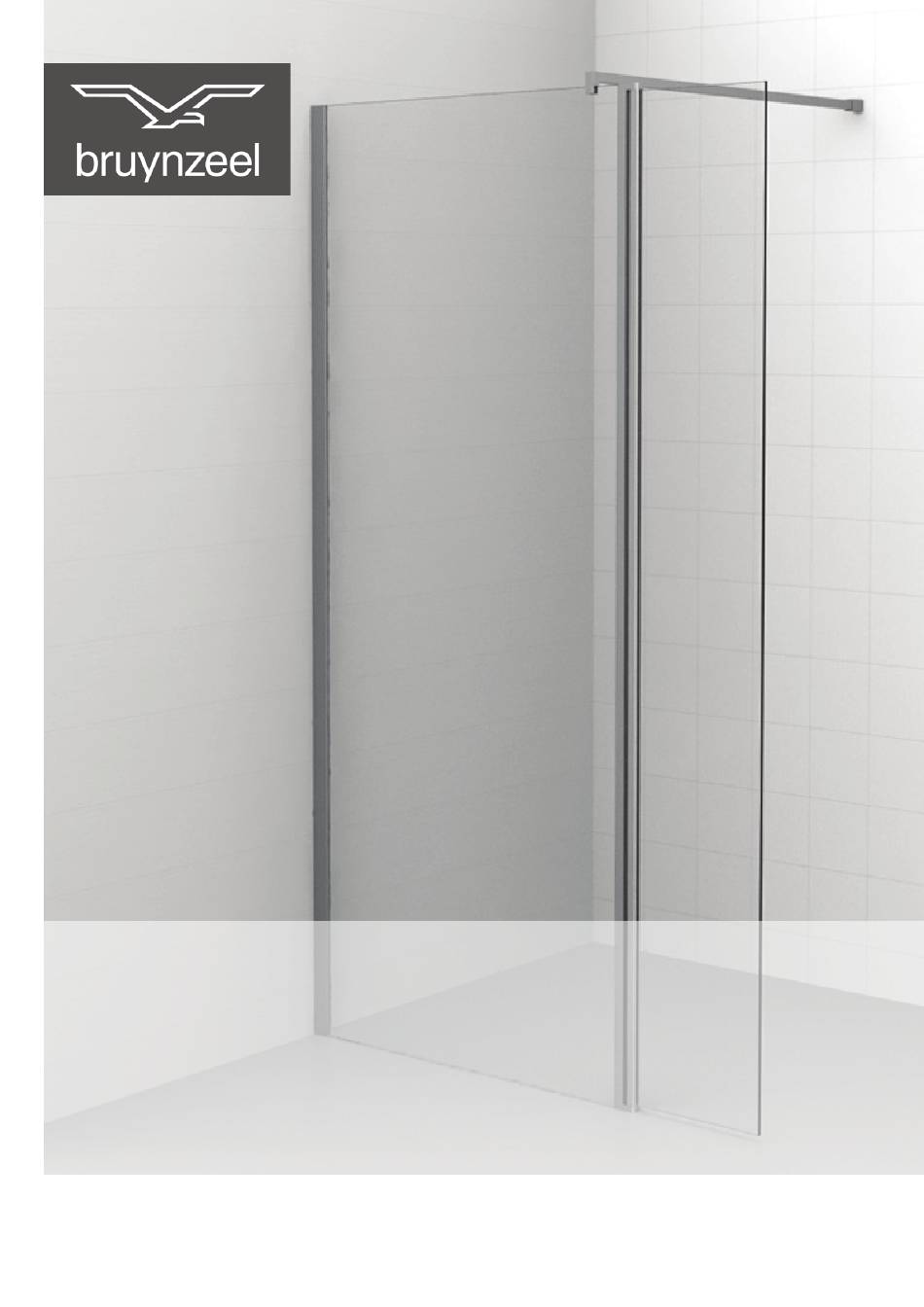

taro
handleiding inloopdouche
Controleer vóór montage of het product compleet en vrij van beschadigingen is. Mocht u een gebrek constateren, neem
Controleer vóór montage of het product compleet en vrij van beschadigingen is. Mocht u een gebrek constateren, neem
dan contact op met uw Bruynzeeldealer. De leverancier is niet aansprakelijk voor beschadigingen die na montage worden
dan contact op met uw Bruynzeeldealer. De leverancier is niet aansprakelijk voor beschadigingen die na montage worden
geconstateerd.
geconstateerd.
Lees vóór montage de complete handleiding goed door.
Lees vóór montage de complete handleiding goed door.
De afbeeldingen in deze handleiding kunnen licht afwijken van uw product, afhankelijk van de uitvoering.
De afbeeldingen in deze handleiding kunnen licht afwijken van uw product, afhankelijk van de uitvoering.
Advertenties
Gerelateerde Handleidingen voor BRUYNZEEL TARO
Samenvatting van Inhoud voor BRUYNZEEL TARO
- Pagina 1 Controleer vóór montage of het product compleet en vrij van beschadigingen is. Mocht u een gebrek constateren, neem Controleer vóór montage of het product compleet en vrij van beschadigingen is. Mocht u een gebrek constateren, neem dan contact op met uw Bruynzeeldealer. De leverancier is niet aansprakelijk voor beschadigingen die na montage worden dan contact op met uw Bruynzeeldealer.
-
Pagina 2: Installatievoorschrift
INSTALLATIEVOORSCHRIFT • Houd bij het voorbereiden van de badkamer en het plaatsen van de Taro inloopdouche de maatvoering aan volgens onderstaande plattegrond. De Taro inloopdouche heeft een stelbereik van 15 mm en is niet inkortbaar. • De Taro inloopdouche is geschikt voor zowel installatie op een douchebak als plaatsing rechtstreeks op de (tegel)vloer. -
Pagina 3: Benodigde Gereedschappen
BENODIGDE GEREEDSCHAPPEN Ø6 mm Ph 2 2 pers. Taro onderdelenset TRO603: muurprofiel (J) + strip (G) bypack SOL501 MOD672 SOL651 FLX503 SOL501 (4x) SOL651 (1x) MOD651 MOD121 ST4x40 mm SOL501 M4x10 mm Vk MOD673 SOL664 (3 mm) SOL661 (4 mm) FLX503 TRO602: montage bypack... - Pagina 4 Binnen Binnen Buiten ST4x30 mm Vk Monteer de scharnierbracket C aan de onderkant met een schroef ST4x30 mm. Voorzie de scharnierkap (D / E) van een druppel kit en monteer deze aan de onderzijde van de scharnierstijl. Binnen Buiten Ø6 mm SOL501...
- Pagina 5 Binnen Binnen Buiten Buiten Buiten Water Binnen Binnen Buiten A. Schuif het glas in het muurprofiel J. B. Druk de glasmontagestrip G aan de binnenzijde tussen de ruit en het muurprofiel. Gebruik eventueel een blok en een hamer om de strip voorzichting in het profiel te tikken. TIP: Maak het glasprofiel G nat met water en een beetje afwasmiddel om het monteren gemakkelijker te maken. C. Plaats de scharnierafdichting H in het aluminium profiel met de flap aan de binnenzijde van het paneel. ST4x30 mm vk A. Zet het draaibare paneel met het draaipunt op de scharnierbracket. B. Monteer de bovenste scharnierbracket B met een schroef ST4x30 mm en plaats daarna de kap A.
- Pagina 6 MOD121 20 mm Ø6 mm SOL501 MOD672 SOL651 ST 4x40 mm • Bepaal afstand L (binnenzijde glas tot muur). • Kort de muursteun MOD121 in op lengte L - 15 mm (let op dat u niet het uiteinde met het schroefgat afzaagt). •...
- Pagina 7 SOL664 (3 mm) SOL661 (4 mm) A. Draai de stelschroef van de glasklem MOD673 aan met inbussleutel SOL661 (4 mm). B. Bepaal de definitieve positie van de glaswand. C. Draai de stelschroef van de muurbracket MOD672 vast met inbussleutel SOL664 (3 mm). FLX503 Optie Binnen Buiten Monteer (indien gewenst) de dorpelstrip I op het draaibare paneel met de zachte flap aan de binnenzijde. Plaats de afdekkap FLX503 op het muurprofiel.
-
Pagina 8: Onderhoud
Kit de douchewand af langs de buitenzijde. Leg een doorlopende kitlijn langs het muurprofiel en onderzijde van de douchewand. Kit de glaswand ook aan de binnenzijde af op de aansluiting met de vloer. Laat de kit goed drogen (kijk op de verpakking voor de benodigde droogtijd) voordat u gebruik maakt van de douche. ONDERHOUD • Wij adviseren om de douche direct na gebruik droog te maken met een wisser en daarna met een droge doek. Hiermee voorkomt u kalkaanslag.
