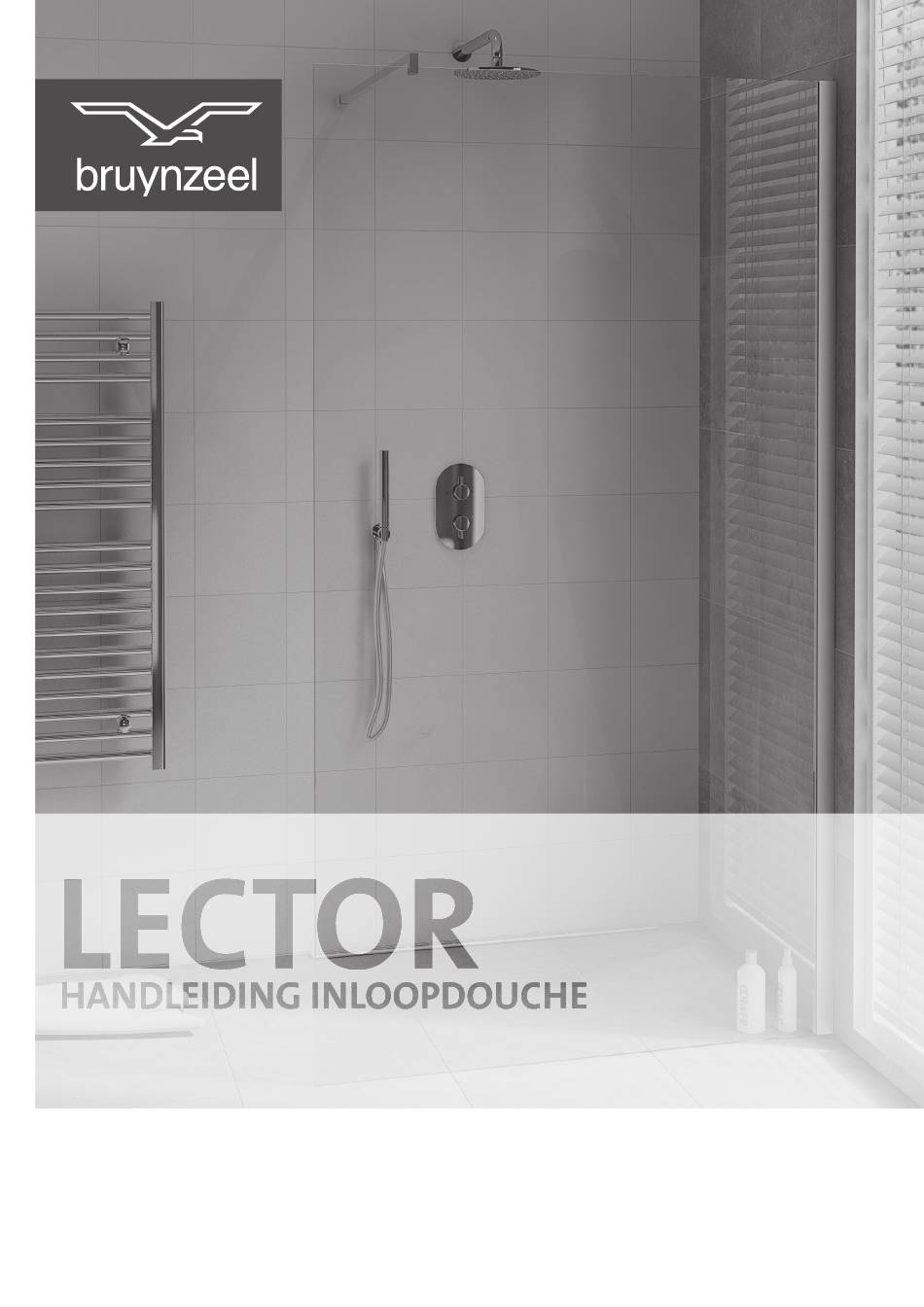

LECTOR
HANDLEIDING INLOOPDOUCHE
Controleer vóór montage of het product compleet en vrij van beschadigingen is. Mocht u een gebrek constateren, neem
dan contact op met uw Bruynzeeldealer. De leverancier is niet aansprakelijk voor beschadigingen die na montage worden
geconstateerd.
Lees vóór montage de complete handleiding goed door.
De afbeeldingen in deze handleiding kunnen licht afwijken van uw product, afhankelijk van de uitvoering.
Advertenties
Gerelateerde Handleidingen voor BRUYNZEEL LECTOR
Samenvatting van Inhoud voor BRUYNZEEL LECTOR
- Pagina 1 LECTOR HANDLEIDING INLOOPDOUCHE Controleer vóór montage of het product compleet en vrij van beschadigingen is. Mocht u een gebrek constateren, neem dan contact op met uw Bruynzeeldealer. De leverancier is niet aansprakelijk voor beschadigingen die na montage worden geconstateerd. Lees vóór montage de complete handleiding goed door.
-
Pagina 2: Installatie
INSTALLATIE Plaats de Lector inloopdouche direct op de tegelvloer of op een bijpassende maat douchebak. Zorg in alle gevallen voor een ondergrond die vlak en waterpas is. Voer de installatie bij voorkeur uit met twee personen. LET OP: het meegeleverde bevestigingsmateriaal is uitsluitend geschikt voor massieve (stenen) muren. Bij (holle) gipswanden dient u zelf voor geschikt bevestigingsmateriaal te zorgen. - Pagina 3 Inloopdouche met muurprofiel - Pagina 4 t/m 6 Inloopdouche vrijstaand - Pagina 7 & 8 280730K 280733K 280742K 280750K 280753K 280768K 280731K 280734K 280743K 280751K 280754K 280769K 280732K 280735K 280744K 280752K 280755K 280770K Inloopdouche vrijstaand met plafondsteun - Pagina 9 & 10 280736K 280739K 280759K...
- Pagina 4 Montage met muurprofiel LET OP X gemeten vanaf buitenzijde muurprofiel SOL069 + 200 189 X = max. 120cm Ø6 mm SOL651 (4x) ST4x50 mm SOL501 (4x) 1 a 2 cm SOL069 Houd een afstand van 1 a 2 cm tot de Zorg ervoor dat de lange zijde van het rand bij plaatsing op een douchebak.
- Pagina 5 Montage muursteun (200 189) SOL501 MOD672 Ø6 mm SOL651 ST4x50 mm Meten vanaf binnenzijde glas SOL664 (3 mm) MOD673 MOD671 L - 15 mm SOL661 (4 mm) MOD671 Montage plafondsteun (200 192) SOL097 SOL091 SOL091 (max. 275 cm) SOL064 SOL097 SOL664 (3 mm) SOL064...
- Pagina 6 Montage zijscherm (280 220) SOL227 SOL111 LET OP Kit het muurprofiel alleen aan de buitenzijde. Kit de glaspanelen aan zowel de binnen- als buitenzijde. De kit zorgt voor de uiteindelijke verbinding met de vloer. Laat de kit 24 uur drogen alvorens de douche te gebruiken.
- Pagina 7 Monteer de vrijstaande douchewand Montage vrijstaand op een bijpassende douchebak (1a) of SOL227 direct op de vloer (1b of 1c). 1b) Plaatsing op rubbers SOL227. De onderzijde van de douchewand moet hierbij worden afgekit. 1c) Plaatsing op vloerblokjes SOL098. De onderzijde van de douchewand wordt niet afgekit, er blijft een spleet tussen vloer en glas.
- Pagina 8 SOL664 SOL664 (3 mm) (3mm) MOD673 MOD671 SOL092 Zorg dat de zijde met de “clean glass coating” naar binnen is gericht. SOL661 (4mm) SOL099 SOL661 (4 mm) LET OP Kit de douchewand aan zowel de binnen- als buitenzijde. De kit zorgt voor de uiteindelijke verbinding met de vloer.
- Pagina 9 Bij installatie van de wand rechtstreeks Montage vrijstaand met op de vloer (zonder douchebak) zijn er 2 plafondsteun mogelijkheden: 1b) Het blokje SOL098 wordt bevestigd dmv de dubbelzijdige tape, die al op de onderzijde is aangebracht. 1c) Het blokje SOL098 wordt rechtstreeks in de vloer geschroefd.
- Pagina 10 SOL664 Bij een ongelijke ondergrond (3 mm) kunnen de rubber plaatjes SOL227 gestapeld worden. SOL227 SOL653 (4x) SOL518 (4x) SOL097 Zorg dat de zijde met de “clean glass coating” naar binnen is gericht. SOL091 SOL097 SOL664 (3 mm) Ø6 mm SOL064 SOL501 (4x) SOL653 (4x)
- Pagina 11 SOL889...
- Pagina 12 CLEAN GLASS COATING De glaspanelen van de Lector inloopdouche zijn voorzien van “CLEAN GLASS COATING”. Deze coating vult de microporiën van het glas, waardoor vocht en vuil zich minder makkelijk aan het glas hechten. Om de douche mooi te houden blijft regelmatig onderhoud echter noodzakelijk. Vermijd hierbij het gebruik van schurende en/of agressieve schoonmaakmiddelen.
