27. geheugenmodulesleuf (DIMM2)
29.connector ventilator vloeistofkoeling van processor
(MID_FAN1)
31. connector voeding processor (CPU PWR1)
33. geheugenmodulesleuf (DIMM3)

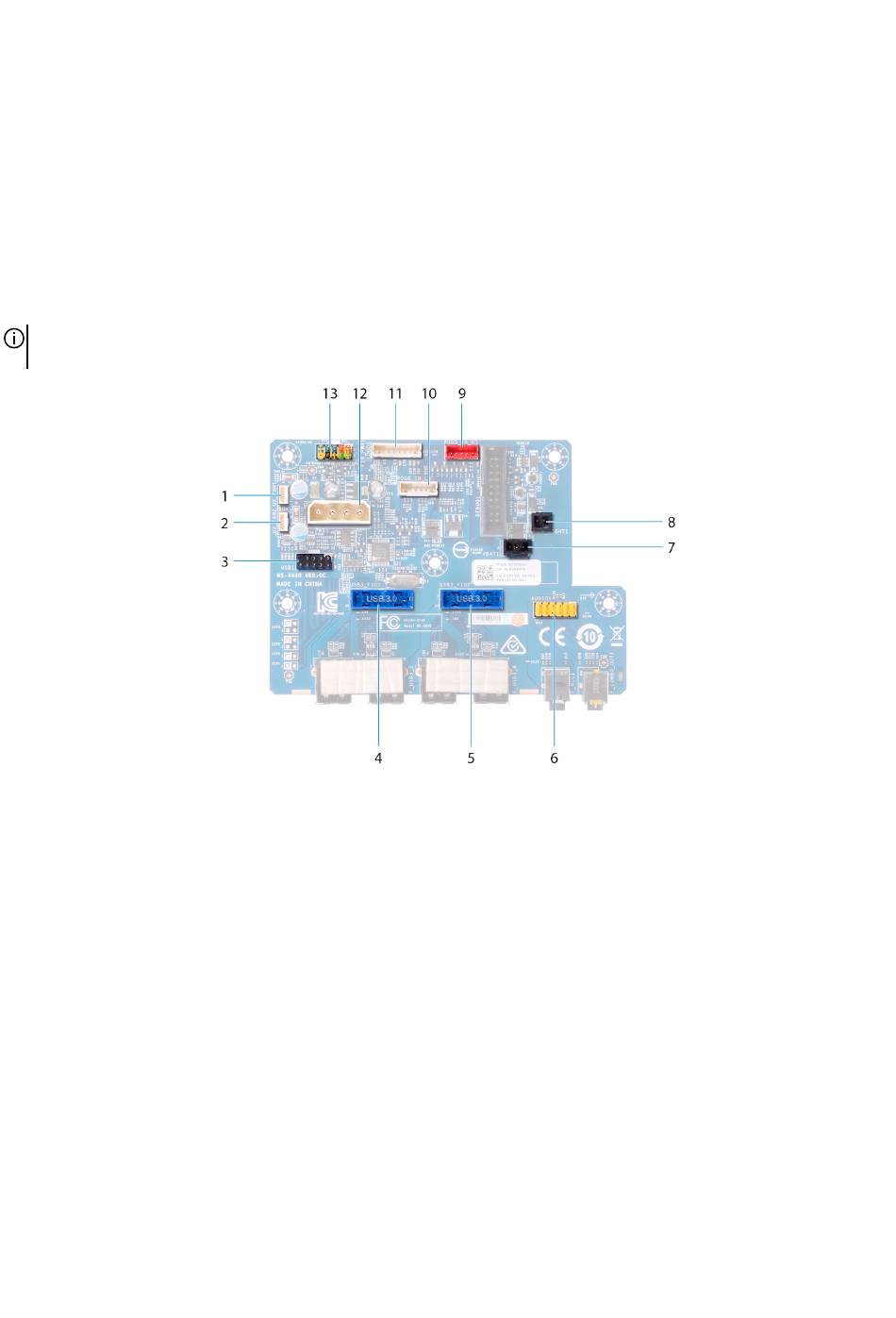

Onderdelen I/O-kaart
OPMERKING: De locatie van de connectoren kan verschillen, afhankelijk van de selecties die u hebt gemaakt op het moment
van aankoop.
1. Connector ventilator (U2_FAN1)
3. USB-connector (USB1)
5. connector I/O voor (USB3_FIO2)
7. connector batterij verlichting I/O-toegankelijkheid achterzijde
(VBAT1)
9. connector theatre-verlichting rechts (POGO_IN_R1)
11. connector logokaart (LOGO1)
13. connector I/O-beheer voor (FIO_PWR1)
28. geheugenmodulesleuf (DIMM1)
30.connector bovenste ventilator (TOP_FAN1)
32. connector pomp-ventilator vloeistofkoeling van processor
(PUMP_FAN1)
34. geheugenmodulesleuf (DIMM4)
2. Connector ventilator (U2_FAN2)
4. connector I/O voor (USB3_FIO1)
6. audioconnector (AUDIOIO1)
8. connector verlichting I/O-toegankelijkheid achterzijde
(PORCH_LIGHT1)
10. connector theatre-verlichting links (POGO_IN_L1)
12. connector voeding (PWR1)
