Wlan-Kaart; De Wlan-Kaart Verwijderen - Dell Optiplex 7090 Ultra Onderhoudshandleiding
Inhoudsopgave
WLAN-kaart
De WLAN-kaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u in uw apparaat gaat
werken.
2. Verwijder het apparaat uit de
Vaste standaard/In hoogte verstelbare Pro 1-standaard/Offset VESA-bevestiging/In hoogte verstelbare
Pro
2-standaard/Wandbevestiging.
3. Verwijder de kap.
Over deze taak

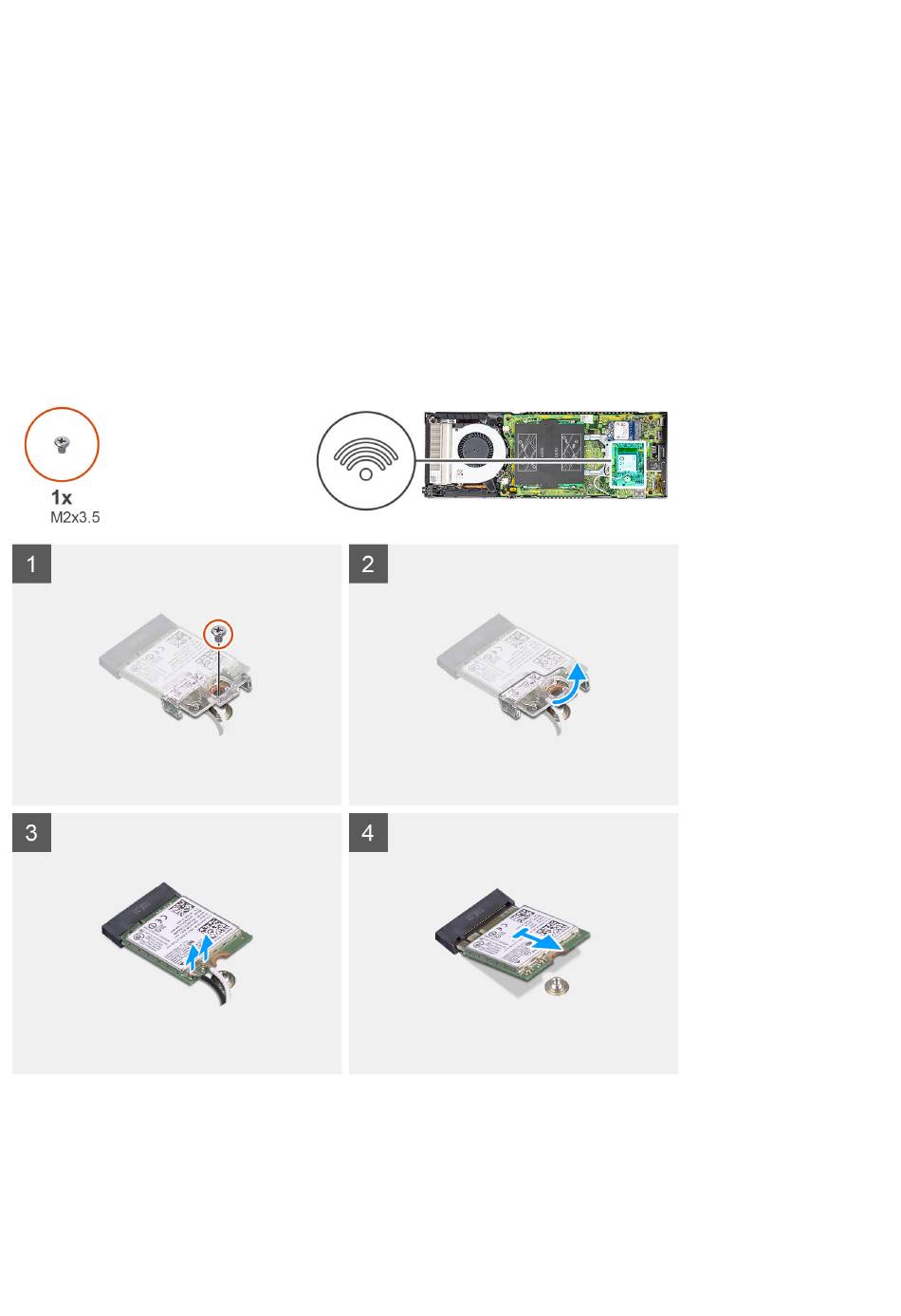

De afbeelding geeft de locatie van de WLAN-kaart aan en biedt een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de schroef (M2x3.5) waarmee de WLAN-beugel aan de systeemkaart is bevestigd.
2. Schuif en til de WLAN-beugel omhoog.
3. Ontkoppel de twee WLAN-antennekabels van de WLAN-kaart.
4. Til de WLAN-kaart op en schuif deze uit de WLAN-connector op de systeemkaart.
Onderdelen verwijderen en plaatsen
109
