Combinaison de soutien latéral et antérieur de l'appui-tête anatomique

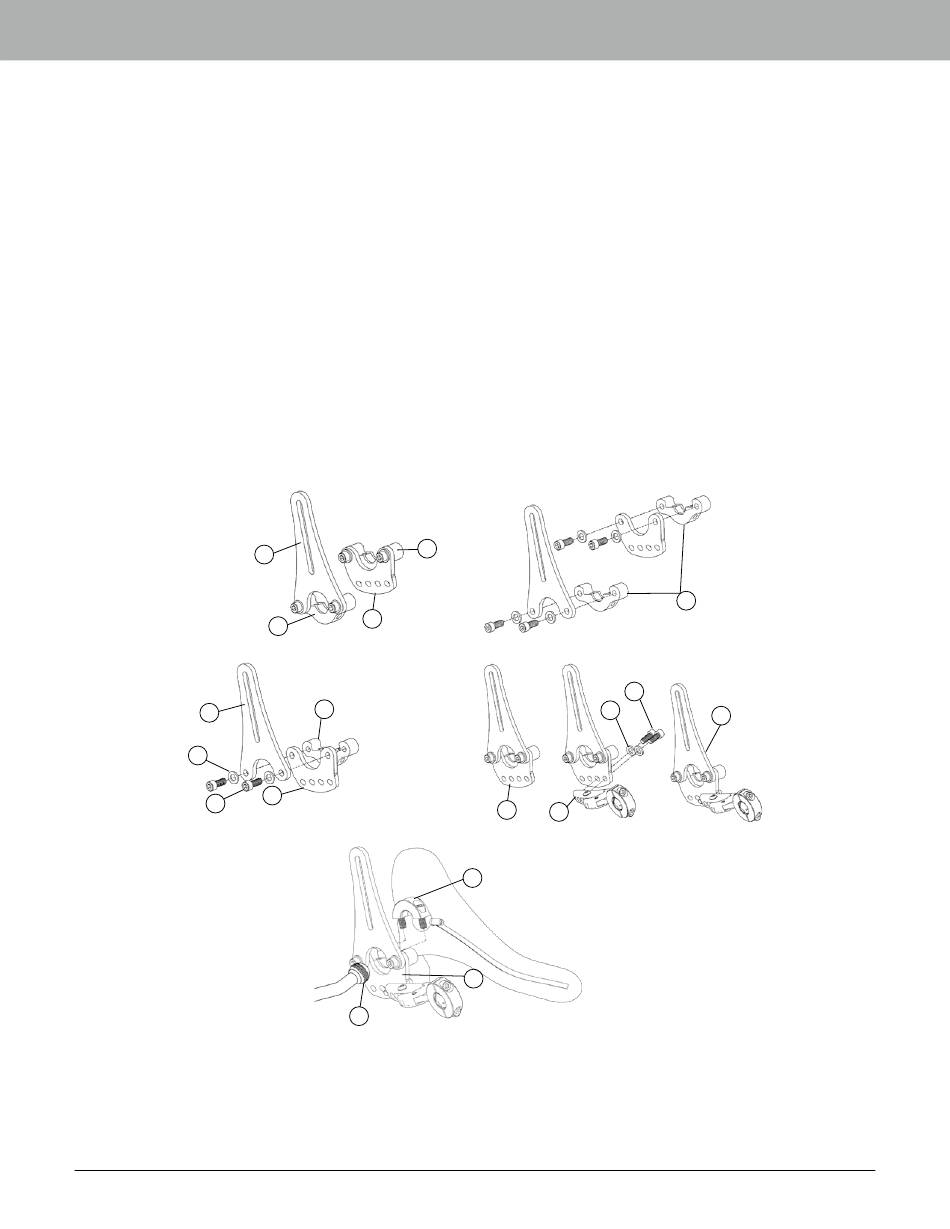

1. Déboulonnez les adaptateurs du collet du bas (Fig. 1, A) des plaques de l'interface (Fig. 1,B) et (Fig. 1,C)
comme indiqué en Fig. 2.
2. Retirez UN adaptateur du bas du collet (Fig. 2, A).
3. Voir Fig. 3. Revissez les pièces ensemble (Fig. 3, A), (Fig. 3, B) et (Fig. 3, C) en utilisant les boulons
(Fig. 3, D) et les rondelles (Fig. 3, E) et assurez-vous de bien les réassembler dans l'ordre indiqué.
Resserrez bien.
4. Voir Fig. 4. Fixez le support latéral escamotable (Fig. 4, A) à l'ensemble de plateau d'interface latérale /
antérieure (Fig. 4, B) en utilisant les boulons (Fig. 4, C) et les rondelles (Fig. 4, D). Montage terminé (Fig.
4, E). Resserrez bien. Le support latéral escamotable peut être monté soit à gauche soit à droite ou
utilisé en configurations unilatérale ou bilatérale.
5. Voir Fig. 5. Installez la rotule horizontale bien au centre (Fig. 5, A) entre la moitié supérieure du collet
(Fig. 5, B) et l'assemblage antérieur / latéral terminé (Fig. 5, C).
6. Voir page 17, étapes 5 à 9 pour l'assemblage du levier de la rotule CLF.
7. Voir page 15 pour l'installation de l'option de soutien antérieur.
