Combinatie van gevormde omvattende voorwaartse delen en laterale ondersteuning.

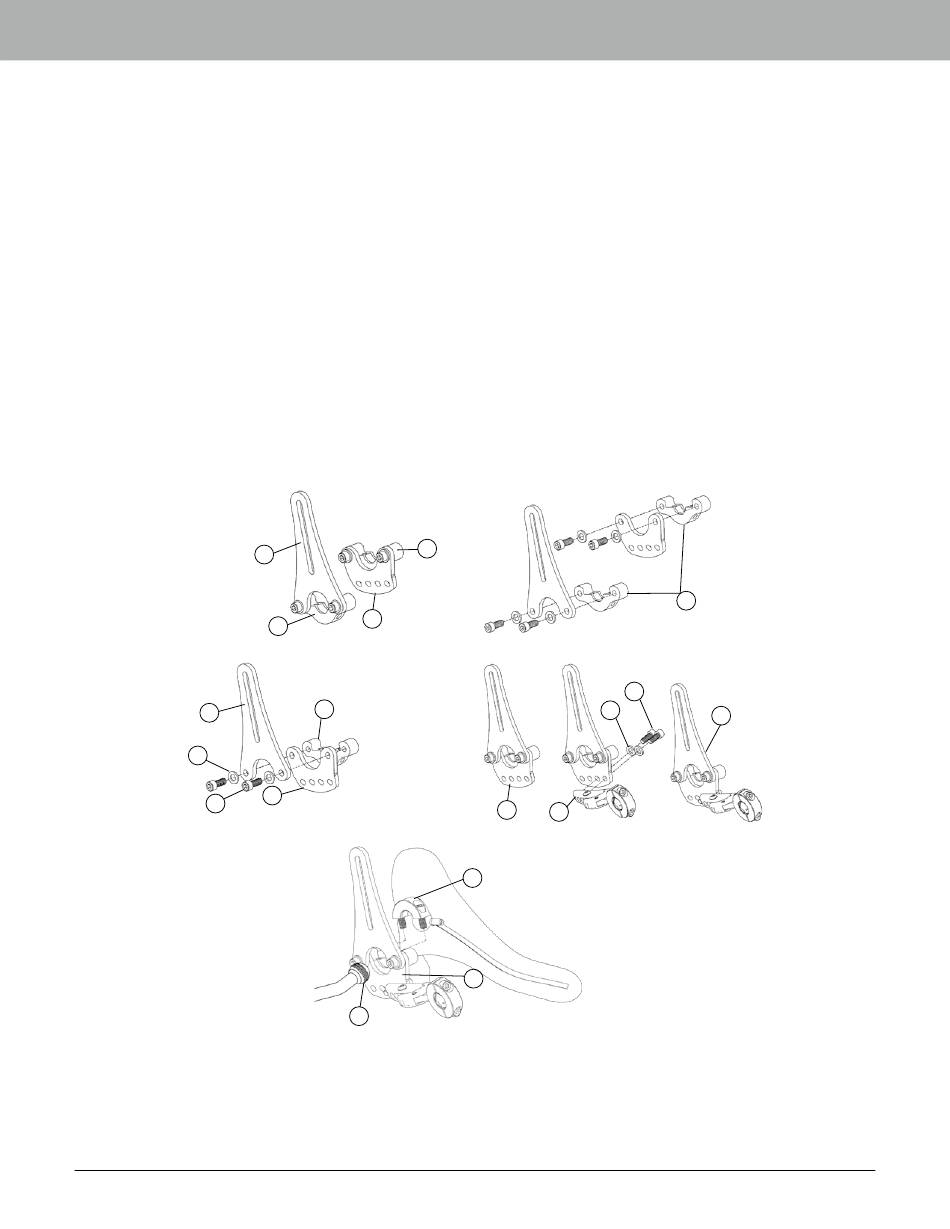

1. Schroef de adapters aan de onderzijde van de borgring los (Fig. 1, A) van de interfaceplaat (Fig. 1, B) en
(Fig. 1, C) zoals getoond in Fig. 2.
2. Maak EEN adapter helemaal los (Fig. 2, A).
3. Zie Fig. 3. Schroef onderdelen (Fig. 3, A), (Fig. 3, B) en (Fig. 3, C) vast door middel van moeren (Fig. 3,
D) en ringen (Fig. 3, E). Let er goed op dat u de getoonde volgorde aanhoudt. Draai stevig aan.
4. Zie Fig. 4. Bevestig de zwenkbare laterale beugel (Fig. 4, A) aan de voorwaartse/laterale interfaceplaat
(Fig. 4, B) door middel van moeren (Fig. 4, C) en ringen (Fig. 4, D). Volledig gemonteerd (Fig. 4, E).
Draai stevig aan. De zwenkbare laterale beugel kan aan de linker of rechterzijde worden bevestigd of
gebruikt worden in unilaterale of bilateralre configuraties.
5. Zie Fig. 5. Klem de horizontale bal gelijkelijk (Fig. 5, A) tussen de bovenste helft van de borgring (Fig. 5,
B) en de volledig in elkaar gezette voorwaartse/ laterale opbouw (Fig. 5, C).
6. Zie pagina 17, stappen 5-9 voor montage van gezichtsondersteunende onderdelen en balstang.
7. Zie pagina 15 voor bevestiging voorwaartse ondersteuningsoptie.
