BEKOMAT
®
16 CO

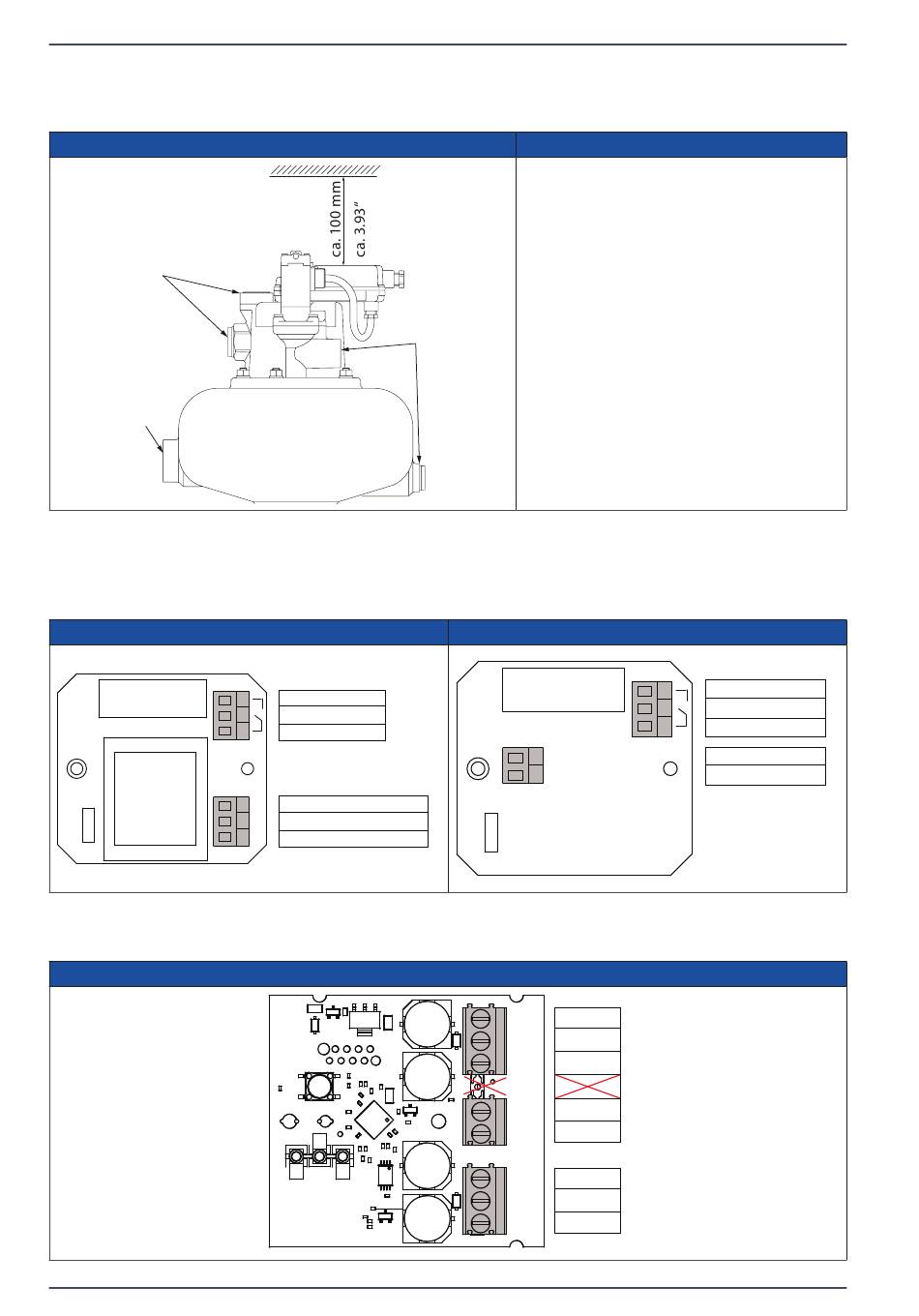

4.6 Opstellingsmaten
G3/4
(3/4" NPT)
G1
(1" NPT)
4.7 Aansluitschema's
4.7.1 Printplaat netvoeding
Afbeelding printplaat VAC
4.7.2 Stuurprintplaat
18 | 60
Vertaling van de originele installatiehandleiding en gebruiksaanwijzing
Afbeelding
G1/2
Normally Open (NO)
Common (CO)
Normally Closed (NC)
Protective earth conductor (PE)
PE
N
Neutral conductor (N)
L
Phase (L)
Afbeelding
Beschrijving / Verklaring
Bij de opstelling voldoende vrije ruimte voor
montage boven het bovenste deel van de kap
voorzien, opdat de LEDs zichtbaar zijn en de
TEST-knop kan worden ingedrukt.
Afbeelding printplaat VDC
Spanningsvoeding
1.0
+24V
van de printplaat
1.1
0V
netvoeding
2.0
OT1
niet bezet
2.1
2.2
INP1
Externe test
2.3
0V
3.0
0V
+24V
3.1
Magneetklep
3.2
OT2
Normally Open (NO)
Common (CO)
Normally Closed (NC)
24V+
24V-
