BEKOMAT
®
16 CO

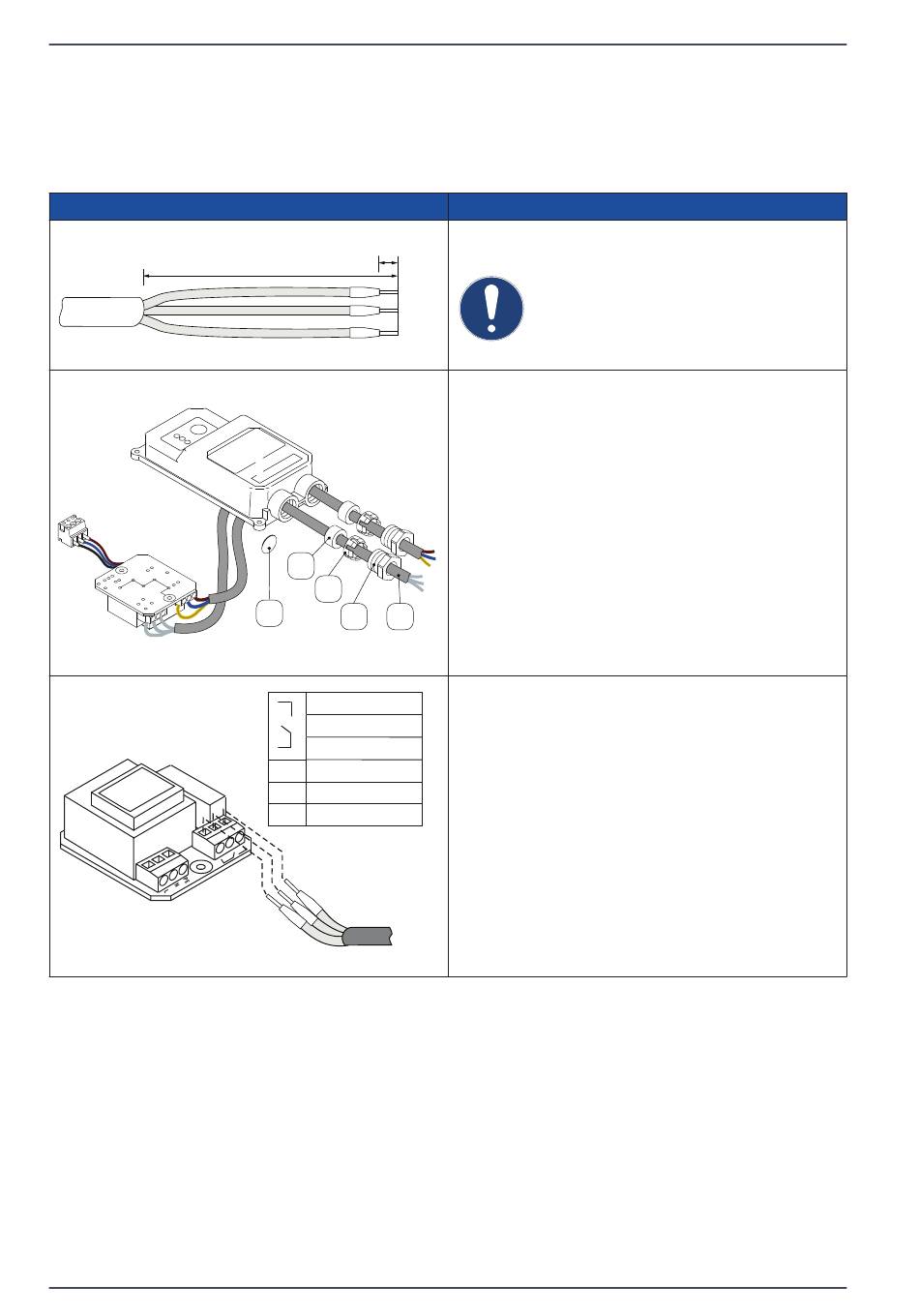

7.2.2 Aansluiting potentiaalvrij contact
De BEKOMAT
beschikt over een potentiaalvrij contact op de printplaat netvoeding. Via dit contact kan een
®
stoormelding worden weergegeven aan een besturing op afstand.
Afbeelding
30 | 60
Vertaling van de originele installatiehandleiding en gebruiksaanwijzing
6 mm (0.23")
60 mm (2.36")
4
5
8
6
J
Normally Open (NO)
Common (CO)
Normally Closed (NC)
PE
Schutzleiter (PE)
N
Neutralleiter (N)
L
Phase (L)
Beschrijving / Verklaring
1. De 2/3-aderige kabel van het potentiaalvrije contact
voorbereiden (afhankelijk van de toepassing).
Als naast het potentiaalvrije contact ook de
externe TEST moet worden aangesloten, dan
moet voor de aansluiting een 4/5-aderige
kabel worden gebruikt (afhankelijk van de
toepassing).
2. De stofbeschermschijf [8] eruit nemen.
3. De componenten van de kabeldoorvoer [4, 5, 6] over
de kabel van het potentiaalvrije contact [J] schuiven
en de kabel in het bovenste deel van de kap leiden.
4. De kabel van het potentiaalvrije contact conform
aansluitschema aansluiten aan de printplaat
netvoeding.
