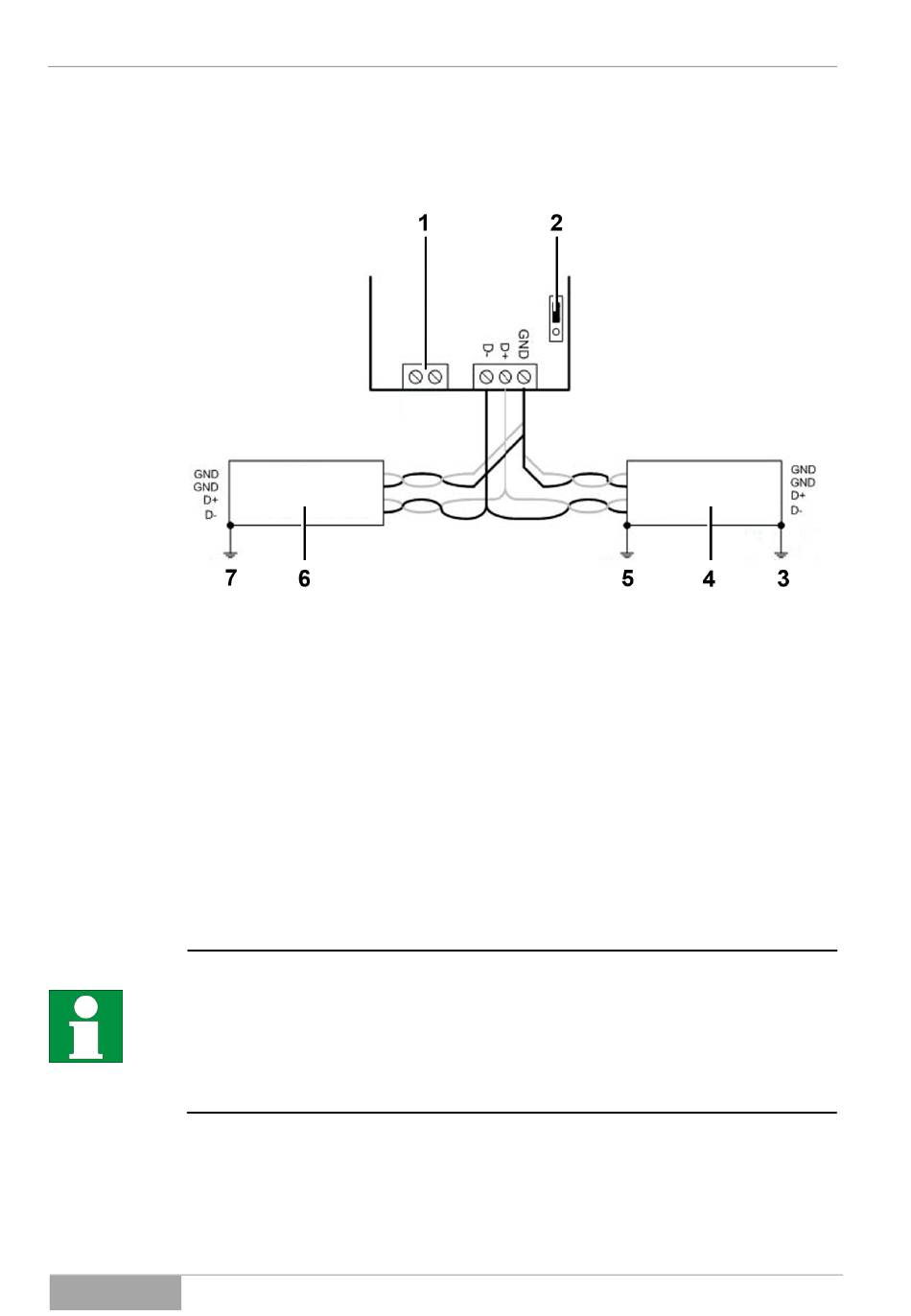

Afb. 8-3-3 – 4 RS 485 kaart aansluiten
Bij meerdere fotovoltaïsche omvormers wordt de RS 485 bus door de
afzonderlijke fotovoltaïsche omvormers geslepen. De busleidingen D-, D+ en
GND (toekomend en vertrekkend) worden parallel op de schroefklemmen van
de RS 485 kaart aangesloten. De afscherming van de buskabel mag telkens
slechts aan één einde met de PE (behuizing fotovoltaïsche omvormer)
verbonden worden.
Serie ES
DCII
Aansluiting op RS 485 kaart (meerdere fotovoltaïsche
omvormers)
Vrij
Jumper = OFF
Scherm op PE
4-aderige per twee ineengedraaide afgeschermde kabel
Scherm eenzijdig op PE
4-aderige per twee ineengedraaide afgeschermde kabel
Scherm eenzijdig op PE
(meerdere fotovoltaïsche omvormers)
Communicatie-interfaces
