9.5 SITRANS TS500
9.5
SITRANS TS500
9.5.1

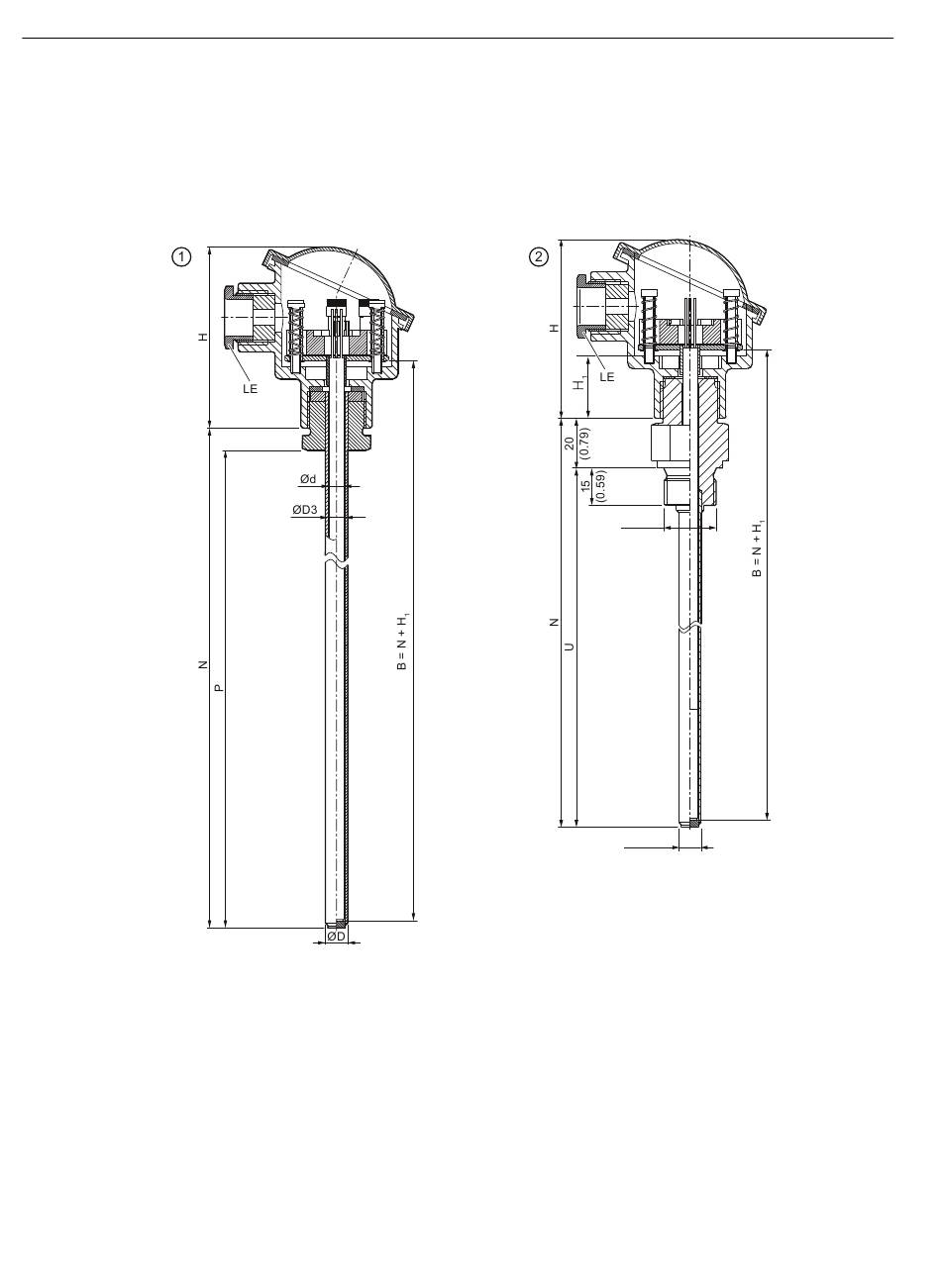

SITRANS TS500, typen 2 en 2N
①
②
B
∅d
∅D
∅D
∅D3
74
Type 2, pijpversie zonder procesaansluiting
Type 2N, pijpversie met inschroefnippel
Lengte van meetinzet
Buitendiameter van meetinzet
①
Bij
: Buitendiameter van bevestigingspunt (6
(0.24))
②
Bij
: Buitendiameter van procesaansluiting
Binnendiameter van beschermhuls
G 1/2"
9 (0.35)
H
Type Axx: 41 (1,61)
1
Type Bxx: 26 (1,02)
K
Penetratiediepte
LE
Kabelingang
N
Nominale lengte
P
Ruimte voor procesaansluiting
