9.5.11
SITRANS TS500, type SR, verkleinde dompelhuls met schroefdraad (7MC55..)
H
1
∅D
X
X
1

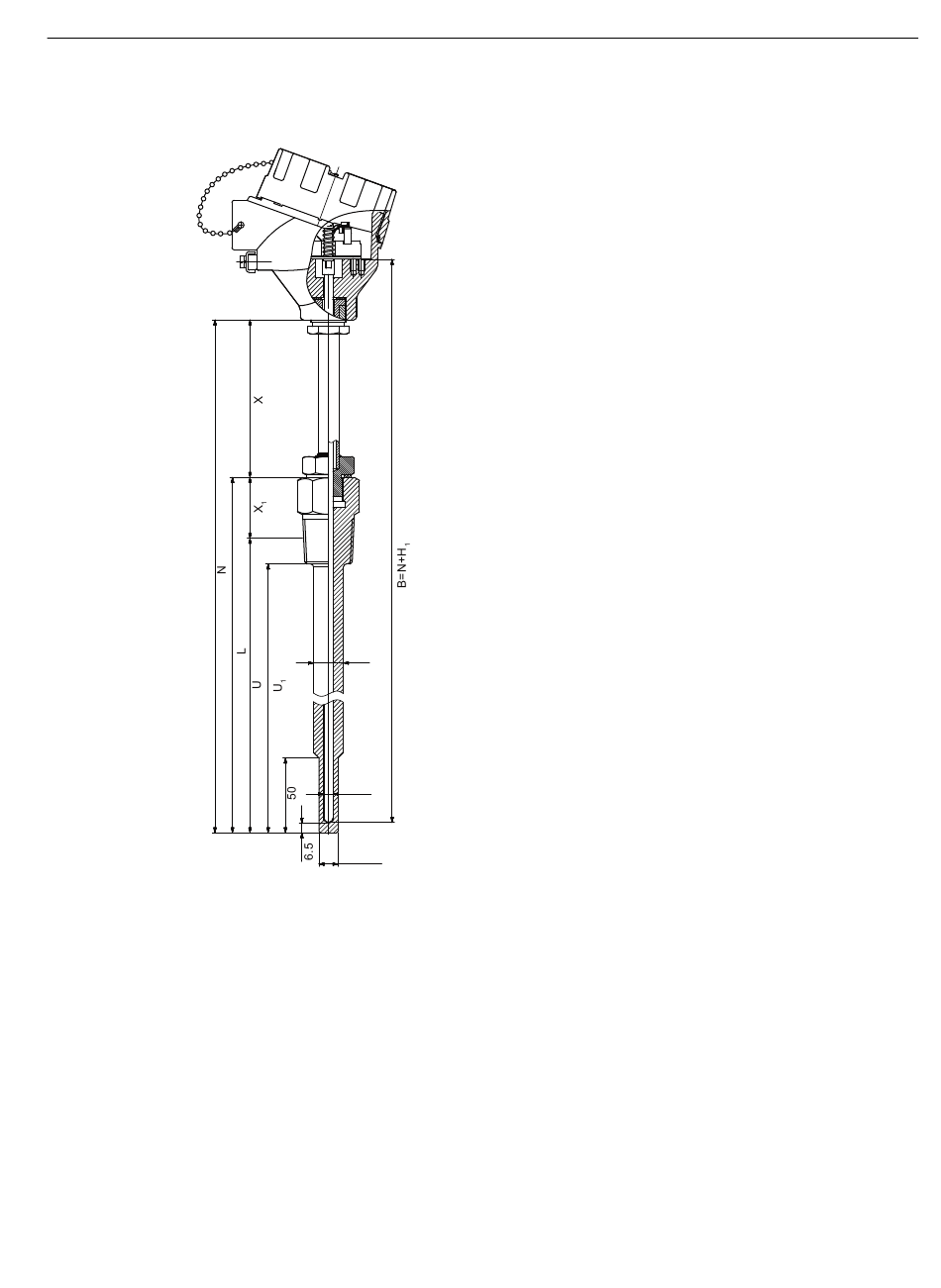

Afbeelding 9-15
TS100/TS200/TS300/TS500/TSinsert/TSthermowell
Beknopte bedieningshandleiding, 01/2018, A5E32897051-AD
ØD
Ø6.5
Ø12.7
Dikte kop onderzijde:
Type Axx = 41 (1,61)
Type Bxx = 26 (1,02)
Buitendiameter van procesaansluiting
Verlengstuk
Lengte vertraging
Maattekeningen SITRANS TS500, type SR, verkleinde dompelhuls met schroefdraad
(7MC55..)
9.5 SITRANS TS500
B
Lengte van meetinzet
N
Nominale lengte
U
Lengte van inzet
U
Niet-ondersteunde lengte
1
L
Lengte van dompelhuls
Maattekeningen
85
