GESLOTEN VERBRANDINGSSYSTEEM
Als u in een onlangs gebouwd, luchtdicht huis woont, dient u het gesloten verbrandingssysteem van de houtkachel te gebruiken.
Externe verbrandingslucht wordt via een ventilatiepijp door de muur of de vloer aangesloten.
We raden aan om een klep in de ventilatiebuis te plaatsen om condensatie in de oven en het buizensysteem te voorkomen
wanneer de oven niet in gebruik is. Het moet mogelijk zijn om de ventilatie pijp te sluiten met een klep, wanneer de kachel niet in
gebruik is. Het kan ook voordelig zijn om de buis voor de aansluiting voor verse lucht te isoleren.
Minimaal Ø 100 mm ventilatiepijp, maximale lengte: 6 m met maximaal één bocht.
Als u externe verbrandingslucht aan de achterkant wilt, moet u het gat in de bodem afdekken met de afdekplaat.
Belangrijk: wanneer de kachel is aangesloten met een buitenlucht aansluiting of een gesloten verbrandingssysteem, de
ventilatie pijp moet dan altijd open zijn, wanneer de kachel gebruikt wordt.
Ø170mm.
Date:
16-05-2017
Constructed/Changed by:
Area:
N/A
SCAN A/S
DK-5492 Vissenbjerg©
BESTAANDE SCHOORSTEEN EN PREFAB SCHOORSTEEN
Als u van plan bent om uw kachel op een bestaande schoorsteen aan te sluiten, dan is het een goed idee om een bevoegde
Scan-dealer of een lokale schoorsteenveger om advies te vragen. Hij kan ook worden geraadpleegd bij een eventuele renovatie
van de schoorsteen.
¬
Volg voor het aansluiten van een prefab schoorsteen, bestaande uit segmenten, de aansluitinstructies van de fabrikant
van het betreffende schoorsteentype
AANSLUITING TUSSEN KACHEL EN STALEN SCHOORSTEEN
De Scan-dealer of lokale schoorsteenveger kan worden geraadpleegd bij de keuze van het merk en type van uw stalen
F
schoorsteen. Deze past gegarandeerd bij de kachel.
Stove:
Scan 80
Name:
Material:
F ( 1 : 8 )
Articlenumber:
Weight:
C:\Working Folder\Designs\Scan 80\90580029.idw
Path:
10

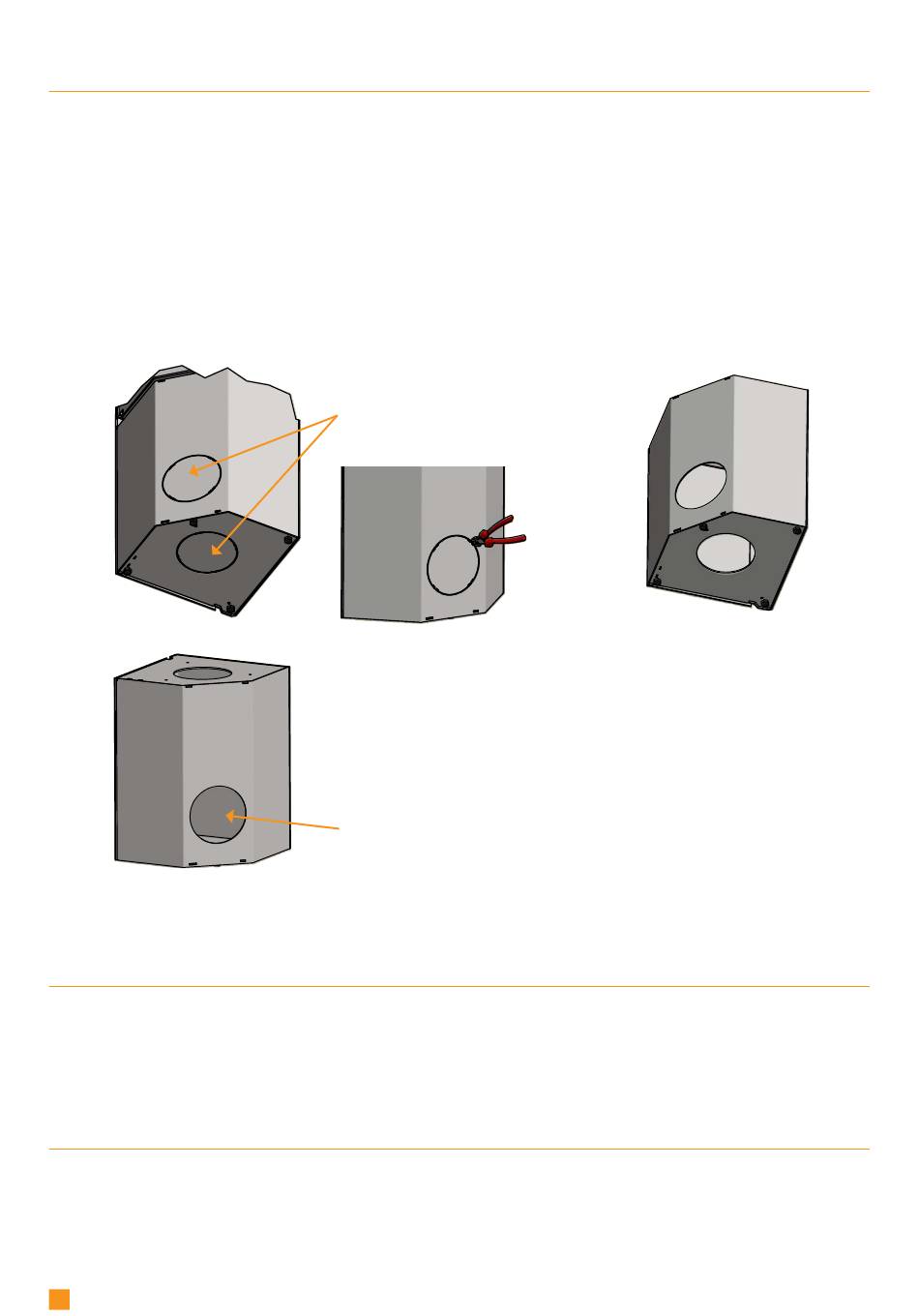

Als u externe verbrandingslucht
via de vloer of wand wilt, moet u
de afdekplaat verwijderen met
een snijtang
F
Drawing
90580029
number:
Stove:
Scan 80
jwa
G ( 1 : 8 )
Material:
F ( 1 : 8 )
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580029.idw
Path:
Externe verbrandingslucht
wordt aangesloten via
het aansluitstuk onder de
verbrandingskamer.
F
Ø170mm.
F ( 1 : 8 )
ekstern forbrændingsluft
Date:
Constructed/Changed by:
N/A
Area:
N/A
ekstern forbrændingsluft
Name:
Weight:
N/A
Area:
ekstern forbrændingsluft
Stove:
Scan 80
Name:
Material:
Weight:
N/A
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580029.idw
Path:
Drawing
16-05-2017
90580029
number:
jwa
SCAN A/S
DK-5492 Vissenbjerg©
Ø170mm.
Ø170mm.
G
Date:
16-05-2017
Constructed/Changed by:
N/A
SCAN A/S
DK-5492 Vissenbjerg©
Date:
16-05-2017
Constructed/Changed by:
N/A
Area:
SCAN A/S
DK-5492 Vissenbjerg©
G ( 1 : 8 )
Drawing
90580029
number:
jwa
G ( 1 : 8 )
Drawing
90580029
number:
jwa
G ( 1 : 8 )
