DEMONTAGE VAN HOUTEN PALLET
Controleer voorafgaand aan het plaatsen of de kachel onbeschadigd is.

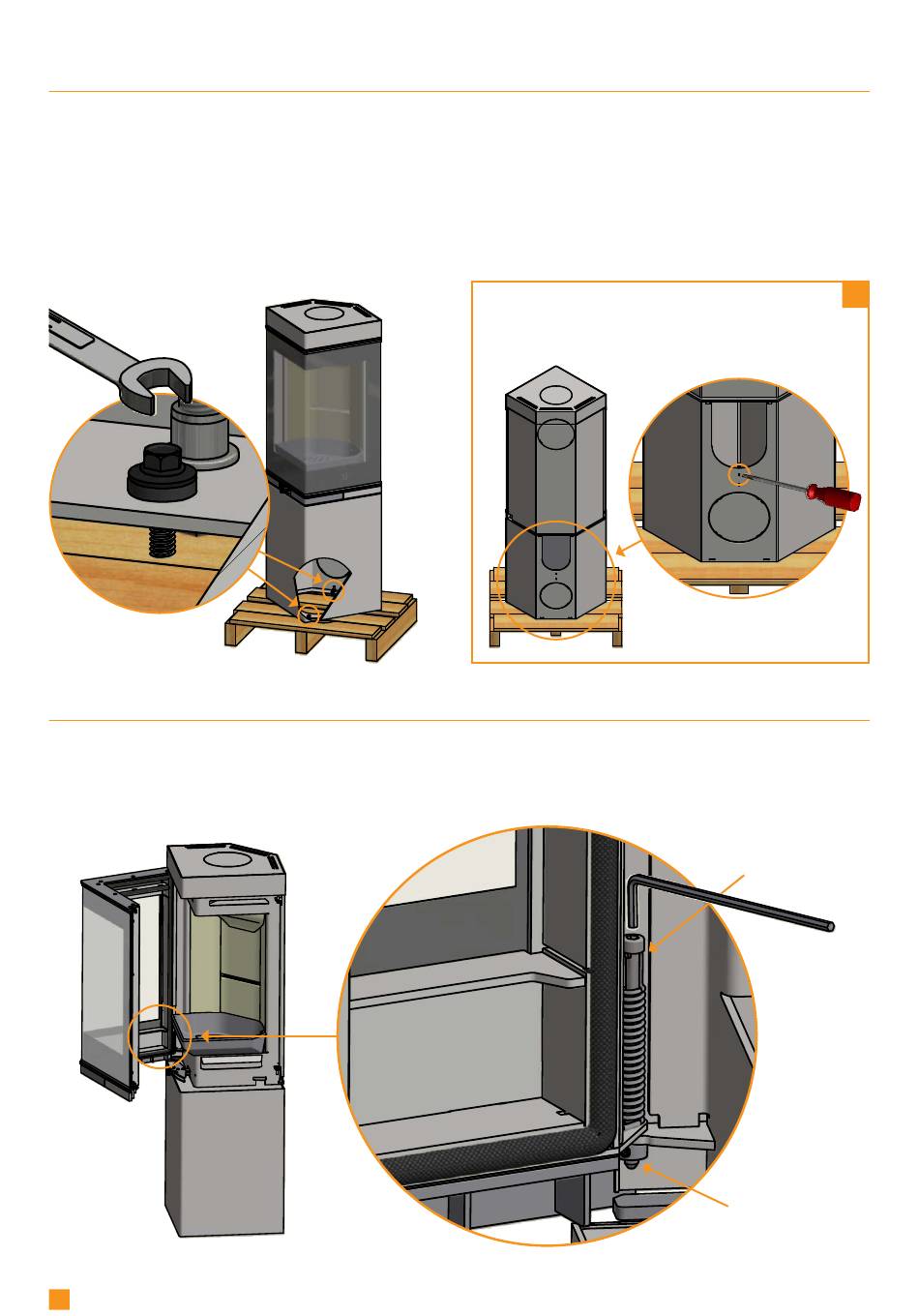

De kachel is aan de binnenkant met twee schroeven aan de pallet bevestigd.
Voor de Scan 80-2 en de 80-4, moet u de deur openen en de schroeven verwijderen.
Voor de Scan 80-1 en de 80-3, kunt u de schroeven (1) via de achterkant van de kachel bereiken.
A
NOTE: Raak het glas niet aan.
NOTE: De kachel moet van de pallet worden verwijderd door de schroeven te verwijderen. Sla niet op de pallet. Dit kan de kachel
beschadigen.
C ( 1:2 )
C
Scan 80
Stove:
DEUR (ZELF-SLUITEND)
Material:
De deur is geleverd zonder zelf sluitende functie.
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580025.idw
Path:
NB: Als u een zelfde sluitende deur wilt, kan de veer worden aangespannen door de lange schroef (in de veer) met de
inbussleutel (5 mm) rechtsom te draaien en tegelijkertijd de spitse schroef onderaan te zetten met een Allen sleutel (2,5 mm).
Drawing
90580025B
number:
KEN
C
N/A
Area:
C ( 1 : 2 )
12
A ( 0,13 : 1 )
Afmontering fra Palle
Name:
Afmontering fra Palle
Scan 80
Stove:
Name:
Material:
Weight:
N/A
Area:
Weight:
N/A
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580025B.idw
Path:
12-04-2021
Date:
Constructed/Changed by:
SCAN A/S
DK-5492 Vissenbjerg©
A
Verwijder de plaat aan de achterkant door de punt van
een platte schroevendraaier in de kleine sleuf onder de
plaat te steken en omhoog te drukken. De bovenste rand
van de plaat kan er nu uit worden gewipt
Drawing
C ( 1:2 )
10-05-2017
Date:
number:
jwa
Constructed/Changed by:
B ( 1:2 )
N/A
SCAN A/S
N/A
Area:
DK-5492 Vissenbjerg©
Drawing
90580025B
number:
KEN
A
Drawing
90580025
12-04-2021
Date:
number:
Constructed/Changed by:
KEN
SCAN A/S
DK-5492 Vissenbjerg©
Bagklap fjernes ved at løfte op og "vip
Afmontering fra Palle
Scan 80
Stove:
Name:
Material:
Weight:
Articlenumber:
N/A
C:\Working Folder\Designs\Scan 80\90580025.idw
Path:
Spitse schroef
Drawing
D ( 1 : 5 )
A
1
E
90580025B
Lange schroef
Area:
N/A
Dat
