ELECTRISCHE AANSLUITINGSINSTRUCTIES (BE)
Neem een erkend elektricien om een aansluitlijn te laten plaatsen
van 230-240 V. Deze elektriciteitslijn dient permanent aangesloten
te blijven met harde installatiedraad. Gebruik geen verlengsnoeren
of stekkers. Op de plaats waar u de spa gaat installeren voorzie best
een overschot van 5 m kabel, daar waar die uit de wachtbuis komt.
Alle elektrische leidingen naar een spa, dienen door een erkend elek-
tricien te gebeuren conform de geldende regels en wetgeving. Vraag
ook steeds een keuringscertificaat aan.
GELIEVE ER NOTA VAN TE NEMEN: Het aansluiten van een ver-
keerde netspanning, dit de waarborg doet vervallen. Om uw spa
aan te sluiten volg volgende instructies. Vergewis u er van dat de
hoofdschakelaar van de elektriciteits, af staat. Enkel uit te voeren
door gekwalificeerde personen.
1) Verwijder het toegangspaneel van de spa onder het
bedieningspaneel.
2) Om toegang te hebben tot de aansluitingen, verwijder het
deksel van de aansluitdoos.

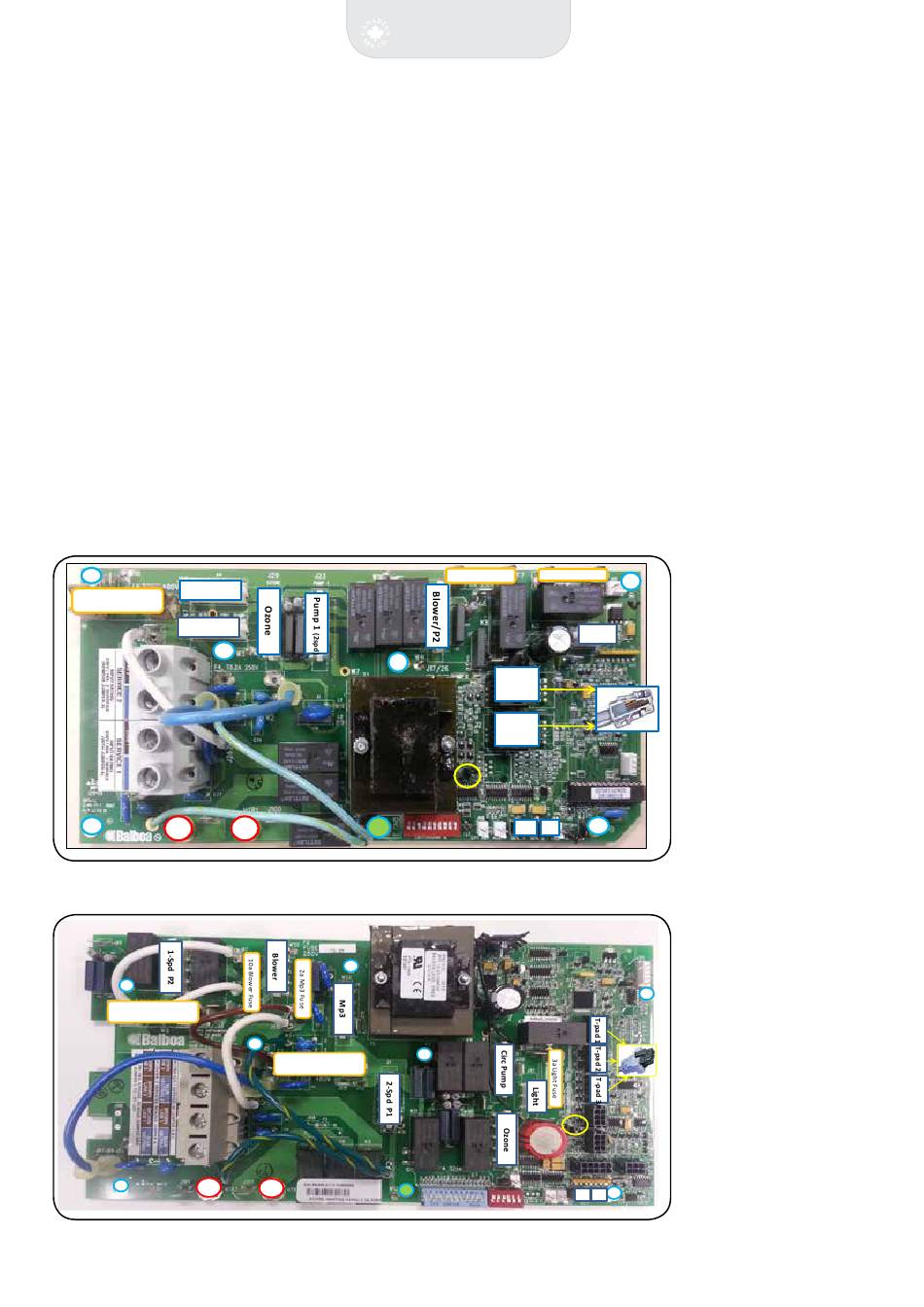

CPGS501z Circuit Board (Spa models: Toronto, Winnipeg, Halifax, Montreal, Yukon, Quebec)
S
Mp3
30a Pump 1 Fuse
Circ Pump
S
S
H2
NanGL2km
Circuit Board (Spa models: Alberta, Niagara, Thunder Bay, Victoria, Vancouver)
3
S
30
30a Pump 2 Fuse
S
H2
Gebruikershandleiding
Installatieverreisten
S
E
H1
S
S
30a Pump 1 Fuse
H1
E
3) Breng de voedingskabel doorheen de kabeldoorvoer en draai
deze zorgvuldig aan. Doe dit via een beschermingswachtbuis
(niet meegeleverd) tot aan de aansluitdoos.
4) Sluit de bedrading op de aansuitdoos aan. Alle bedrading dient
strak aangespannen te worden om schade te vermijden.
5) Plaats het deksel van de aansluitdoos terug. De elektrische
connecties zijn nu vervaardigd.
6) een groengekleurde aansluiting of aansluiting gemarkeerd met
"ground" bevind zich in de aansluitdoos, en dient aangesloten
te worden met een koperen draad van dezelfde sectie als de
andere draden van de stroomtoevoer, op een aardingspin of
aarding van uw zekeringskas, om het risico op electrocutie te
vermijden.
7) "KABELSCHOENEN" zijn bevestigd aan de buitenzijde van de
aansluitbox. Alle metalen onderdelen geinstalleerd binnen
een straal van 3 meter van uw spa dienen door middel van
een aardingsdraad van dezelfde sectie als uw toevoerkabels,
aangesloten te worden hierop.
3a Light Fuse
10a Blower Fuse
Light
J1A
J2A
Memory
J43
Reset
S
SA
SB
S
J91
SA SB
9
AdamMiller/Jan2013
AANSLUITBORD CODES:
E = 1 x Aardingsschroef
S
S = 6 x Standaard Schroef
H1 = verhitter aansluting '1'
H2 = Verhitter aansluiting '2'
SA = Sensor poort 'A'
SB = Sensor Poort 'B'
J1A = Topzijde Poort '1' -RJ Type plug
(telefoon aansluiting)
J2A = Topzijde Poort '2' -RJ Type plug
RJ Plug
(telefoon aansluiting)
ZEKERING: J91 = Zekering op 1 pin
schakelt de real time klok functie aan
(ML900), Zekering op 2 pin schakelt de
real time klok uit.
AANSLUITBORD CODES:
E = 1 x Aardingsschroef
S = 7 x Standaard Schroef
H1 = Verhitter aansluiting '1'
H2 = Verhitter aansluiting '2'
S
SA = Sensor Poort 'A'
SB = 2 x Sensor Poort 'B'
T-Pad 1/2/3 = Topzijde Poorten 1, 2 & 3
(Molex Connector)
ZEKERING:
J91 = Zekering op 1 pin schakelt de
real time klok functie aan (ML900),
Zekering op 2 pin schakelt de real time
klok uit.
