ELEKTRISCHE VEREISTEN VOOR EEN ZWEMSPA (EUROPE)
Uw zwemspa werkt op 230V 50Hz mono phase. Er zijn twee aansluit-
mogelijkheden waar de zwemspa mee werkt.
De minimaal verreiste stroomsterkte is 50 amp, In deze configu-
ratie zal de verhitter uitgeschakeld worden wanneer u de 4 pompen
aanzet.
De tweede mogelijkheid is dat de verhitter steeds gelijktijdig werkt
terwijl alle pompen op volle kracht draaien. Dit kan verkieselijk zijn
wanneer u de spa in oplucht gebruikt en eveneens in de winterperi-
ode. Met deze configuratie is 60 amp als stroomsterkte vereist.
De kabelsectie word meebepaald door de afstand vanaf uw zekering-
skast tot de aansluitdoos en de gekozen aansluitmogelijkheid ; Uw
elektricien kan u hierover juist adviseren, afhankelijk van uw situatie
en gewenste werkingsmethode.
Toegang
De zwemspa word geleverd als 1 geheel. Het geheel weegt ongeveer
1 Ton en kan niet ontmanteld worden. Omwille van deze reden hebt
u een kraan nodig of zware heftruck om de zwemspa te kunnen
afladen en te zetten op uw gewenste plaats.
NanswGL2km

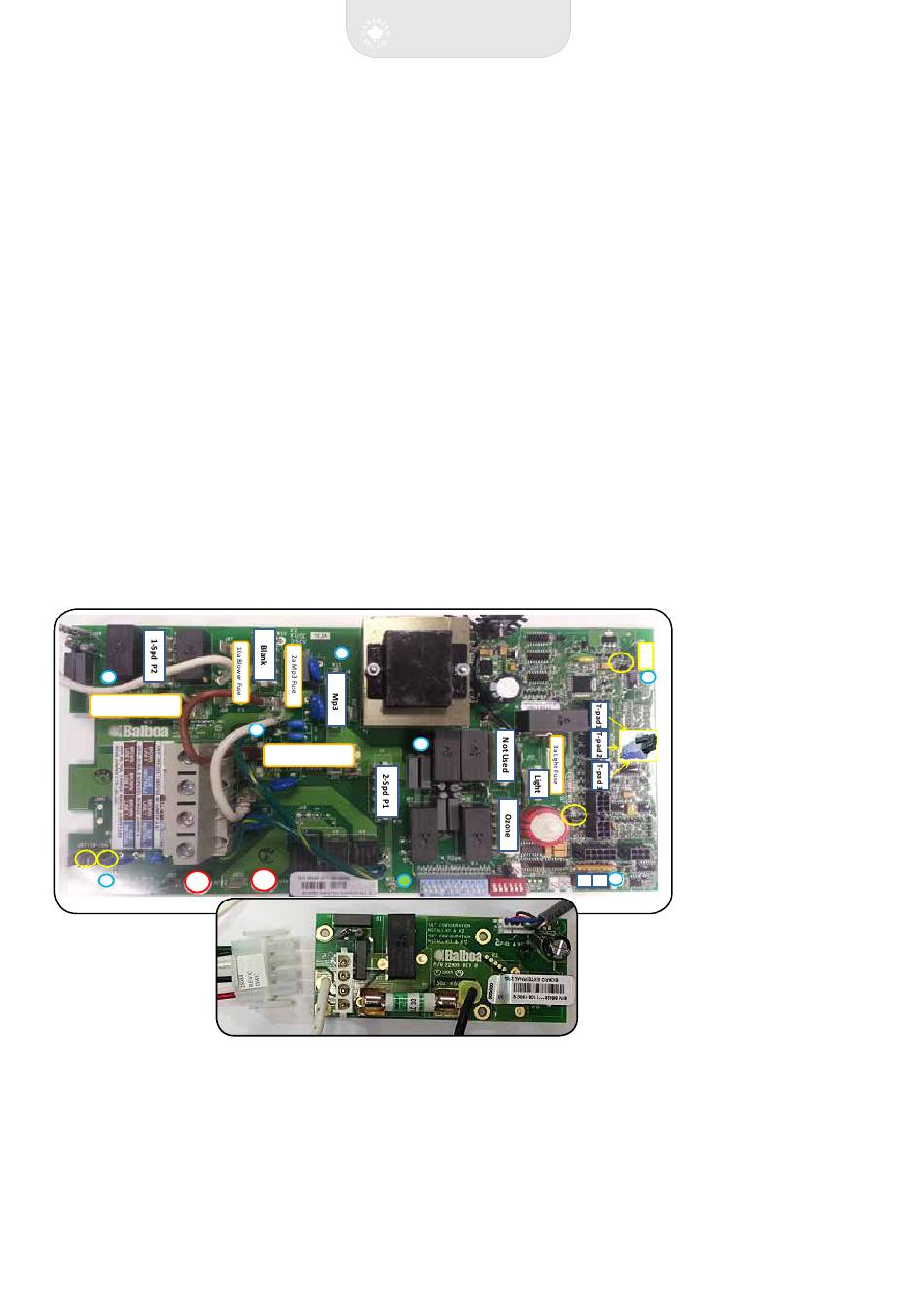

Circuit Board (Swim spa models: St Lawrence 13' and 16' Swim Spa)
3
S
30
30a Pump 2 Fuse
J58
J59
S
H2
Gebruikershandleiding
Installatie : Elektrische vereisten
S
S
S
30a Pump 1 Fuse
H1
E
30 A Pump fuse
We raden u aan om een firma te contacteren die professioneel met
kranen werkt en dit werk voor u uitvoert. Deze zijn meestal ook
verzekerd indien tijdens de kraanwerken er schade zou optreden aan
de spa of omgeving. De spagarantie dekt geen installatieschade. Het
is de verantwoordelijkheid van de koper of bediener van de kraan of
lift, om er op toe te zien geen schade te veroorzaken. Canadian Spa
Company neemt geen enkele verantwoordelijkheid betreffende het
verplaatsen van de spa en verstrekt ook geen advies over welke de
beste verplaatsingsmethode zou zijn, gelet iedere plaats specifiek is.
Fundering
De fundering moet volledig vlak en waterpas zijn en over de ganse
oppervlakte in contact komen met de spabodemplaat. We bevelen 15
cm dikke gestorte en gewapende beton aan maar iedere vlakke en
vaste fundering die niet gaat verzakken en/of schuiven kan voldoen.
Indien u de zwemspa verzonken zal plaatsen dient u er nauwlettend
op toe te zien dat er een goede drainage en afwatering is om te
voorkomen dat er waterschade zou optreden door overstroming in
het motorcompartiment. Eveneens dient er minimaal 1 m toegand
rondom de spa te zijn voro latere serviceverlening en om uw filters
te kunnen reinigen. Het is uw verantwoordelijkheid om voldoende
toegang te verschaffen bij een herstellingsverlening.
J8
J91
S
SA SB
Expansie bord - 55026: voor pomp 3 &4
(split plug)
10
AANSLUITBORD CODES:
E = 1 x Aardingsschroef
S = 7 x Standaard Schroef
J36
H1 = Verhitter aansluiting '1'
S
H2 = Verhitter aansluiting '2'
SA = Sensor Poort 'A'
SB = Sensor Poort 'B'
T-Pad 1/2/3 = Topzijde Poorten 1, 2 & 3
(Molex Connector)
ZEKERING:
J8 = Zekering met 1 pin wanneer 2kW
of 1kW verhitter gebruikt word. Zeker-
ing met 2 pin wanneer 3kW verhitter
gebruikt word.
J91 = Zekeriong met 1 pin zet de
automatische klok functie aan.
(ML900Zekering met 2 pin zet de
automatische klokfunctie uit.
